Wörgl Zentrum Lenk in Austria

Il complesso di appartamenti che è completamente pianificato e progettato come un modello BIM tra cui analisi strutturale, pianificazione del lavoro, gare d'appalto, ecc.

A tale scopo, sono stati utilizzati gli strumenti software della società bimm GmbH, con i quali architetti, ingegneri strutturali e ingegneri edili possono lavorare insieme in modo efficiente su un modello 3D.

599x

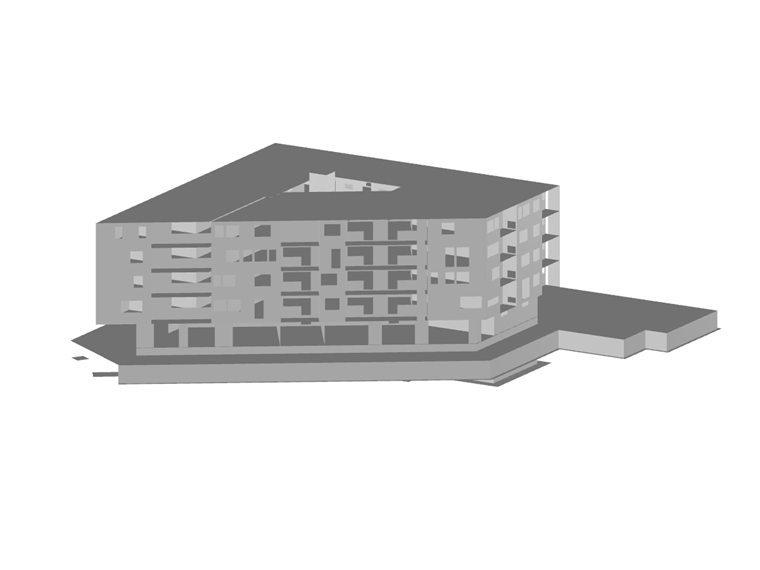

Complesso residenziale in cemento armato

Modellazione e analisi

L'intero modello è stato inserito in Revit. L'input include oltre 1.000.000 di componenti strutturali (inclusa la ringhiera di protezione, ecc.). Tutte le specifiche strutturali e i casi di carico sono stati inseriti anche in Revit Structure.

Poi, il modello strutturale è stato trasferito a RFEM tramite l'interfaccia diretta. L'interfaccia è bidirezionale, il che significa che il trasferimento dei dati viene eseguito in entrambe le direzioni. Se alcuni componenti strutturali vengono cambiati in RFEM, possono essere facilmente esportati in Revit e viceversa.

RFEM è stato utilizzato per eseguire calcoli strutturali e analisi delle strutture in calcestruzzo. Il calcolo hanno completato i moduli aggiuntivi RF‑CONCRETE e RF-PUNCH di RFEM.

Struttura

L'intera costruzione comprende spazio chiuso di circa 40.000 m2. È diviso in due sezioni di calcolo: Casa A e Casa B.

Ulteriori caratteristiche dei modelli strutturali sono:

Casa A:
Materiali: 11 | Superfici: 362 | Sezioni trasversali: 7 | Aste: 75 | Massa: ca. 11 milioni di t

Statica e costruzione	Analisi strutturale, pianificazione finale e di dettaglio AGA-Bau-Planungs GmbH Kufstein, Austria www.agabau.at Consulenza BIM b.i.m.m GmbH Austria, Paesi Bassi, Germania www.bimm.eu
Architettura	Progetto architettonico riccione Architekten Innsbruck, Austria www.riccione.at
Committente	TIROLER FRIEDENSWERK Rum (vicino a Innsbruck), Austria www.friedentirol.at

Specifiche del progetto

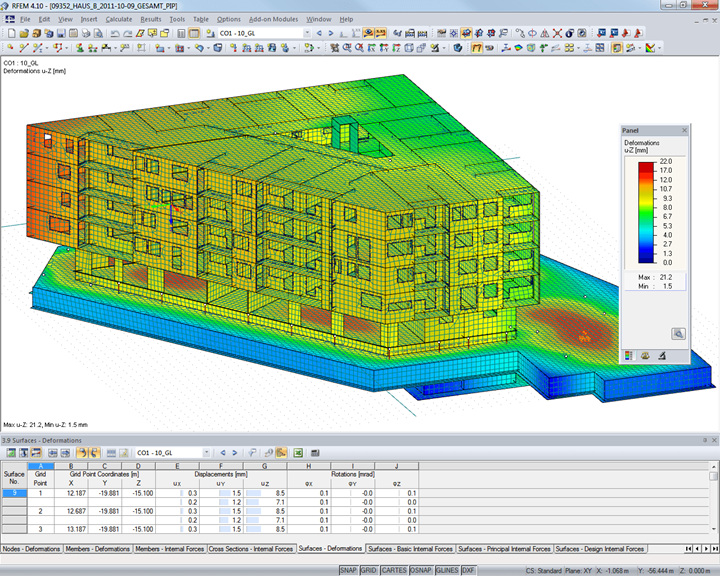

Deformazione dell'edificio B rappresentata nel rendering 3D (© AGA-Bau)

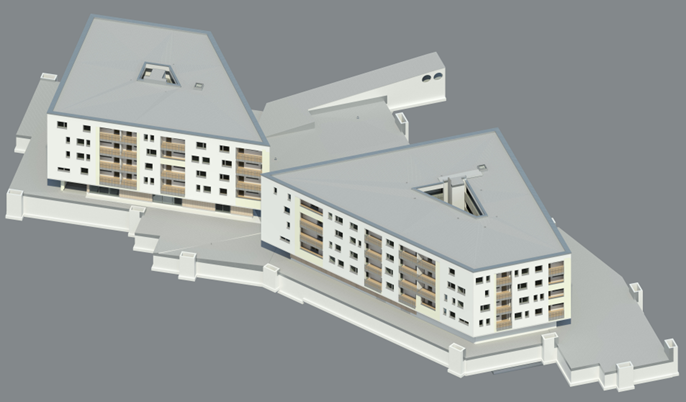

Gesamtmodell der Wohnanlage mit Haus A links und Haus B rechts (© AGA-Bau)

Modello completo del complesso di appartamenti con l'edificio A (a sinistra) e l'edificio B (a destra) (© AGA-Bau)

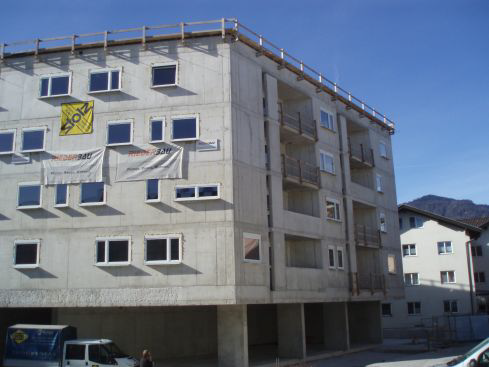

Wörgl Zentrum in Lenk Under Construction (© AGA-Bau)

Dati del modello

Numero di nodi 2310

Numero di linee 2983

Numero di aste 72

Numero di superfici 419

Numero di casi di carico 13

Nr. di combinazioni di risultati 15

Peso totale 11075,720 t

Dimensioni 56.538 x 54.534 x 22.500 m

Versione del programma 4.10.07
