Wörgl Zentrum Lenk, Wörgl, Austria

Projekt klienta

Statyka i konstrukcja Analiza statyczna, planowanie szczegółowe i końcowe
AGA-Bau-Planungs GmbH
Kufstein, Austria
www.agabau.at

Konsultacja BIM
b.i.m.m GmbH
Austria, Holandia, Niemcy
www.bimm.eu
Architektura riccione Architekten
Innsbruck, Austria
www.riccione.at
Inwestor TIROLER FRIEDENSWERK
Rum (pod Innsbruckiem), Austria
www.friedentirol.at
riccione Architekten
Innsbruck, Austria
riccione Architekten
Innsbruck, Austria

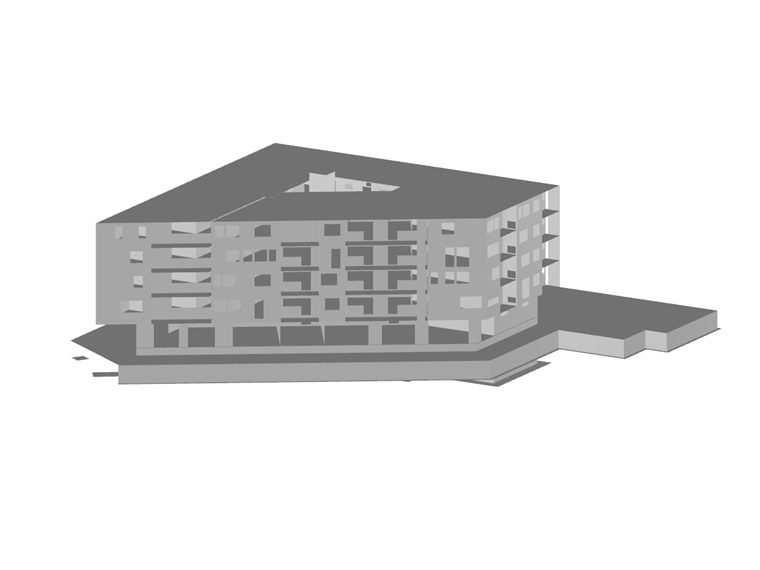

Poniższe dane dotyczą modelu programu RFEM dla budynku B.

Długość: 56.5 m | szerokość: 54.5 m | wysokość: 22.5 m | masa: ~ 11 m t
Pręty: 72 | powierzchnie: 419 | materiały: 21 | przekroje: 14

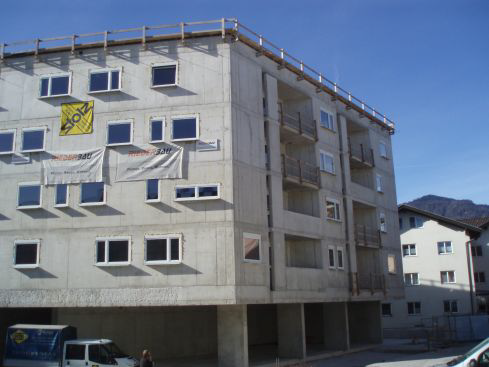

Jesienią 2012 roku w austriackim mieście Wörgl rozpocznie się budowa apartamentów, które na żądanie właściciela budynku zostały w całości zaplanowane i zaprojektowane jako model BIM obejmujący analizę strukturalną, plan robót, przetarg, itp.

W tym celu wykorzystano specjalne narzędzia programowe austriackiej firmy b.i.m.m GmbH, służące do zarządzania modelem informacji o budynku i umożliwiające współpracę architektów, inżynierów konstrukcyjnych oraz techników firmy przy tym samym modelu 3D. Podstawowym oprogramowaniem używanym podczas wykonywania projektu jest program RFEM oraz programy Revit Architecture i Revit Structure firmy Autodesk, dla których firma Dlubal zapewnia bezpośredni interfejs.

riccione Architekten
Innsbruck, Austria
riccione Architekten
Innsbruck, Austria

Modelowanie i analiza

Cały model wprowadzono do Revit. Dane wejściowe obejmują ponad 1,000,000 elementów konstrukcyjnych (łącznie z balustradą, etc.). Wszystkie specyfikacje oraz przypadki obciążeń również wprowadzono do programu Revit Structure.

Następnie model analityczny przeniesiono do RFEM za pośrednictwem bezpośredniego interfejsu. Interfejs działa dwukierunkowo, co oznacza, że transfer danych odbywa się w dwóch kierunkach. Jeżeli w RFEM zostaną zmienione elementy konstrukcyjne, mogą zostać z łatwością eksportowane do Revit i vice versa.

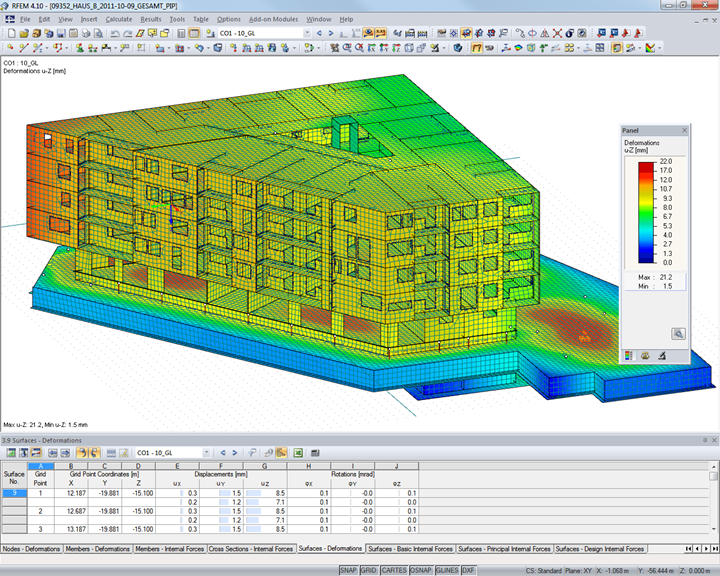

RFEM wykorzystano do przeprowadzenia obliczeń konstrukcyjnych i do obliczenia konstrukcji betonowej. Obliczenia zostały ukończone w modułach dodatkowych RFEM - RF‑CONCRETE i RF‑PUNCH.

Konstrukcja

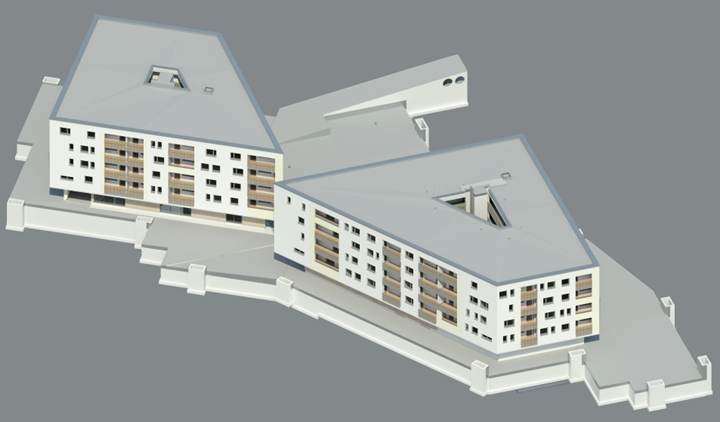

Cały projekt zajmuje zamkniętą przestrzeń ok. 40,000 m³. Podzielono ją na dwa odcinki obliczeniowe: Budynek A i Budynek B.

Pozostałe właściwości modeli konstrukcyjnych to:

  • Budynek A:
    Materiały: 11 | powierzchnie: 362 | przekroje: 7 | pręty: 75 | masa: ok. 10 m t
  • Budynek B:
    Materiały: 21 | powierzchnie: 419 | przekroje: 14 | pręty: 72 | masa: ok. 11 m t
