Wörgl Zentrum Lenk v Rakousku

Projekt zákazníka

Statika a konstrukce Statický návrh, konečné a detailní plánování
AGA-Bau-Planungs GmbH
Kufstein, Rakousko
www.agabau.at

BIM poradenství
b.i.m.m GmbH
Rakousko, Nizozemsko, Německo
www.bimm.eu
Architektura riccione Architekten
Innsbruck, Rakousko
www.riccione.at
Investor Tiroler FRIEDENSWERK
Rum (poblíž Innsbrucku), Rakousko
www.friedentirol.at

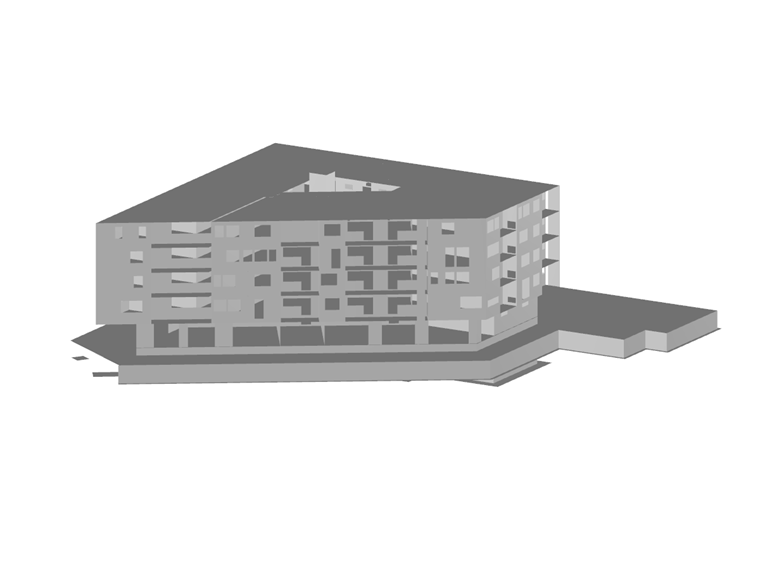

Následující údaje se vztahují výhradně k modelu domu B v programu RFEM.

Délka: 56,5 m | Šířka: 54,5 m | Výška: 22,5 m | Hmotnost: ca 11 mil. t
Pruty: 72 | Plochy: 419 | Materiály: 21 | Průřezy: 14

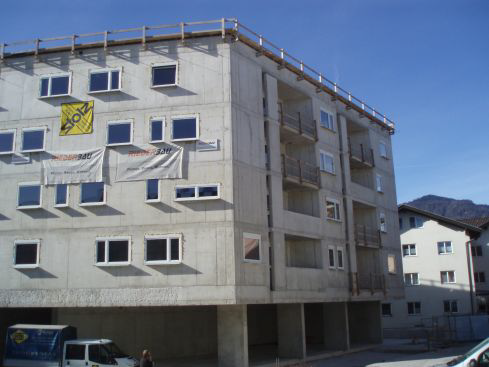

Na podzim 2012 byla v rakouském městě Wörgl zahájena stavba bytového komplexu, která je na žádost investora kompletně naplánována a navržena jako BIM model, včetně statického výpočtu, harmonogramu prací, výzvy k nabídkám apod.

Speciální softwarové nástroje společnosti b.i.m.m. GmbH, rakouské společnosti pro řízení informačního modelu budovy, umožnily efektivní spolupráci architektů, projektantů a techniků na stejném 3D modelu. Základní programy použité v průběhu projektu jsou RFEM a software Revit Architecture a Revit Structure od Autodesku, na které poskytují programy společnosti Dlubal Software přímé rozhraní.

Model a posouzení

Celý model byl vložen do programu Revit Structure. Vstup zahrnuje více než 1 000 000 konstrukčních prvků (včetně ochranného zábradlí atd.). Všechna konstrukční upřesnění a zatěžovací stavy byla také vložena do aplikace Revit Structure.

Analytický model byl následně převeden do programu RFEM pomocí přímého rozhraní. Rozhraní je obousměrné, což znamená, že přenos dat může probíhat v obou směrech. Pokud se jakkoliv změní kontrukční díl v programu RFEM, mouhou se tyto změny snadno exportovat do programu Revit a naopak.

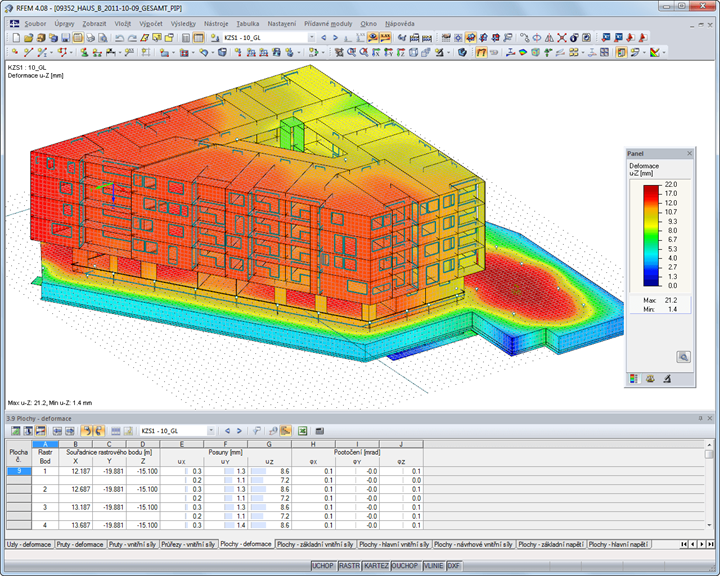

RFEM se použil k provedení statických výpočtů a návrhu konkrétní stavby. Pro dokončení výpočtu a návrhu byly v hlavním programu RFEM použity přídavné moduly RF‑CONCRETE a RF‑PUNCH.

Konstrukce

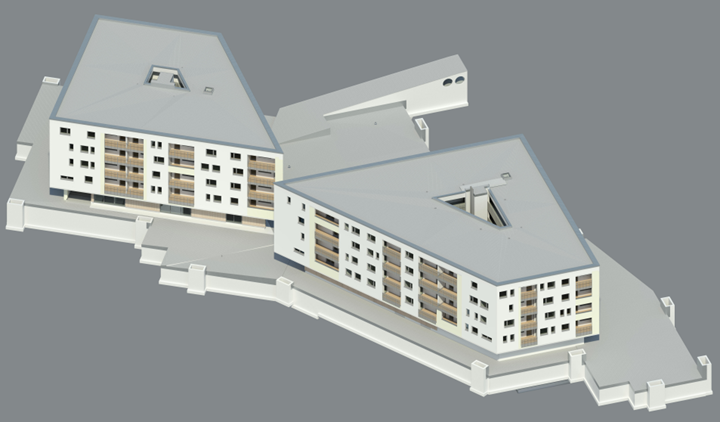

Celý projekt zahrnuje uzavřený prostor asi 40 000 m³, který je rozdělen do dvou výpočetních částí: Dům A a Dům B.

Další charakteristiky konstrukčního modelu jsou:

  • Dům A:
    Materiály: 11 | Plochy: 362 | Průřezy: 7 | Pruty: 75 | Hmotnost kce: ca 10 mil. t
  • Dům B
    Materiály: 21 | Plochy: 419 | Průřezy: 14 | Pruty: 72 | Hmotnost kce: ca 11 mil. t
