Complejo residencial Wörgl Zentrum Lenk, Austria

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

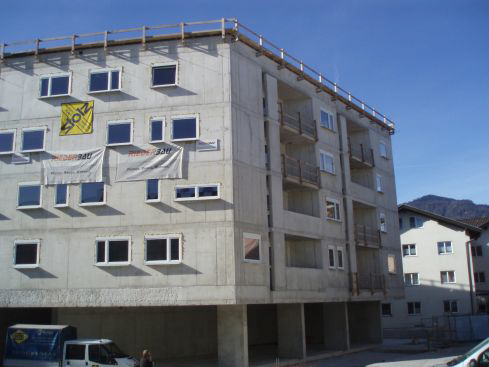

En otoño de 2012, se inició la construcción en Wörgl, Austria, de un complejo residencial, bajo petición del dueño del edificio, completamente planeado y diseñado como un modelo BIM incluyendo el análisis estructural, planos de obra, propuesta para licitación, etc. Se utilizaron las herramientas de software especiales de b.i.m.m. GmbH, una compañía austríaca para el modelado de información para la edificación, para hacer posible la cooperación de arquitectos, ingenieros estructurales y técnicos de la empresa trabajando conjuntamente de forma eficiente en el mismo modelo 3D. RFEM y los programas de Autodesk Revit Architecture y Revit Structure, para los cuales Dlubal tiene una interfaz directa, sirvieron como software básico para este proyecto.

Ingeniería estructural Cálculo estructural, planificación de ejecución y de detalle
AGA-Bau-Planungs GmbH
Kufstein, Austria
www.agabau.at

Consultoría BIM
b.i.m.m GmbH
Austria, Países Bajos, Alemania
www.bimm.eu
Arquitectura Planificación de certificación
riccione Architekten
Innsbruck, Austria
www.riccione.at
Inversor TIROLER FRIEDENSWERK
Rum (cerca de Innsbruck), Austria
www.friedentirol.at

Modelo

Modelado y análisis

El modelo completo se introdujo en Revit. La entrada incluye más de 1,000,000 de componentes estructurales (incluyendo barandillas, etc.). Todos los datos estructurales y casos de carga también se introdujeron en Revit Structure.

Luego, el modelo analítico se transfirió a RFEM por medio de la interfaz directa. La interfaz es bidireccional, lo que significa que la transferencia de datos se puede realizar en ambas direcciones. Si los componentes estructurales se cambian en RFEM, éstos se pueden exportar fácilmente a Revit y viceversa.

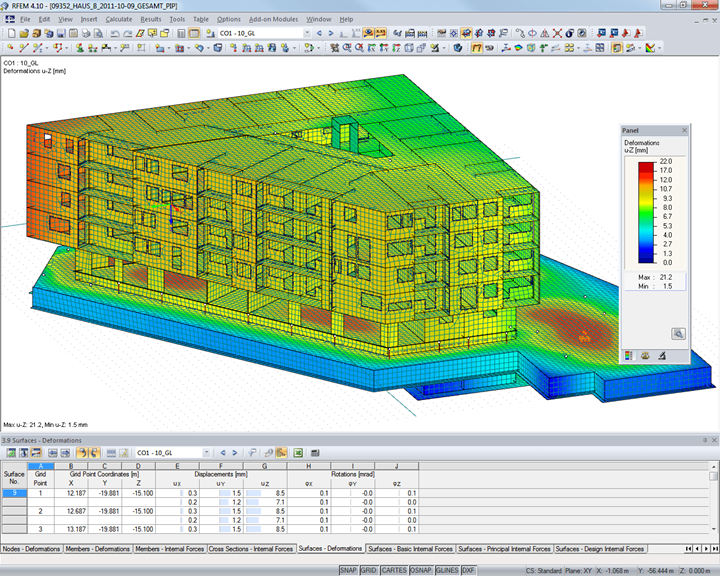

Se utilizó RFEM para realizar los cálculos estructurales y el diseño de la construcción de hormigón. Los módulos adicionales RF-CONCRETE y RF-PUNCH de RFEM completaron el cálculo.

sistema estático

El proyecto completo cubre un espacio cerrado de aproximadamente 40.000 m³. Se divide en 2 secciones de cálculo: Edificio A y Edificio B.

Otras características de los modelos estructurales son:

Edificio A:
Materiales: 11 | Superficies: 362 | Secciones: 7 | Barras: 75 | Masa: aprox. 10 millones de t

Edificio B:
Materiales: 21 | Superficies: 419 | Secciones: 14 | Barras: 72 | Masa: aprox. 11 millones de t | Longitud: 56,5 m | Ancho: 54,5 m | Altura: 22,5 m
