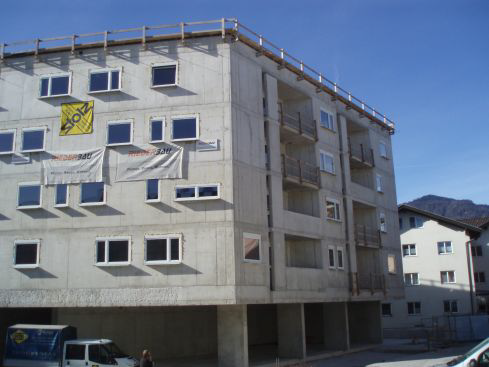

Complexe d'appartements Zentrum Lenk à Wörgl, Autriche

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

À l'automne 2012, la construction d'un complexe d'appartements à Wörgl, Autriche, a été entièrement planifiée et conçue selon un modèle BIM avec analyse de structure, planification des travaux, appels d'offres, etc. Les outils logiciels spéciaux de la société autrichienne Fa. 3Db.i.m.m 3DGmbH ont permis aux architectes, ingénieurs structures et techniciens internes de travailler efficacement sur un même modèle 3D. RFEM et les programmes Autodesk Revit Architecture et Revit Structure, auxquels Dlubal dispose d'une interface directe, ont servi de base à ce projet.

Calcul de structure Calcul de structure, exécution et planification détaillée
AGA-Bau-Planungs GmbH
Kufstein, Autriche
www.agabau.at

Conseil en BIM
b.i.m.m GmbH
Autriche, Pays-Bas, Allemagne
www.bimm.eu
Architecture Architecture
riccione Architekten
Innsbruck, Autriche
www.riccione.at
Maître d'ouvrage TIROLER FRIEDENSWERK
Rum près d'Innsbruck), Autriche
www.friedentirol.at

Modèle

Modélisation et analyse

Le modèle complet a été entré dans Revit. Les entrées incluent plus de 1 000 000 de composants structurels (garde-corps, etc.). Tous les paramètres structuraux et tous les cas de charge ont également été entrés dans Revit Structure.

Le modèle structurel a ensuite été transféré vers RFEM via l'interface directe. L'interface est bidirectionnelle, ce qui signifie que le transfert de données est effectué dans les deux sens. Si certains composants structuraux sont modifiés dans RFEM, ils peuvent être facilement exportés vers Revit et inversement.

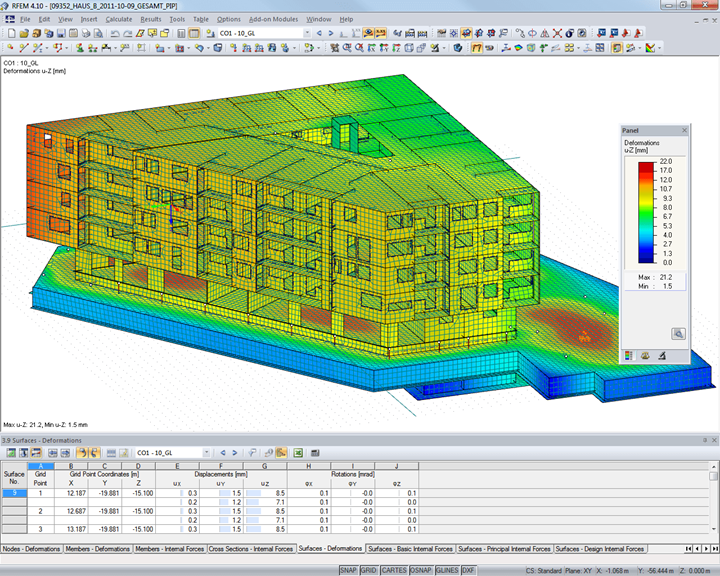

RFEM a permis d'effectuer des calculs et des analyses de structures en béton. Les modules additionnels RF-CONCRETE et RF-PUNCH ont terminé le calcul.

Structure

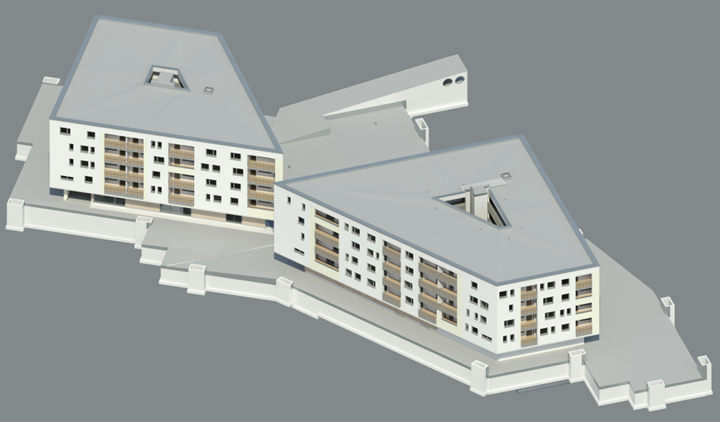

L'ensemble du projet couvre un espace clos d'environ 1 412 587 pi³. Elle est divisée en deux sections de calcul: Maison A et Maison B.

D'autres caractéristiques des modèles structuraux sont les suivantes:

Maison A:
Matériaux : %11 | Surfaces : 362 | Sections: 7 | Barres : 75 | Poids: env. 10 millions de t

Maison B:
Matériaux : 21 | Surfaces : 419 | Sections: 14 | Barres : 72 | Masse : env. 11 millions de t | Longueur: 56,5 m | Largeur: 54,5 m | Hauteur: 22,5 m
