Отель Ramada Innsbruck Tivoli, Австрия
Проект заказчика
|
Строительное проектирование |
in.ge.na., Инсбрук, Австрия www.ingena.info |
|
Инвестор |
Porr Projekt und Hochbau AG Kematen in Tirol, Австрия www.porr.at |
Четырнадцатиэтажный отель прямо напротив Olympiaworld, крупнейшего спортивно-культурного центра в Тироле. Здание представляет собой одно из самых высоких сооружений красивого альпийского города Иннсбрука.
Выйдя на террасу на одиннадцатом этаже, посетители могут насладиться захватывающей панорамой тирольских гор и всемирно известного лыжного трамплина Бергизель, соревнования на котором входят в ежегодный международный турнир Four Hills.

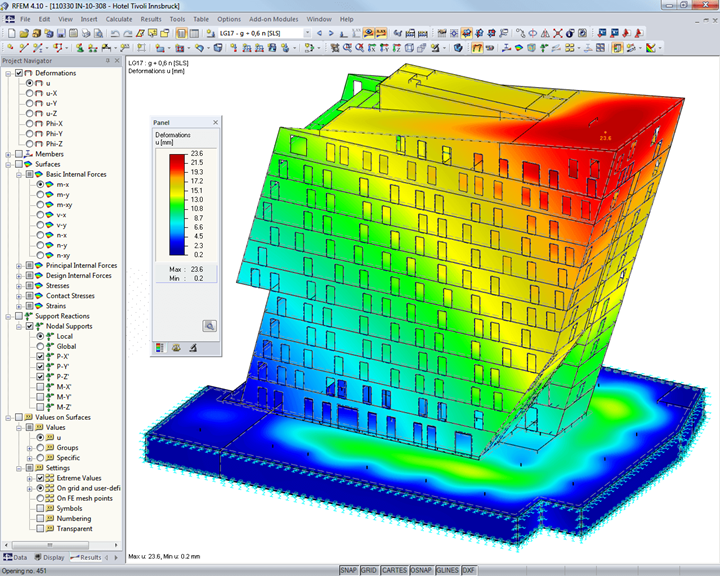

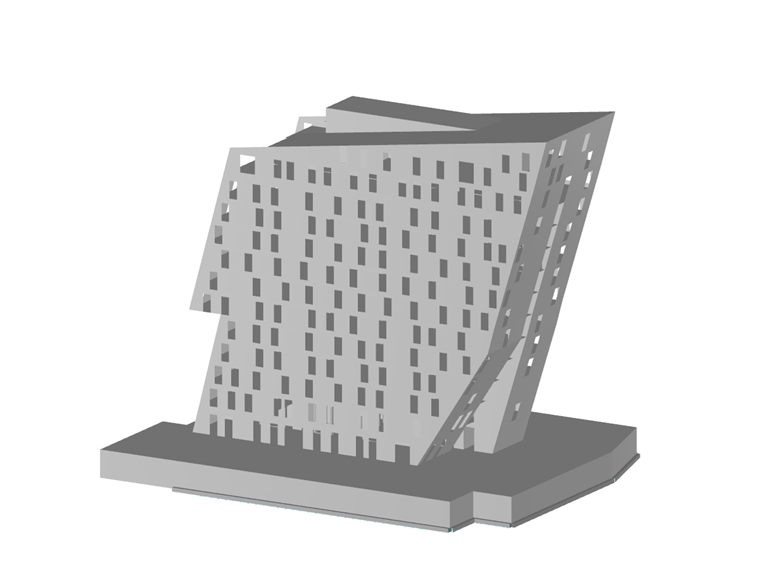

Заказчик Dlubal Software, инженерная компания in.ge.na произвела работы по тестированию. Инженеры-тестировщики применили RFEM для построения 3D модели, включая нагрузки, и для расчета конструкций.
Конструкция

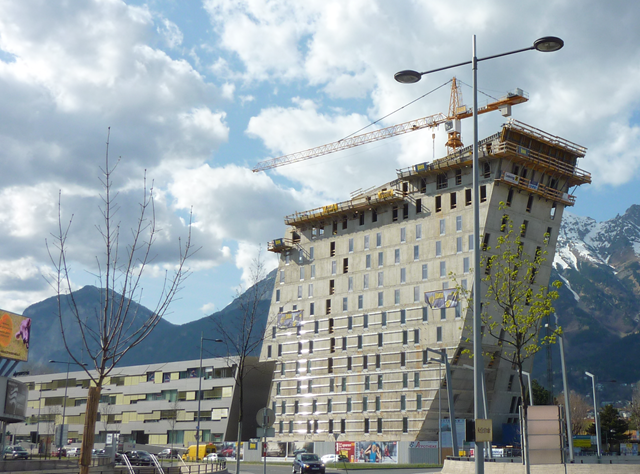

Объектом строительства было новое здание четырнадцатиэтажного отеля с подвалом. Оно было построено в виде прочной конструкции из железобетона. Наклонные наружные стены на востоке и западе имеют наклон 73,2° относительно горизонтали здания.
Горизонтальная и вертикальная нагрузка переносится колоннами и поверхностями стен центрального коридора относительно наружных стен. Поверхности наружных стен в области северного и южного фасадов имеют толщину 20-25 см. Наклонные стены на западе и востоке имеют такую же толщину 20-25 см в зависимости от нагрузки.
Толщина пола в зоне открытой подземной парковки составляет 35 см, в зоне с надстройкой она составляет 30 см. Перекрытие над двенадцатым этажом имеет толщину 30 см. Все остальные промежуточные этажи были построены со стандартным перекрытием толщиной 25 см.
Фундамент под крытой зоной здания был сооружен с использованием плоских фундаментных блоков толщиной 1,00 м, 0,60 м и 0,30 м. Зоны без надстроек были построены на ленточном и одиночном фундаменте. В результате расчетов, для западной части здания были определены подъемные силы от чрезвычайных воздействий при землетрясении. Для обеспечения устойчивости в данной зоне были установлены анкеры GEWI.
