Edifício de betão armado de 14 andares

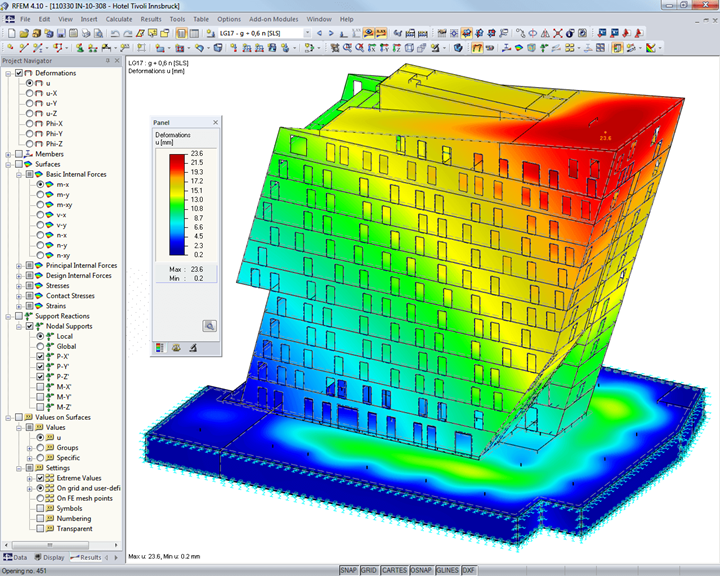

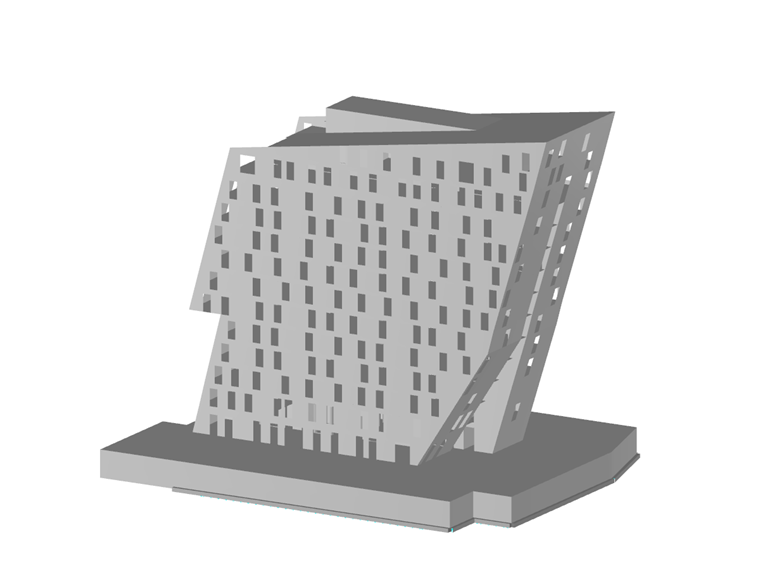

O gabinete de engenharia in.ge.na, cliente da Dlubal Software, foi responsável pela fiscalização da análise estrutural. Para os trabalhos, utilizaram o RFEM, no qual introduziram o modelo 3D com carregamento e o calcularam.

Estrutura

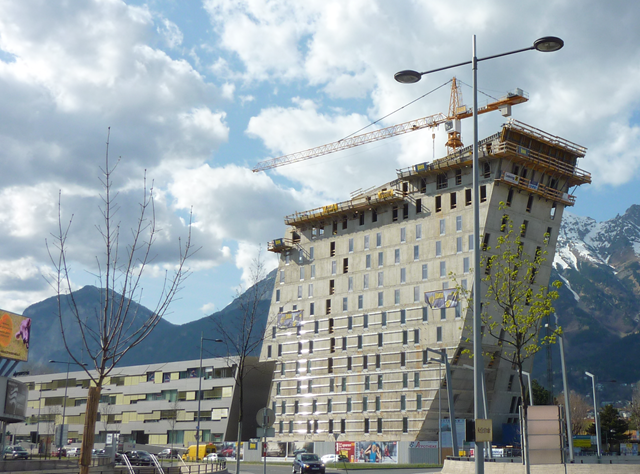

A estrutura construída de raiz é um edifício de 14 andares, com piso subterrâneo, com uma construção maciça em betão armado.

As paredes exteriores a este e a oeste têm uma inclinação de 73,2° em relação à horizontal.

Tanto as cargas verticais como as horizontais são transferidas pelos pilares e as vigas-parede do corredor central e, respetivamente, as paredes exteriores. As paredes exteriores na fachada norte e sul têm uma espessura entre 20–25 cm. As paredes inclinadas a este e oeste têm a mesma espessura entre 20–25 cm, dependendo do carregamento.

Na zona da garagem subterrânea, que não está coberta, a espessura dos tetos é de 35 cm. Nas zonas cobertas, tapadas pela superstrutura, a espessura é de 30 cm. O teto por cima do 12.º andar tem também 30 cm de espessura, todos os outros tetos foram construídos como tetos padrão com 25 cm de espessura.

As fundações abaixo da zona coberta foram executadas através de fundações planas, com espessuras de 1,00 m, 0,60 m e 0,30 m. As zonas fora do espaço da superstrutura foram equipadas com fundações individuais. Para as ações de sismos, os cálculos determinaram ligeiros esforços de levantamento na parte oeste da estrutura do edifício. Para assegurar na área descrita, foram aplicadas ancoragens GEWI.
