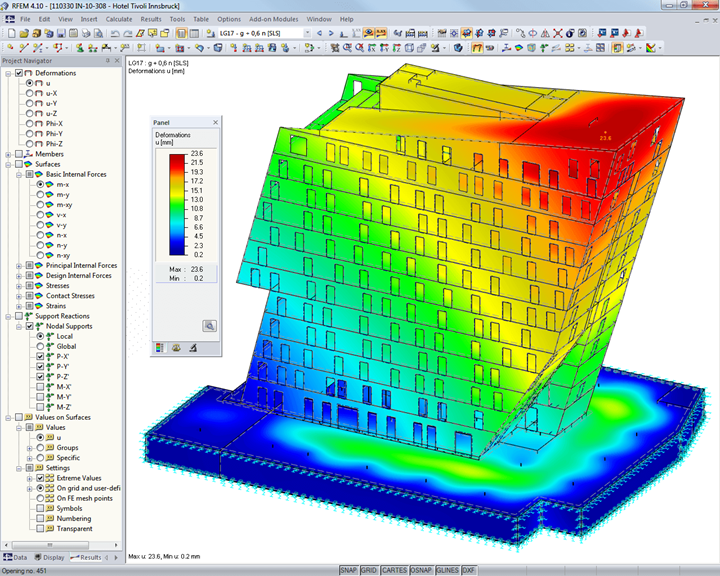

Klient firmy Dlubal Software, biuro inżynierskie in.ge.na był odpowiedzialny za prace testowe. Inżynierowie przeprowadzający testy wykorzystali program RFEM do wprowadzenia modelu 3D wraz z obciążeniami i do analizy konstrukcji.

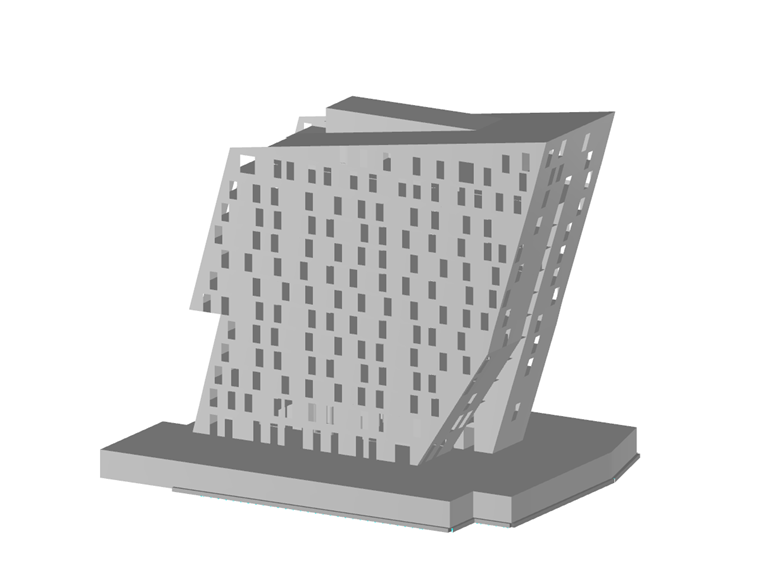

schemat statyczny

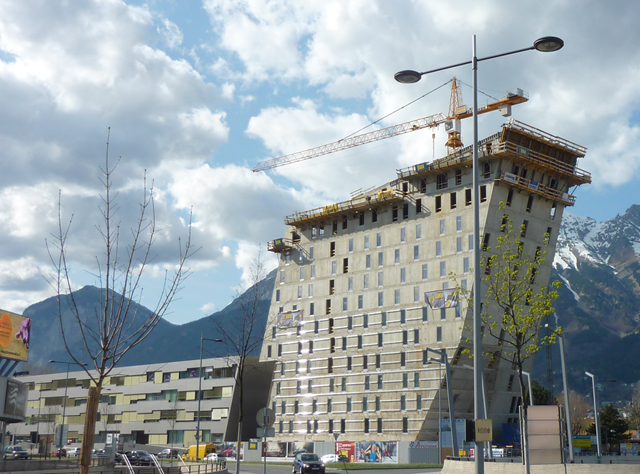

Przedmiotem budowy jest nowy, 14-piętrowy budynek hotelu wraz z podpiwniczeniem. Został zbudowany jako konstrukcja żelbetowa.
Ściany zewnętrzne po stronie wschodniej i zachodniej pochylone są pod kątem 73,2° w stosunku do poziomu.
Obciążenie poziome oraz pionowe jest przenoszone przez słupy i ściany wewnętrzne lub zewnętrzne. Grubość ścian zewnętrznych w rejonie północnej i południowej elewacji wynosi 20-25 cm. Pochylone ściany zewnętrzne po stronie zachodniej i wschodniej mają taką samą grubość, w zależności od obciążenia.
Grubość stropu na odkrytej strefie podziemnego parkingu wynosi 35 cm. W rejonie konstrukcji grubość ta wynosi natomiast 30 cm. Strop nad dwunastym piętrem ma grubość 30 cm. Wszystkie pozostałe piętra pośrednie zostały wykonane o standardowej grubości 25 cm.
Fundament pod obszarem budynku wykonany został jako płyta fundamentowa o grubości 1,00 m, 0,60 m oraz 0,30 m. Obszary poza konstrukcją główną zostały posadowione na ławach lub stopach fundamentowych. W wyniku przeprowadzonych obliczeń określono siły odrywające w zachodniej części konstrukcji budynku dla nadzwyczajnego oddziaływania trzęsieniem ziemi. W celu zapewnienia stateczności w opisanym rejonie, zastosowano kotwy GEWI.
| Statyka i konstrukcja | in.ge.na. Innsbruck, Austria www.ingena.info |
| Inwestor | Porr Projekt und Hochbau AG Kematen in Tirol, Austria www.porr.at |
