Hotel Ramada Innsbruck Tivoli, Rakousko

Projekt zákazníka

Statika a konstrukce in.ge.na.
Innsbruck, Rakousko
www.ingena.info
Investor Porr Projekt und Hochbau AG
Kematen in Tirol, Rakousko
www.www.porr.at

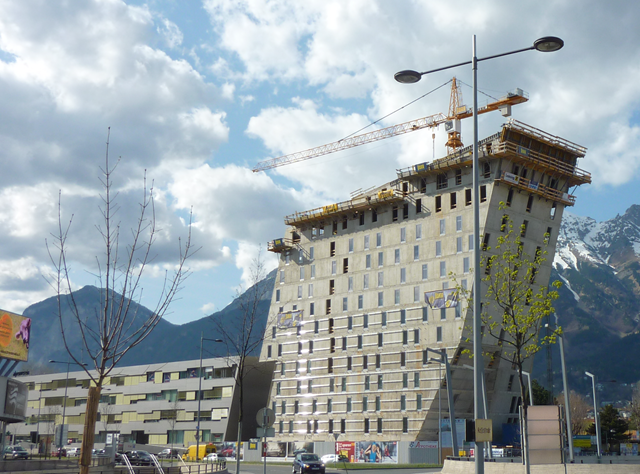

Čtrnáctipatrový hotel stojí přímo naproti centru Olympia World, největšímu sportovnímu a zábavnímu středisku Tyrolska. Budova hotelu představuje jednu z nejvyšších staveb krásného alpského města Innsbruck.

Při vstupu na terasu v jedenáctém patře se návštěvníkům otevírá úchvatné panorama tyrolských hor a pohled na Bergiselschanze, světoznámý skokanský můstek, který každoročně patří do programu mezinárodního Turné čtyř můstků.

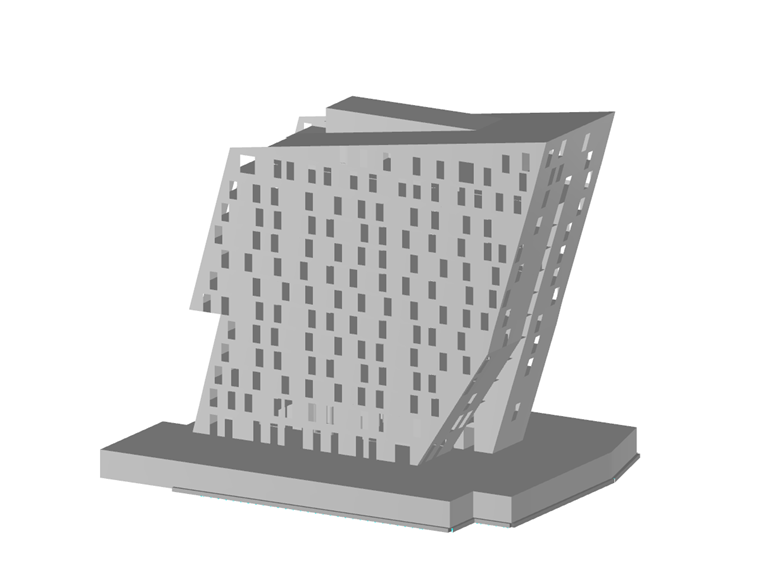

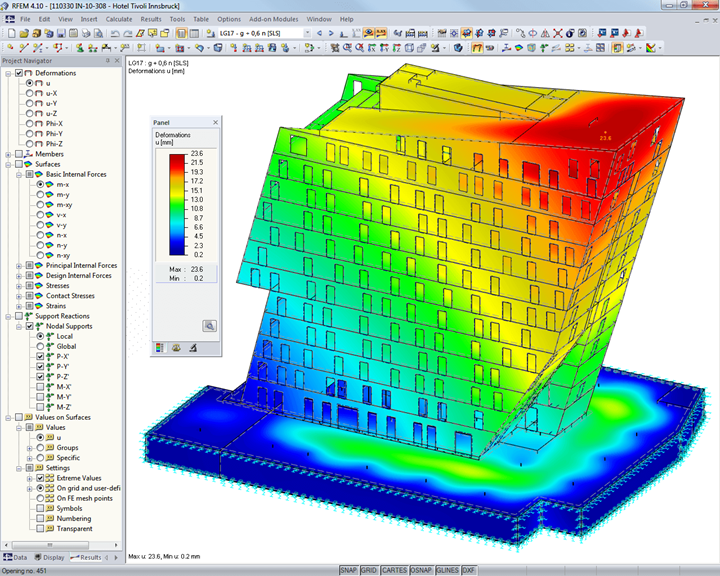

Firma in.ge.na., která patří k zákazníkům naší společnosti Dlubal Software, byla pověřena statickým výpočtem stavby. Pro zadání 3D modelu včetně zatížení a pro následný výpočet použila program RFEM.

Konstrukce

V případě hotelu se jedná o čtrnáctipatrovou, jednoduše podsklepenou stavbu ze železobetonu.

Vnější stěny na východní a západní straně budovy svírají s horizontálou úhel 73,2°.

Horizontální i vertikální přenos zatížení obstarávají sloupy a smykové stěny centrální chodby a obvodových zdí. Vnější smykové stěny v oblasti severní a jižní fasády byly zhotoveny o tloušťce 20-25 cm. Šikmé stěny na západní a východní straně mají v závislosti na zatížení rovněž tloušťku 20-25 cm.

V oblasti garáží pod budovou činí tloušťka stropní desky 30 cm a mimo budovu 35 cm. Stropní deska nad 12. podlažím je provedena v tloušťce 30 cm, všechny stropní desky ostatních, standardních podlaží mají tloušťku 25 cm.

V zastavěném území se pro stavbu použily plošné základy o tloušťce 1,00 m, 0,60 m a 0,30 m. Oblasti mimo hlavní budovu byly založeny na základových patkách a pásech. Pro mimořádné působení seizmického zatížení byly při výpočtu stanoveny menší zdvihací síly v západní oblasti konstrukce budovy. V dané oblasti se pro zajištění stability stavby rozmístily kotvy GEWI.
