Bâtiment en béton armé de quatorze étages

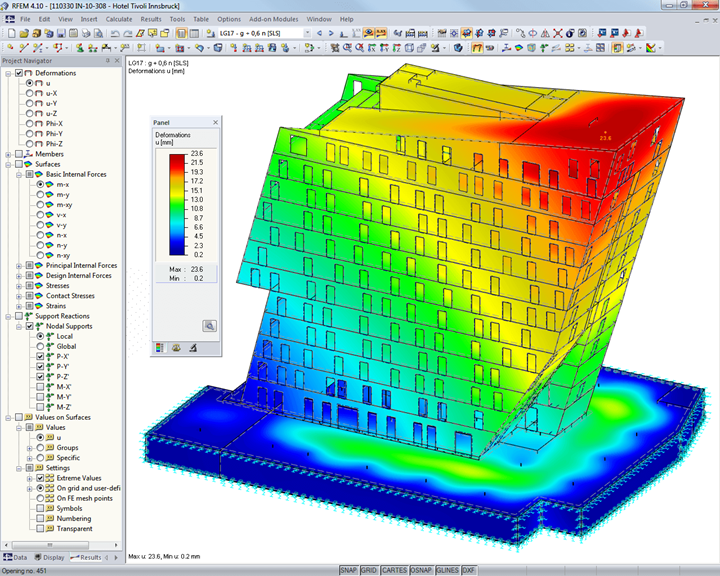

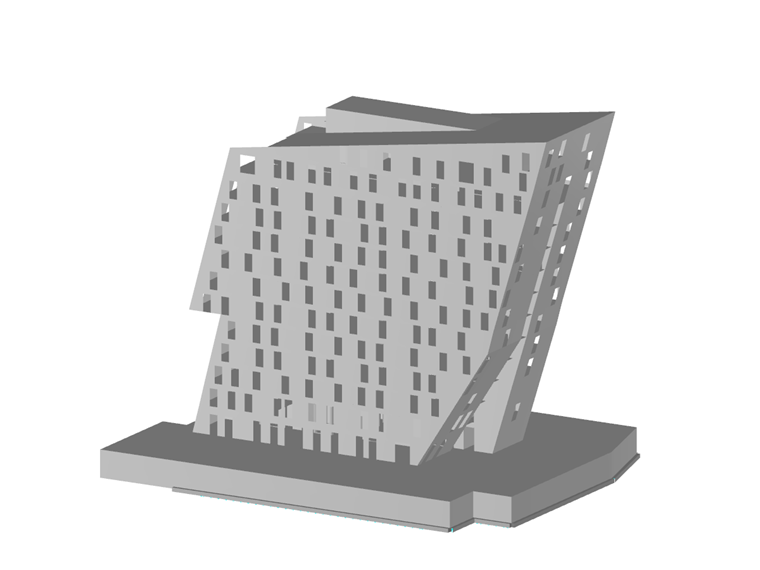

Le client de Dlubal Software in.ge.na. était chargé du calcul de structure et a utilisé RFEM pour entrer le modèle 3D (chargement inclus) et effectuer des analyses.

Structure

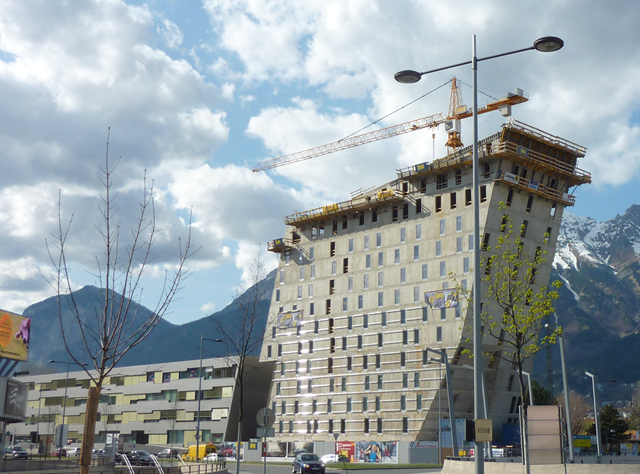

Ce bâtiment de quatorze étages avec sous-sol a été construit en béton armé.

Les voiles externes des parties est et ouest sont inclinés à 73,2° par rapport à l'axe horizontal de l'immeuble.

La descente de charges horizontales et verticales se fait par les poteaux et les voiles du couloir central, ainsi que par les voiles extérieurs. Les voiles extérieurs de la façade nord et sud font 20 à 25 cm d'épaisseur. Les voiles inclinés des faces est et ouest font également 20 à 25 cm d'épaisseur selon les charges supportées.

L'épaisseur du plancher de la partie non couverte du parking souterrain est de 35 cm et de 30 cm dans la zone recouverte par la superstructure. La dalle au-dessus du 12e étage est aussi de 30 cm d'épaisseur. Tous les planchers intermédiaires sont standards avec une épaisseur de 25 cm.

Les fondations sous la surface couverte par le bâtiment a été bâtie en semelles plates avec des épaisseurs de 1,00 m, 0,60 m et 0,30 m. Les zones non recouvertes ont été bâties sur des semelles de fondation filantes et isolées. De petites forces de levage dans la partie ouest de la structure ont été constatées en effectuant le calcul dans le cas d'un séisme de magnitude particulièrement élevée. Des ancrages GEWI ont été posés pour assurer la stabilité de cette zone.
