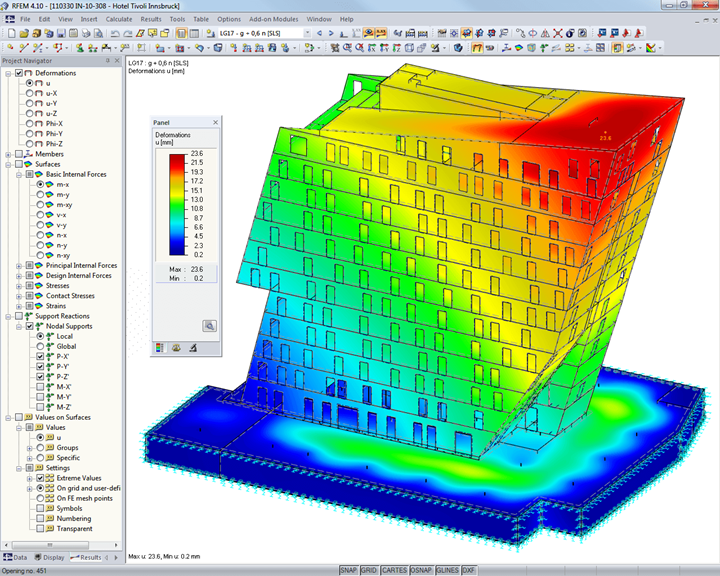

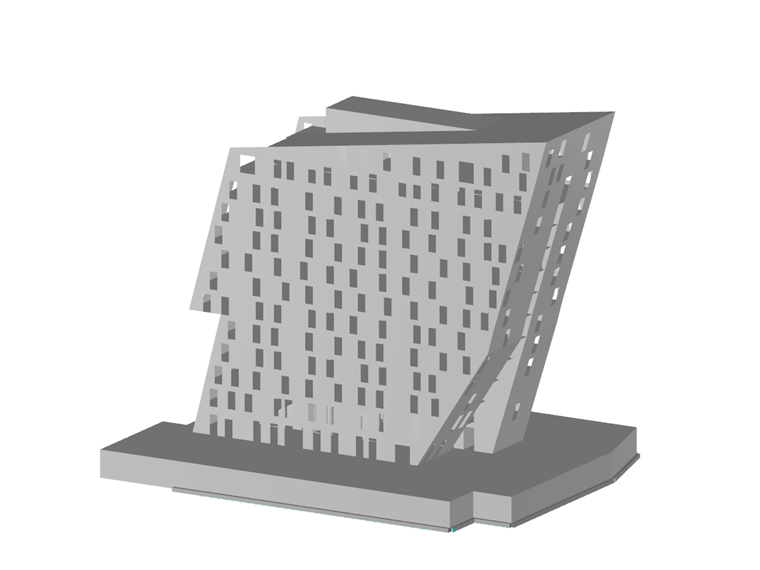

Il cliente di Dlubal Software, lo studio tecnico in.ge.na Per creare un modello 3D, inclusi i carichi e calcolare le strutture, gli ingegneri hanno utilizzato il programma RFEM.
Struttura

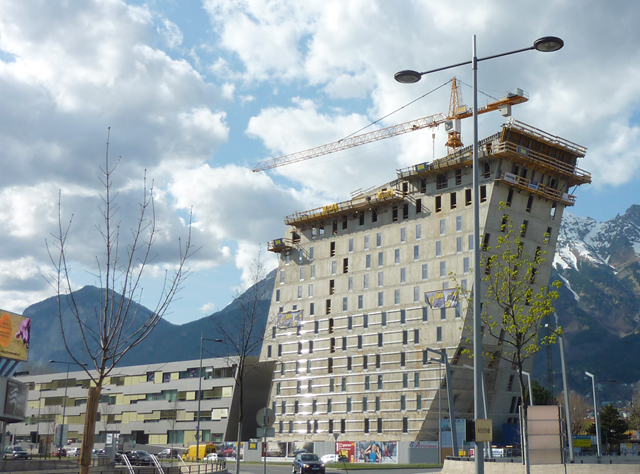

L'oggetto della costruzione è un nuovo edificio che rappresenta un hotel di quattordici piani con una cantina. È stato realizzato come una costruzione solida costituita da cemento armato.
Le pareti esterne sui lati est e ovest hanno una inclinazione di 73,2° in relazione all'orizzontale dell'edificio.
Il carico orizzontale e verticale è trasferito dalle colonne e dalle superfici delle pareti del corridoio centrale rispettivamente dalle pareti esterne. Le superfici delle pareti esterne nella zona della facciata nord e sud hanno uno spessore di 20-25 cm. Anche i muri in pendenza sul lato ovest e ad est hanno lo stesso spessore a seconda del carico.
Lo spessore della soletta nella zona non coperta del parcheggio sotterraneo è di 35 cm, nella zona con la sovrastruttura è di 30 cm. Il soffitto sopra il dodicesimo piano ha uno spessore di 30 cm. Tutti gli altri piani intermedi sono stati costruiti come soffitti standard con uno spessore di 25 cm.
La fondazione sotto l'area coperta dell'edificio è stata costruita utilizzando solette piane con spessori di 3,28 m, 1,97 piedi e 0,98 piedi. Le zone senza sovrastruttura sono state costruite sulla striscia e sulle singole fondazioni. A causa dei calcoli, sono state determinate le forze di sollevamento nella parte occidentale della struttura dell'edificio per l'azione straordinaria dei terremoti. Per garantire la stabilità nell'area descritta, sono stati disposti gli ancoraggi GEWI.
