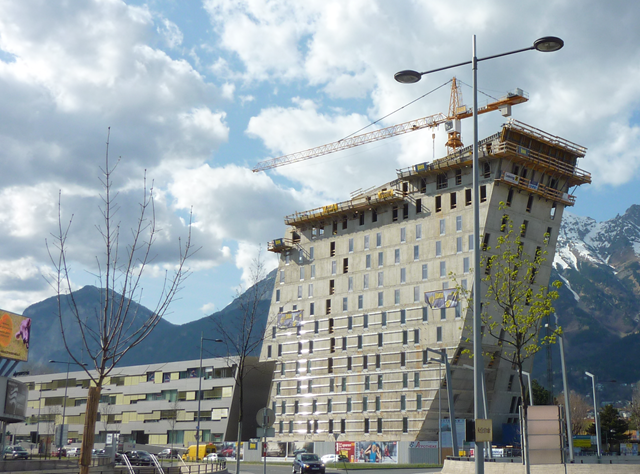

Hotel Ramada Innsbruck Tivoli en Innsbruck, Austria

Un hotel Ramada Innsbruck Tivoli de 14 plantas en Austria representa uno de los edificios más altos de la bella ciudad alpina de Innsbruck. La terraza del hotel ofrece una vista panorámica impresionante sobre las montañas tirolesas y el trampolín de fama mundial Bergiselschanze.

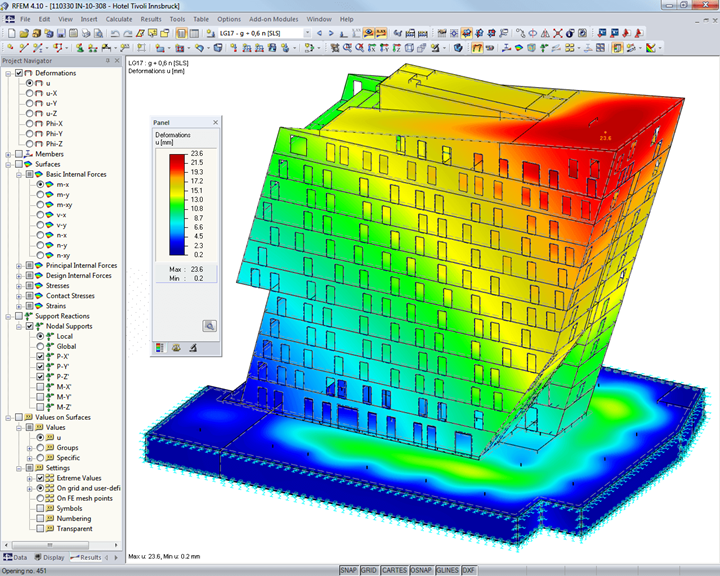

La oficina de ingeniería in.ge.na., cliente de Dlubal, fue la responsable del trabajo de certificación. Los ingenieros estructurales utilizaron RFEM para introducir el modelo 3D incluyendo las cargas y para calcular la estructura.

Estructura

El edificio de nueva construcción es un edificio de 14 plantas con un sótano simple. Fue construido como una construcción maciza de hormigón armado.

Los muros externos inclinados, tanto al este como al oeste, tienen una inclinación de 73,2° en relación con la horizontal del edificio.

Tanto las cargas horizontales como verticales son transferidas por los pilares y forjados al pasillo central y a los muros externos respectivamente. Las superficies de los muros externos en las áreas de las fachadas norte y sur tienen un espesor de 20-25 cm. Los muros inclinados en el este y oeste tienen el mismo espesor dependiendo de la carga.

El espesor de forjado en la zona sin cubierta del aparcamiento subterráneo es de 35 cm, en la zona con la superestructura es de 30 cm. El techo sobre la planta 11 es de 30 cm de espesor. Todos los demás forjados intermedios se construyeron con forjados normalizados de espesor 25 cm.

La cimentación bajo el área cubierta del edificio se construyó utilizando zapatas planas con espesores de 1,00 m, 0,60 m y 0,30 m. Las zonas sin superestructura se construyeron con cimentaciones continuas y zapatas. Como resultado de los cálculos, los esfuerzos de elevación se determinaron en la parte oeste de la estructura del edificio para la extraordinaria acción sísmica. Para asegurar la estabilidad en el área descrita, se instalaron anclajes GEWI.



Especificaciones del proyecto

Datos del modelo

Número de nudos 3924
Número de líneas 5359
Número de barras 90
Número de superficies 458
Número de casos de carga 8
Número de combinaciones de carga 5
Número de combinaciones de resultados 1
Peso completo 11982.880 t
Dimensiones 54,111 x 40,200 x 45,050 m
Versión del programa 4.10.07
