冰球体育馆,捷克伊钦(Jicin)

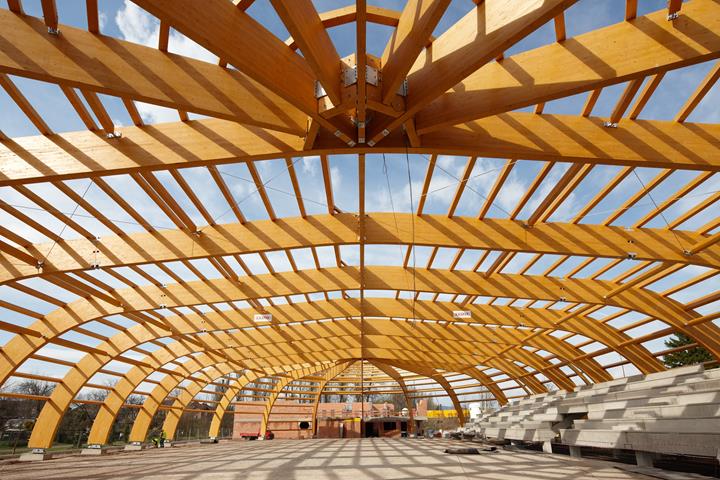

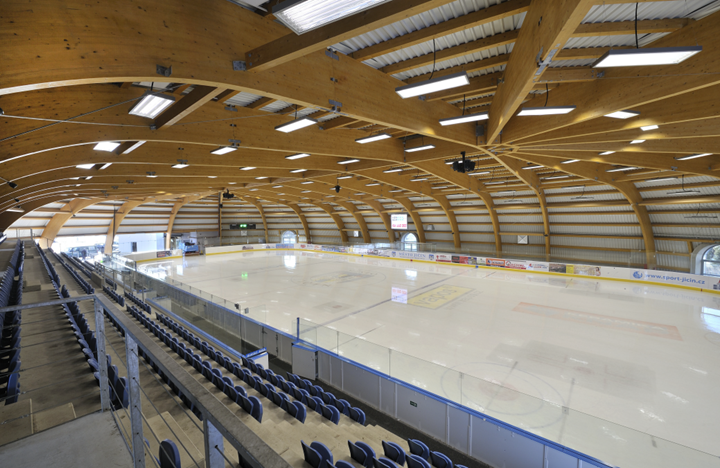

位于捷克小镇伊钦(Jičín)的新建曲棍球体育场建筑,该项目的特点是一个由层板胶合木梁为主体承重结构的大跨度无柱木结构屋盖体系。

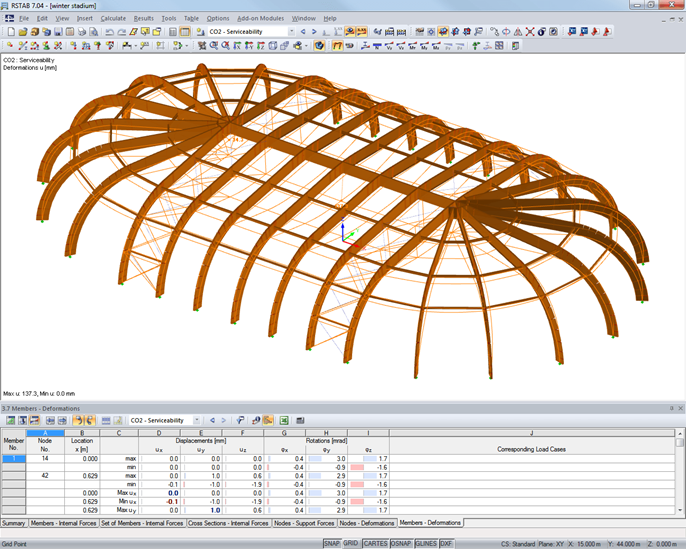

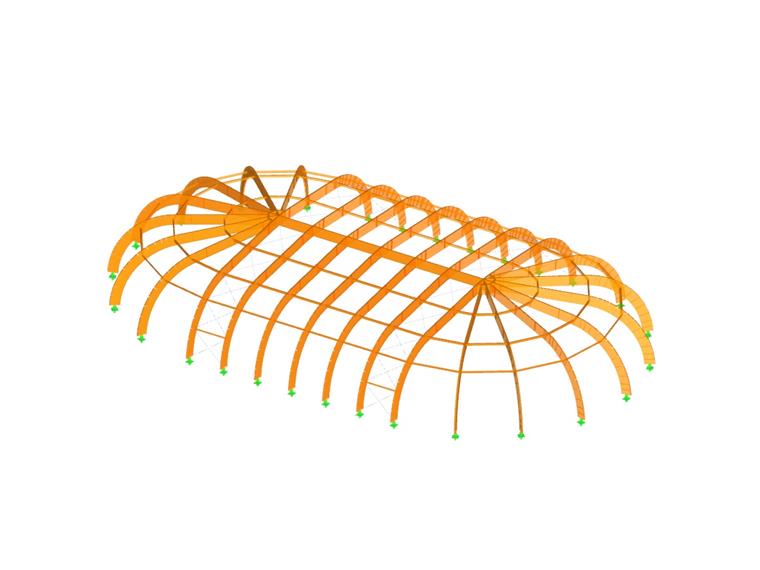

该项目是由 Dlubal 软件用户 WIEHAG 公司使用空间结构设计与分析软件 RSTAB 完成该项目的结构设计工作。

结构体系

屋顶采用 GL28c 胶合木结构建筑,尺寸如下:

  • 长度: 236 ft
  • 宽: 138 ft
  • 高: 36 ft

主要的屋架结构由7个三铰框架组成,间距为16.4 ft,每一个都具有弯曲的角,跨度为138 ft。

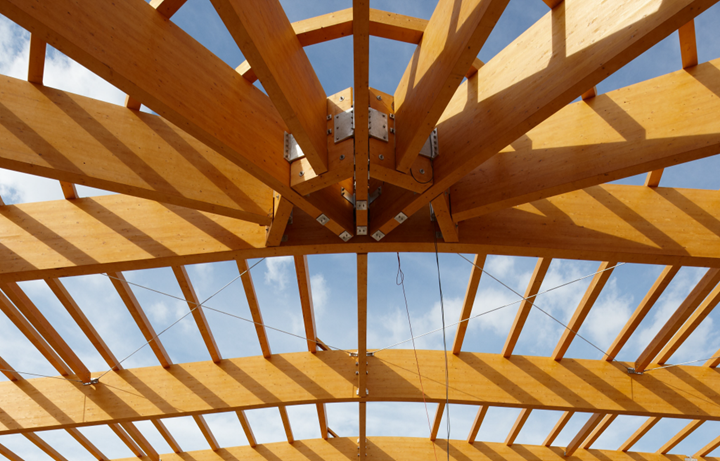

在展厅的两端竖立了七个跨度为68.9 ft的半框架。 它们以星形连接到外部主框架。

二级框架结构由单跨pur条组成,并连接到框架上。 顶棚通过横向框架和纵向钢筋加固。

完整的木结构被归入服务等级2。 所有结构木构件的防火等级为F 15,而结构钢构件的防火等级为F 0。

冰球馆于2011年底开业。

静力分析(SA)
Baumruck + Oswald 工程设计事务所
结构验算 Baumruck + Oswald 工程设计事务所
www.baumruck-oswald.de
设计制造 ACS生产


项目说明

模型数据

节点数目: 559
线的数目 694
杆件数目: 694
荷载工况数目 11
荷载组合数目 104
结果组合数目 3
总重量 114,799 t
翘曲区域尺寸 72.313 x 42.313 x 9.628 m
软件版本 5.11.01
