22.1.2013

Zimní stadion v Jičíně, Česká republika

Střešní konstrukci nového zimního stadionu v Jičíně, který se otevřel pro veřejnost roku 2011, tvoří impozantní nosníky z lepeného lamelového dřeva.

WIEHAG GmbH, zákazník společnosti Dlubal Software, použil program RSTAB pro posouzení dřevěné střešní konstrukce.

1460x

Střešní konstrukce z lepeného lamelového dřeva

Konstrukce

Střešní konstrukce z lepeného lamelového dřeva GL28c má následující rozměry:

Délka: 72 m
Šířka: 42 m
Výška: 11 m

Jako hlavních vazníků bylo použito sedm trojkloubových rámů uspořádaných ve vzdálenostech 5 m, každý se zaoblenými rohy a rozpětím o délce 42 m.

Sedm půlrámů s rozpětím 21 m se nachází na obou koncích haly. Jsou připojeny do tvaru hvězdy k vnějšímu hlavnímu rámu.

Sekundární konstrukce se skládá z vaznic přes jedno pole, které jsou připojeny k rámům. Střecha je zpevněna rámy v příčném směru a ocelovým ztužením v podélném směru.

Celková dřevěná konstrukce byla zařazena do třídy provozu 2. Všechny dřevěné konstrukční prvky mají požární odolnost F 15, ocelové části konstrukce F 0.

Zimní stadion se otevřel pro veřejnost na konci roku 2011.

Statika a konstrukce	Statický výpočet TOBRYS s.r.o. Praha, Česká republika www.tobrys.cz Návrh dřevěné konstrukce WIEHAG GmbH Altheim, Rakousko www.wiehag.com
Konstrukce	Realizační společnost Kasper CZ sro Trutnov, Česká republika www.kaspercz.cz Generální projektant BFB studio sro Praha, Česká republika bfbstudio.cz
Investor	Město Jičín, ČR www.jicin.org

Specifikace projektu

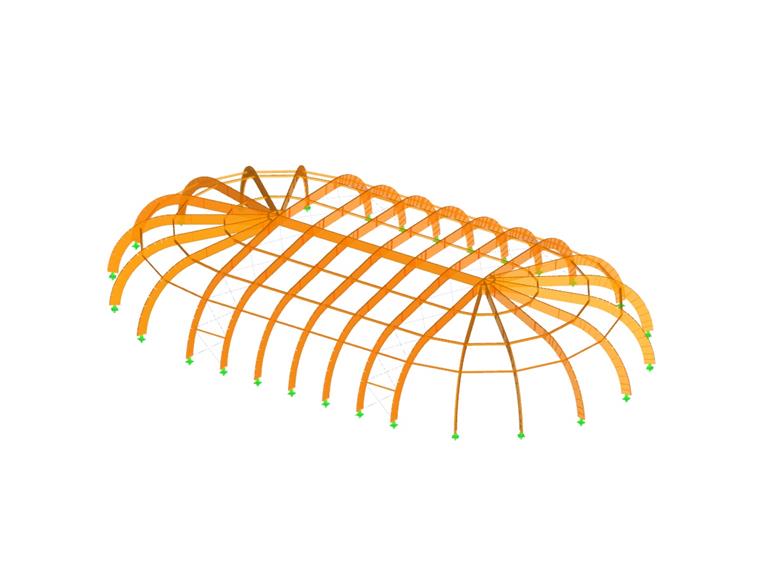

Darstellung der Verformung in RSTAB (© WIEHAG GmbH)

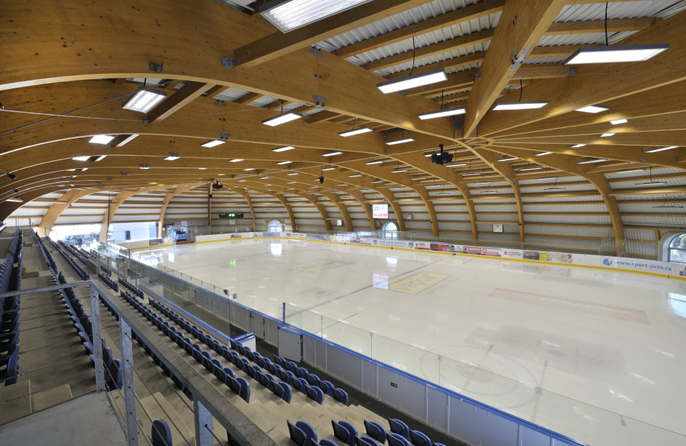

Innenansicht des Eishockeystadions (© KASPER CZ s.r.o.)

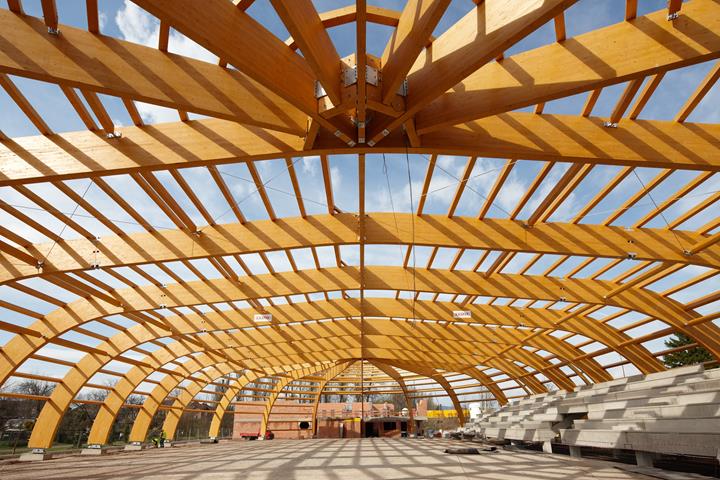

Střešní konstrukce zimního stadionu v Jičíně (© Kasper CZ s.r.o.)

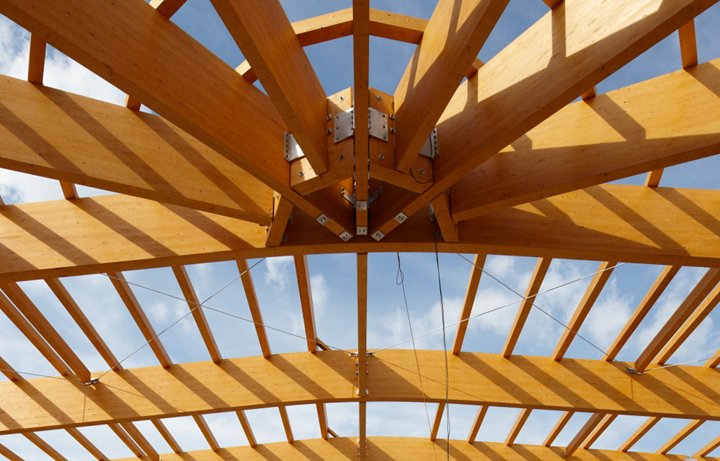

Halbrahmenanschluss an die äußeren Hauptrahmen (© KASPER CZ s.r.o.)

Údaje o modelu

Počet uzlů 559

Počet linií 694

Počet prutů 694

Počet zatěžovacích stavů 11

Počet kombinací zatížení 104

Počet kombinací výsledků 3

Celková hmotnost 114,799 t

Rozměry 72,313 x 42,313 x 9,628 m

Verze programu 5.11.01
