Arena de hóquei no gelo em Jičín, República Checa

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

1530x

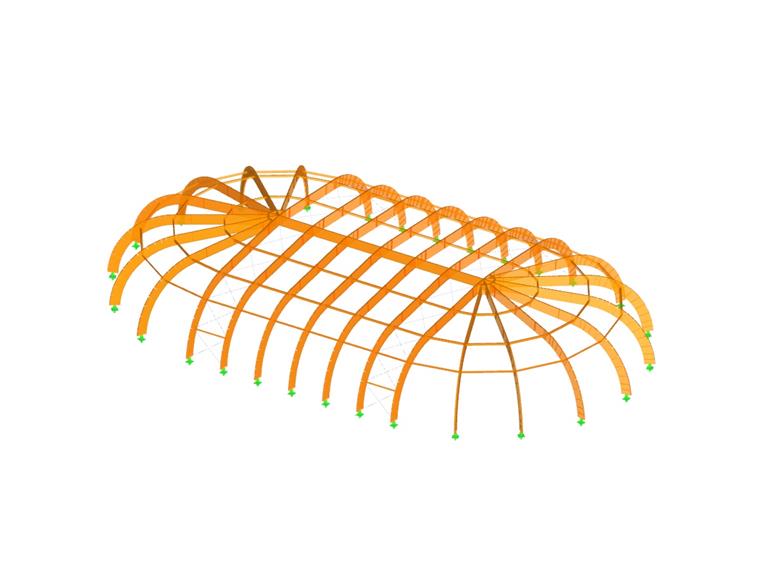

Estrutura de cobertura de madeira laminada colada

Construção

A estrutura da cobertura feita em madeira laminada colada GL28c tem as seguintes dimensões:

• Comprimento: 72 m
• Largura: 42 m
• Altura: 11 m

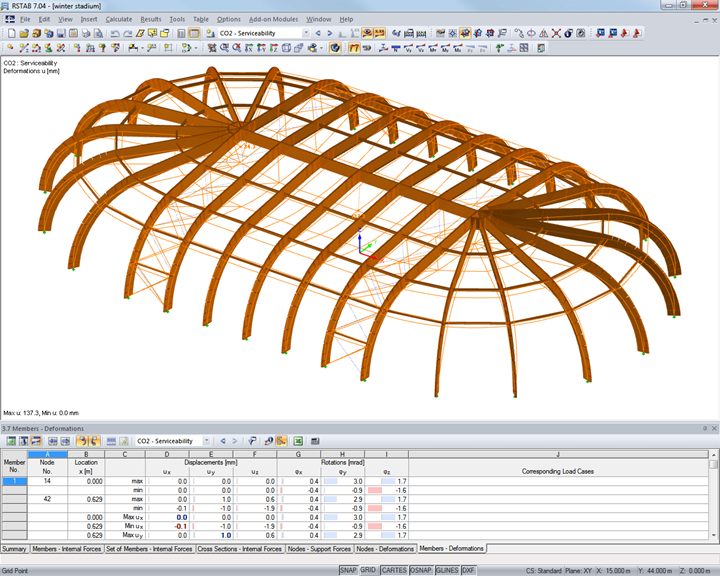

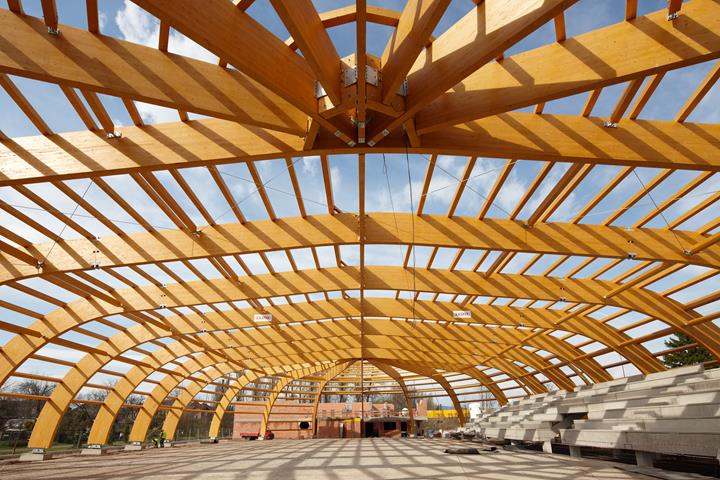

A treliça principal da cobertura é composta por sete pórticos triarticulados, com espaçamentos de 5 m, cada qual com os cantos curvados e um comprimento de vão de 42 m.

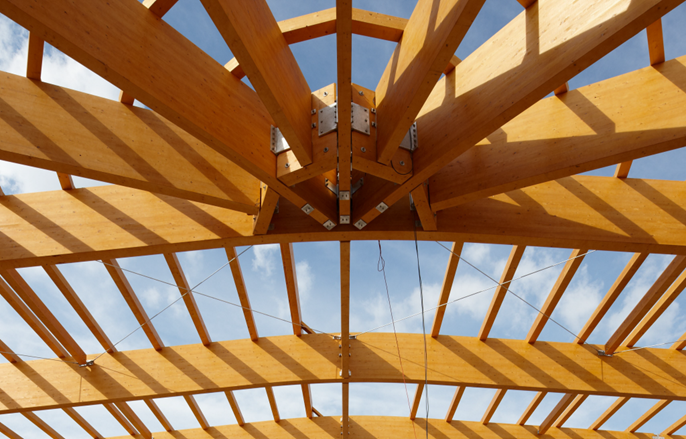

Em cada uma das extremidades do pavilhão, existem ainda sete semipórticos com um vão de 21 m, que estão ligados em forma de estrela à treliça principal exterior.

O sistema portante secundário é constituído por madres de um vão, que estão fixadas nos pórticos. O reforço da cobertura é garantido pelos pórticos, na direção transversal, e através de contraventamentos em aço, na direção longitudinal.

À estrutura global de madeira, foi atribuída a classe de utilização 2. Todos os elementos estruturais em madeira têm a classe de resistência ao fogo F 15, os elementos estruturais em aço a classe F 0.

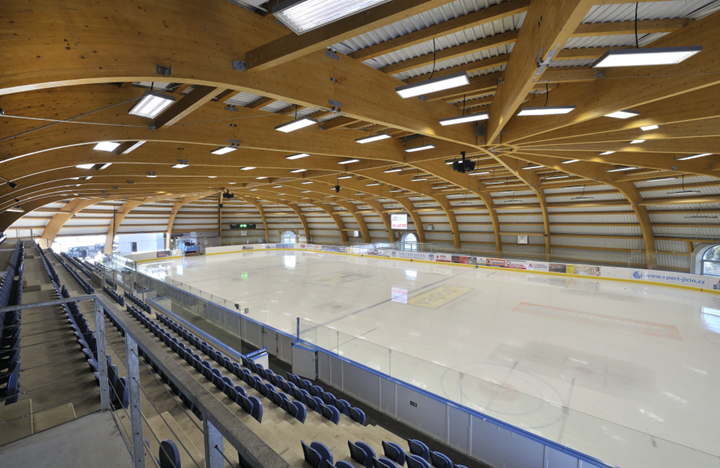

A arena de hóquei no gelo foi aberta ao público em 2011.
