Lodowisko hokejowe w Jiczinie, Republika Czeska

Nowe boisko hokejowe w Jiczinie, Republika Czeska, posiada imponująca konstrukcje dachu z drewna klejonego warstwowo.

Analizę statyczno-wytrzymałościową przeprowadzono w programach firmy Dlubal Software.

1460x

Konstrukcja dachu wykonana z drewna klejonego warstwowo

Układ konstrukcyjny

Konstrukcja dachu wykonana z drewna klejonego warstwowo GL28c ma wymiary:

Długość: 120 m
Szerokość: 138 ft
Wysokość: 36 m

Główna kratownica dachowa składa się z siedmiu ram trzyprzegubowych rozmieszczonych w odległości 16,4 m, każda z zakrzywionymi narożami o rozpiętości 138 m.

Na obu końcach hali znajduje się siedem ram o rozpiętości 68 m. Są one połączone w kształcie gwiazdek z zewnętrznymi ramami głównymi.

Drugorzędna konstrukcja szkieletowa składa się z płatwi jednoprzęsłowych, które są przymocowane do ramy. Dach jest usztywniony ramami w kierunku poprzecznym i stężeniem stali w kierunku podłużnym.

Cała konstrukcja drewniana została zaklasyfikowana do klasy użytkowania 2. Wszystkie konstrukcyjne elementy drewniane posiadają klasę odporności ogniowej F 15, stalowe elementy konstrukcyjne - F 0.

Hokej na lodzie rozpoczęła swoją działalność pod koniec 2011 roku.

Statyka i konstrukcja	Obliczenia statyczne TOBRYS sro Praga, Czechy www.tobrys.cz Analiza statyczno-wytrzymałościowa konstrukcji drewnianych WIEHAG GmbH Altheim, Austria www.wiehag.com
Budowa	Prace budowlane Kasper CZ sro Trutnov, Republika Czeska www.kaspercz.cz Planowanie BFB studio sro Praga, Republika Czeska bfbstudio.cz
Inwestor	Miasto Jičín Republika Czeska

Specyfikacja projektu

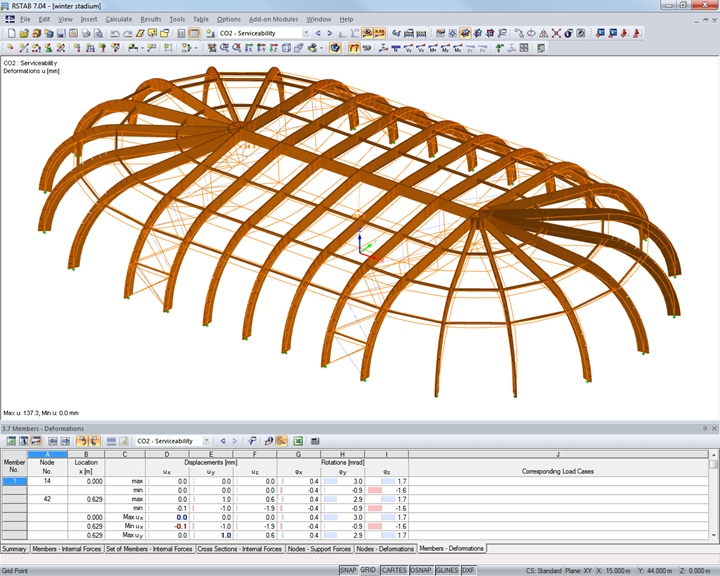

Darstellung der Verformung in RSTAB (© WIEHAG GmbH)

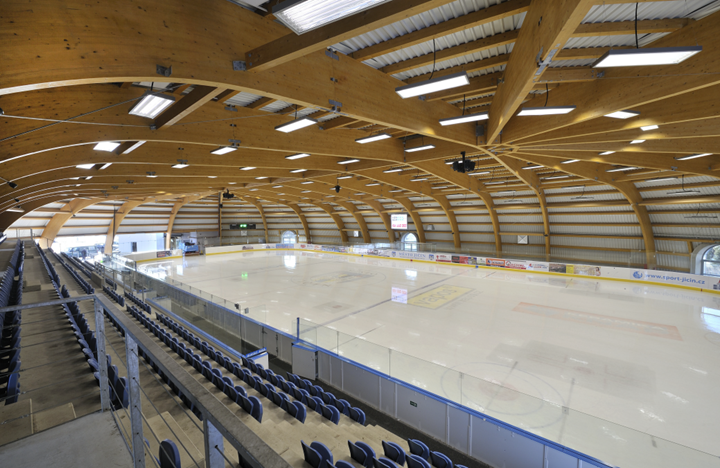

Innenansicht des Eishockeystadions (© KASPER CZ s.r.o.)

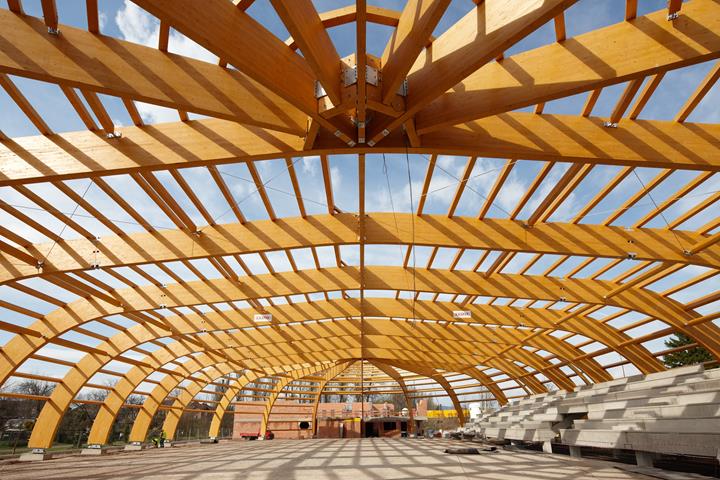

Konstrukcja bezsłupowa składająca się z dźwigarów kratowych (© KASPER CZ sro)

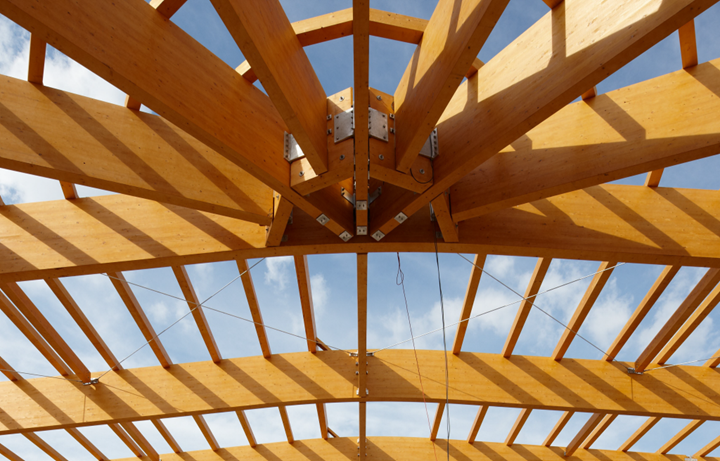

Halbrahmenanschluss an die äußeren Hauptrahmen (© KASPER CZ s.r.o.)

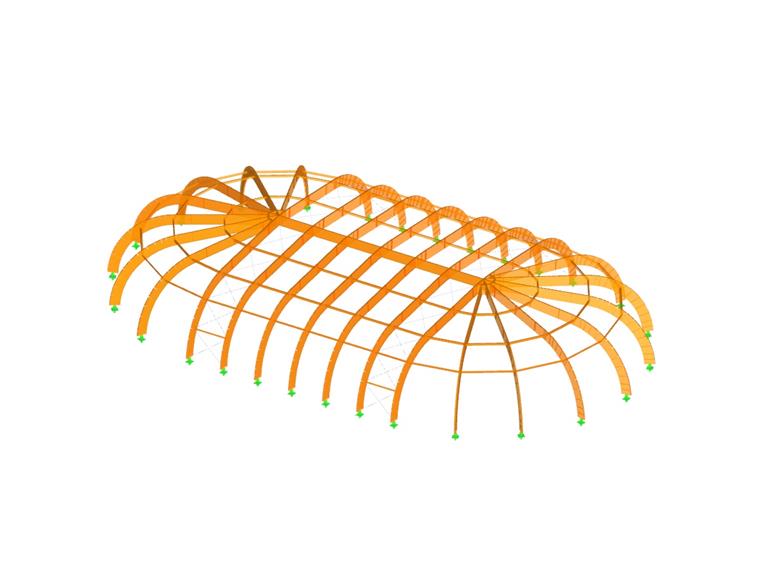

Dane modelu

Liczba węzłów 559

Liczba linii 694

Liczba prętów 694

Ilość przypadków obciążenia 11

Ilość KO 104

Liczba kombinacji wyników 3

Ciężar całkowity 114,799 t

Wymiarowanie 72,313 x 42,313 x 9,628 m

Wersja programu 5.11.01
