Skywalk Allgäu, прогулка по кронам деревьев в Шайдегге, Германия

Skywalk allgäu - это тропа, ведущая через кроны деревьев в альпийском Альгое в южной Германии.

Конструкция тропы из древесины и стали возведена на высоте около 1000 м над уровнем моря, и состоит из вантовых и подвесных мостовых конструкций.

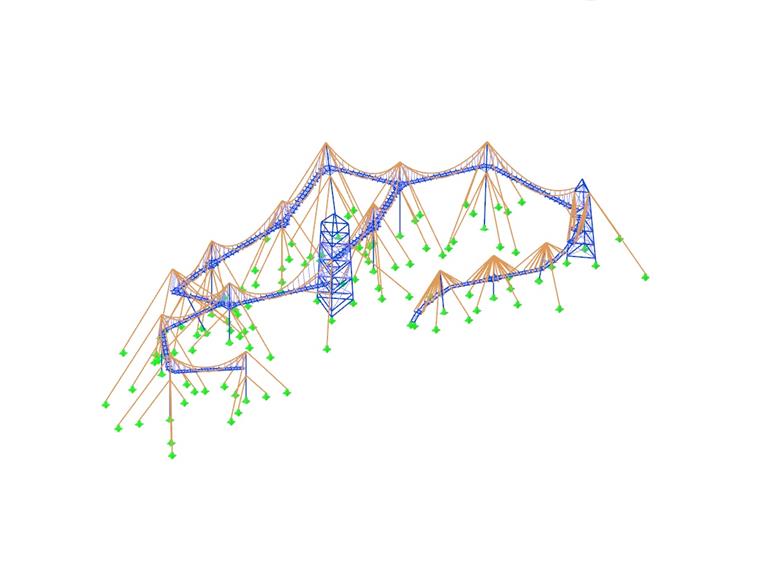

Ниже приведенные размеры, являются размерами всей конструктивной системы.

Длина: ~ 224 м | Ширина: 161 м | Высота: 81 м
Количество узлов: 1,578 | Стержни: 3,878 | Конечные элементы: 4,625 | Материалы: 7 | Профили: 51

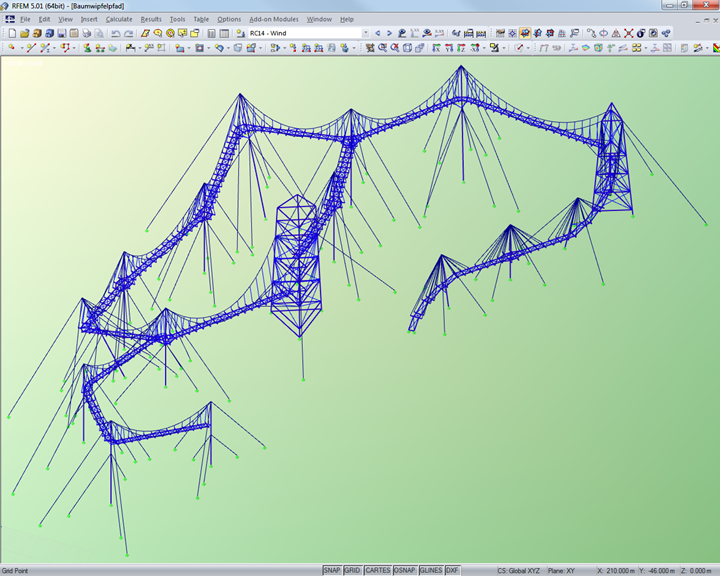

Расчет всей стальной конструкции был выполнен в программе RFEM фирмой Meyer+Schubart, заказчиком компании Dlubal Software.

Конструкция

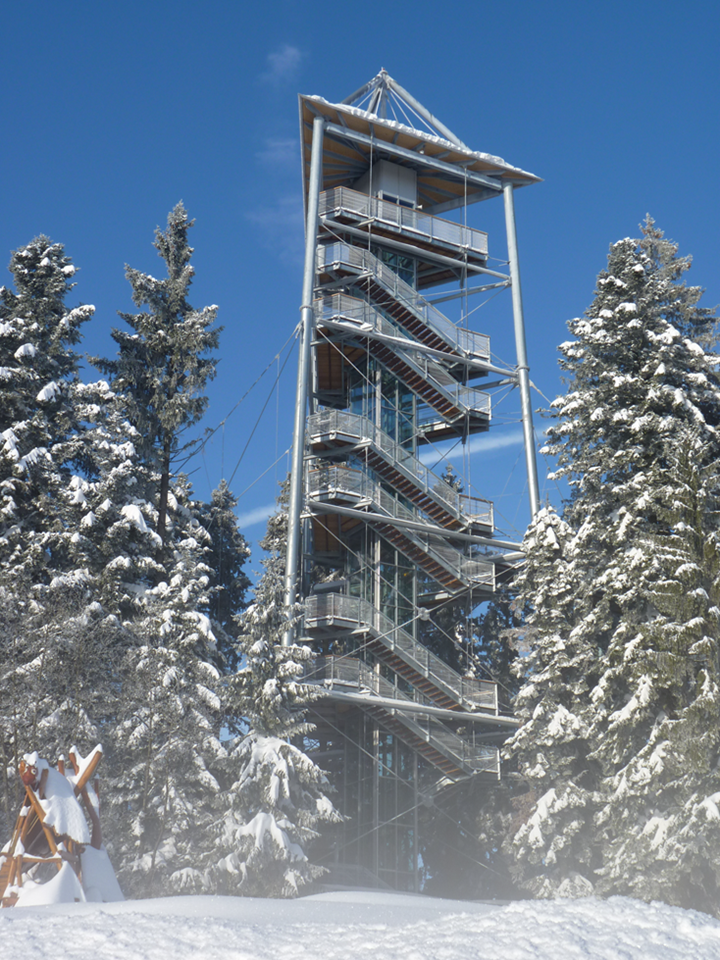

Конструкция смотровой площадки имеет треугольную форму и состоит из трубчатых колонн диаметром 60 см, которые в нескольких плоскостях соединяются трубчатыми поперечными стержнями и связями.

На высоте 30 м затем башня дополнительно стабилизируется полностью закрытыми вантами PV 150 из производства немецкой компании Pfeifer. Посетители могут подняться на дорожку по лестнице или на застекленном лифте.

Конструкция второй, меньшей башни, высотой около 40 м, имеет тоже треугольный план этажа (на картинке выше отображена справа). Она не только важна для укрепления конструктивной системы, но представляет собой и неподвижную соединительную точку, необходимую для прохода на лестницу, ведущую к мостовой дорожке. Мостовая дорожка - это вантовая конструкция с тремя пилонами, которая по сравнению с конструкцией подвесного моста менее подвержена вибрациям, что особенно важно для безопасного использования лестницы.

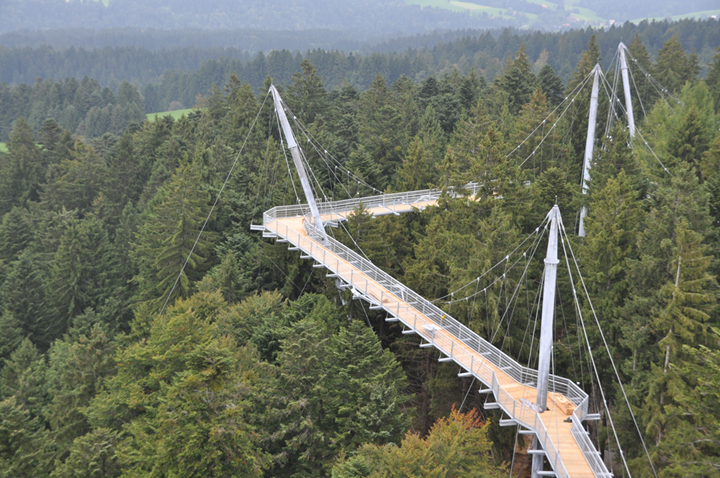

В зависимости от длины пролета, колеблются размеры диаметра несущих тросов конструкции подвесного моста от 30 до 40 мм. Во избежание колебаний от аэродинамических воздействий у основных вант, которые могут достигать длины почти 60 м, были данные ванты, частично стабилизированы более тонкими, вспомогательными вантами.

Наконец стоит отметить, что немецкая компания Biedenkapp Stahlbau получила в 2011 году премию M&T Metal Construction Award в категории «стальные конструкции».

Проектирование конструкций
Строительство
Архитектор
Заказчик


Спецификации проекта

Данные о модели

Количество узлов 1578
Количество линий 2965
Количество стержней 2965
Количество загружений 42
Количество сочетаний нагрузок 252
Количество расчетных сочетаний 6
Общий вес 306,084 t
Размеры (метрические) 223,329 x 163,456 x 79,420 m
Размеры (имперские) 732.71 x 536.27 x 260.56 feet
Версия программы 5.01.00
