Skywalk Allgäu, un sendero por las copas de los árboles en Scheidegg, Alemania

Skywalk allgäu es un sendero que conduce a través de las copas de los árboles de los Alpes de Algovia (Allgäu), en el sur de Alemania.

La estructura de acero y madera del sendero aproximadamente a 1.000 m sobre el nivel del mar se compone de construcciones atirantadas de cables y puentes colgantes.

Las dimensiones que figuran a continuación indican las dimensiones de todo el sistema.

Longitud: 222 m | Ancho: 162 m | Altura: 79 m
Número de nudos: 1.578 | Barras: 3.878 | Elementos finitos: 4.625 | Materiales: 7 | Secciones: 51

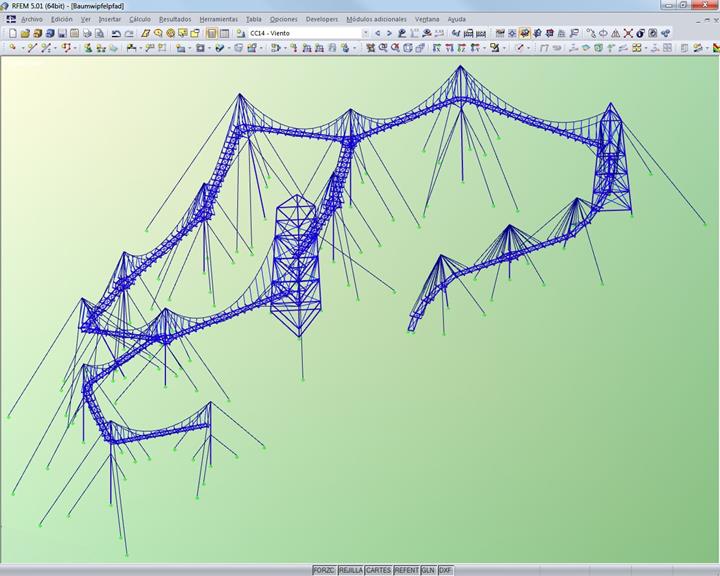

El análisis estructural de la construcción completa de acero fue realizado con RFEM por Meyer+Schubart, cliente de Dlubal.

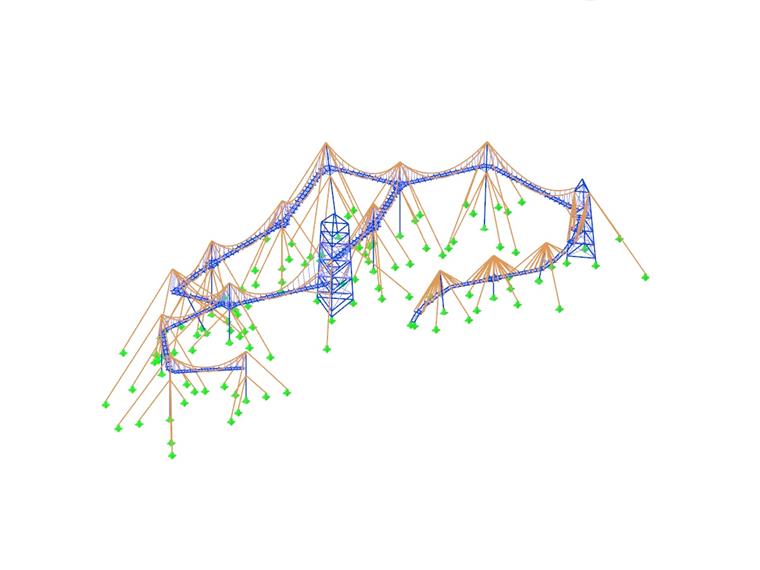

Sistema estructural

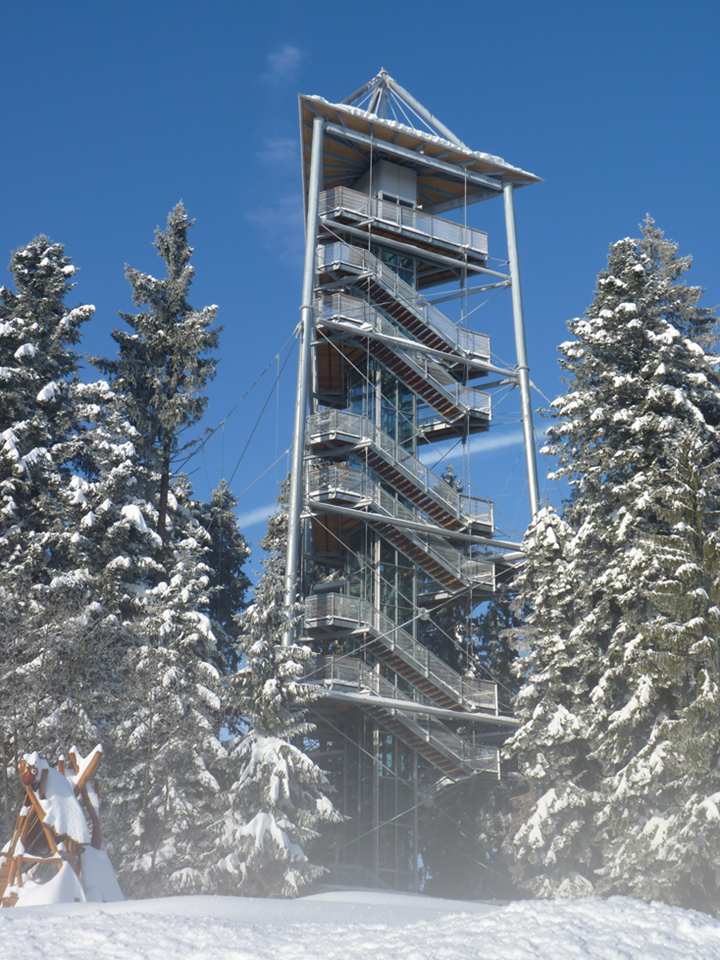

La construcción del mirador tiene una forma triangular en planta y se compone de columnas tubulares con un diámetro de 508 mm que están acopladas con diagonales tubulares y arriostramientos en varios planos.

A un nivel de 30 metros, la torre está estabilizada adicionalmente mediante cables cerrados galvanizados PV 150 fabricados por la empresa alemana Pfizer. Mediante el uso de la escalera o el ascensor acristalado, los visitantes pueden acceder al sendero.

Otra construcción de torre, que es más pequeña con una altura de aproximadamente 40 metros, también está basada en una planta triangular (a la derecha en la figura de arriba). La torre es importante para reforzar el sistema estructural y representa un punto fijo para el acceso conectado con la escalera (camino de puentes). El camino de herradura es una construcción atirantada de cables con tres postes y que es menos propensa a vibración comparada con la construcción de un puente colgante, lo cual es particularmente importante para la utilización con seguridad de la escalera.

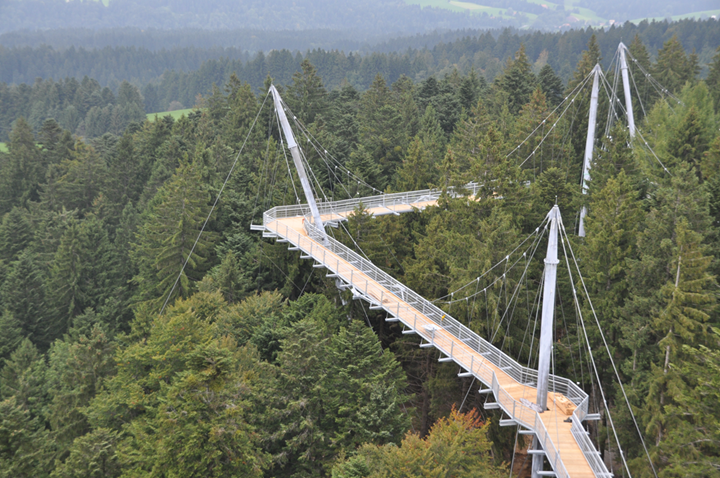

Dependiendo de las luces, los cables suspendidos del puente colgante tienen un diámetro de 28,3 a 36,3 mm. Para prevenir los vaivenes con una longitud de hasta 68 metros de oscilación debidos a los efectos aerodinámicos, se estabilizaron parcialmente con cables auxiliares, los cuales son más finos que los cables principales.

Finalmente, cabe destacar que la empresa alemana Biedenkapp Stahlbau ganó el premio de construcciones metálicas M&T del año 2011 en la categoría de construcciones de acero.



Especificaciones del proyecto

Datos del modelo

Número de nudos 1578
Número de líneas 2965
Número de barras 2965
Número de casos de carga 42
Número de combinaciones de carga 252
Número de combinaciones de resultados 6
Peso completo 306.084 t
Dimensiones 223,329 x 163,456 x 79,420 m
Versión del programa 5.01.00
