Skywalk Allgäu, stezka korunami stromů v jižním Německu

Skywalk Allgäu je stezka vedoucí přes vrcholky stromů v Allgäuských Alpách na jihu Německu.

Ocelovo‑dřevěná konstrukce stezky byla postavena asi 1 000 metrů nad mořem a skládá se z kabelů a visuté mostní konstrukce.

Následující údaje se vztahují k celému konstrukčnímu systému:

Délka: 222 m | Šířka: 162 m | Výška: 79 m
Počet uzlů: 1 578 | Pruty: 3 878 | Konečné prvky: 4 625 | Materiály: 7 | Průřezy: 51

Statický výpočet celé ocelové konstrukce provedla společnost Meyer+Schubart, zákazník společnosti Dlubal Software.

Konstrukce

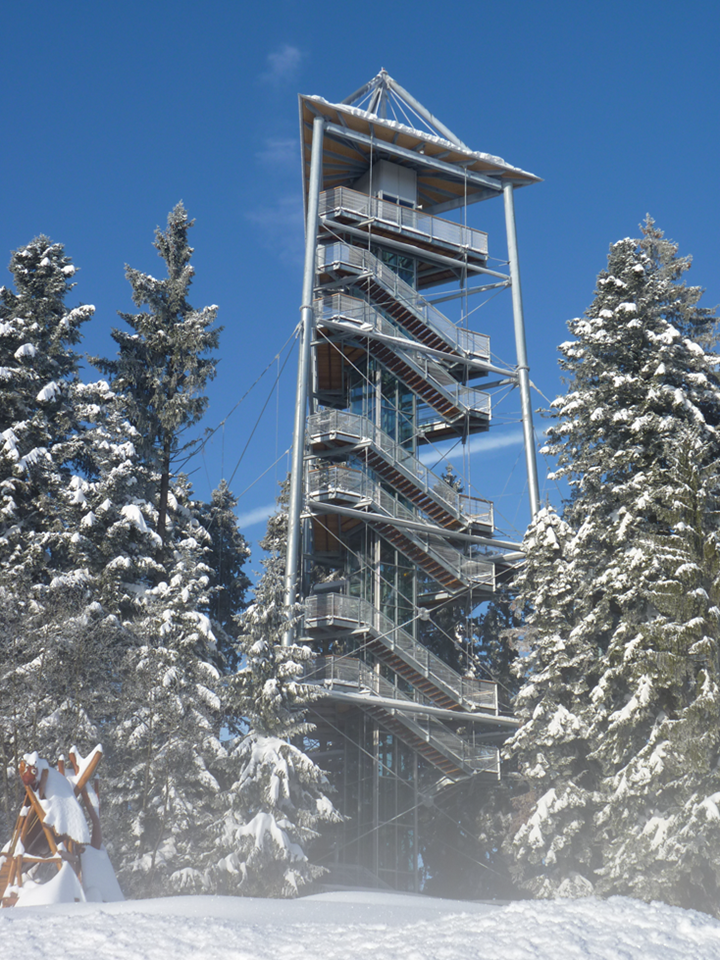

Konstrukce rozhledny má trojúhelníkový půdorys a trubkové sloupy o průměru 508 mm, které jsou spojeny trubkovými příčníky a ztužením v několika úrovních.

V úrovni 30 metrů nad zemí je věž dodatečně stabilizována kabely PV 150 vyrobenými německou společností Pfeifer. Na tuto úroveň se návštěvníci dostanou po schodišti nebo výtahem se skleněnou výplní.

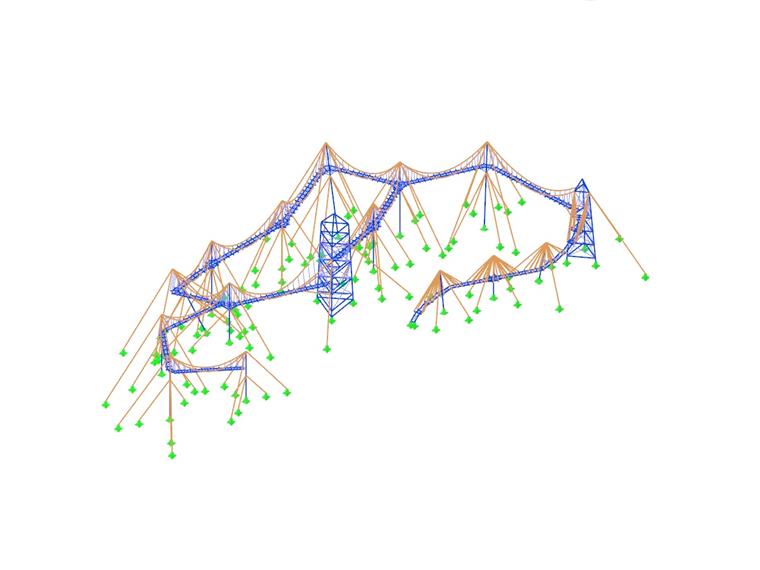

Konstrukce další, menší věže, která dosahuje výšky 40 metrů, má také trojúhelníkový půdorys (na obrázku modelu konstrukce vpravo). Věž slouží jako ztužení konstrukčního systému a představuje pevný bod pro přístupové schodiště na stezku korunami stromů. Přístupová cesta je zavěšená konstrukce se třemi sloupy, které jsou méně náchylné k vibracím v porovnání s konstrukcí visutého mostu, což je obzvlášť důležité pro bezpečné použití schodiště.

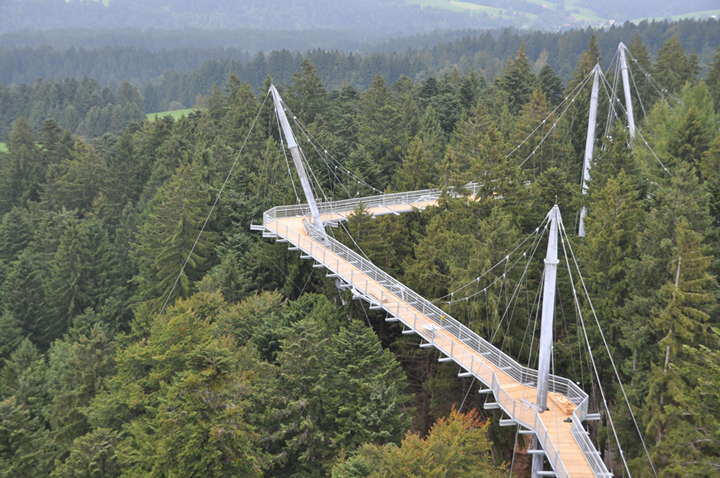

V závislosti na rozpětí délek mají nosné kabely konstrukce zavěšeného mostu průměr od 28,3 do 36,3 mm. Aby se zabránilo kmitání kabelů dlouhých více než 68 metrů od aerodynamických účinků, jsou částečně stabilizovány pomocnými kabely, které jsou tenčí než hlavní kabely.

Závěrem stojí za zmínku, že německá společnost Biedenkapp Stahlbau obdržela za stezku Skywalk Allgäu cenu M&T Metal Construction Price v roce 2011 v kategorii ocelových konstrukcí.



Zadání projektu

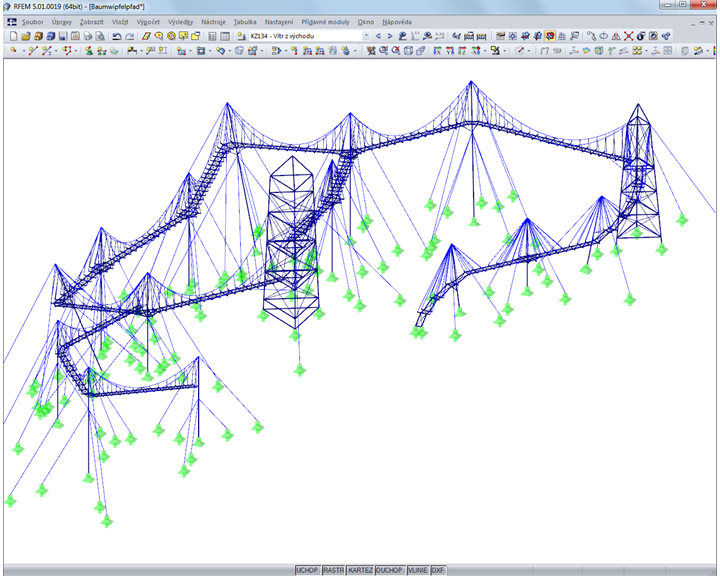

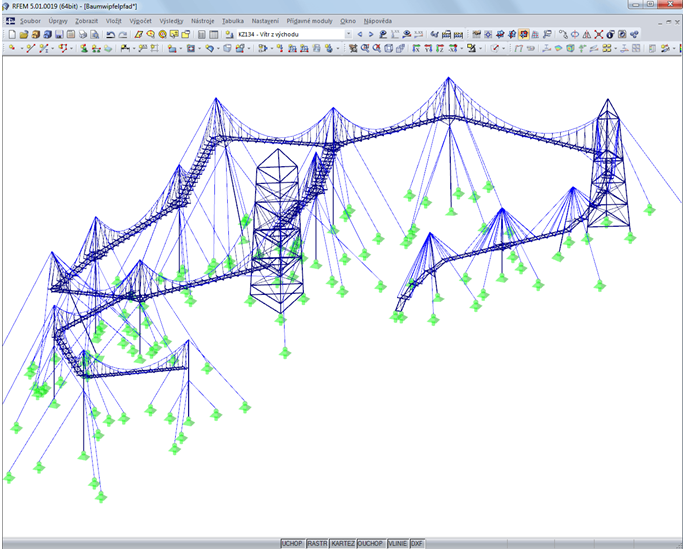

Data modelu

Počet uzlů 1578
Počet linií 2965
Počet prutů 2965
Počet zatěžovacích stavů 42
Počet kombinací zatížení 252
Počet kombinací výsledků 6
Celková hmotnost 306,084 t
Rozměry 223,329 x 163,456 x 79,420 m
Verze programu 5.01.00
