Caminho por copas de árvores Skywalk Allgäu, Alemanha

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Planeamento estrutural Meyer + Schubart, Wunstorf
www.meyer-schubart.de
Construção Biedenkapp Stahlbau GmbH, Wangen no Allgaeu
www.biedenkapp-stahlbau.de
Arquiteto Karlheinz Thurm, Stetten
Investidor Skywalk Allgäu GmbH, Scheidegg
www.skywalk-allgaeu.de

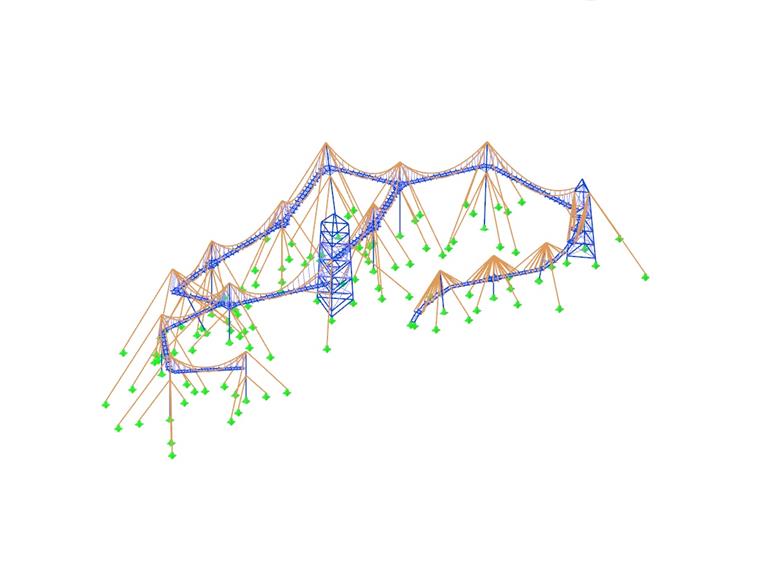

As dimensões indicadas abaixo indicam as dimensões de todo o sistema.

Comprimento: 222 m | Largura: 162 m | Altura: 79 m
Número de nós: 1,578 | Membros: 3.878 | Elementos finitos: 4.625 | Materiais: 7 | Secções: 51

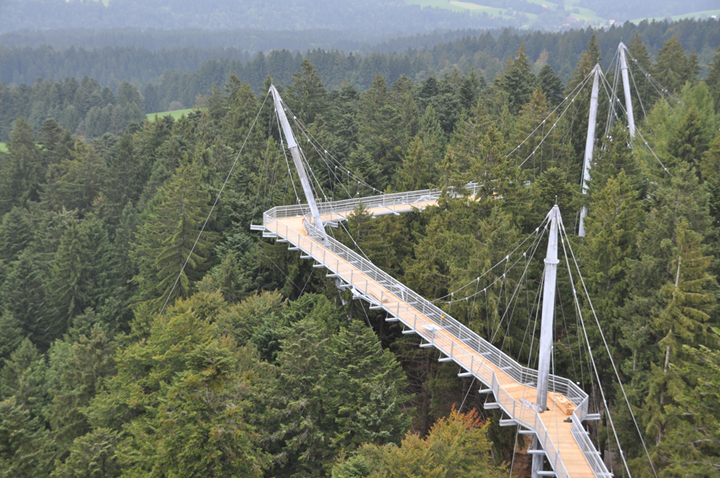

A passarela allgäu é um caminho com mais de 500 m de comprimento que percorre as copas das árvores dos Alpes Allgäu a uma altura de 15 a 30 m acima do solo. O percurso circular a uma altitude de cerca de 1000 m acima do nível do mar. A NN é constituída por estruturas de pontes suspensas por cabos e suspensões e é suportada por 14 cabos rebocados. O ponto central e a principal atração é a torre de observação de 50 m de altura, que permite ao visitante uma vista sobre os Alpes, o sopé dos Alpes e o Lago de Constança.

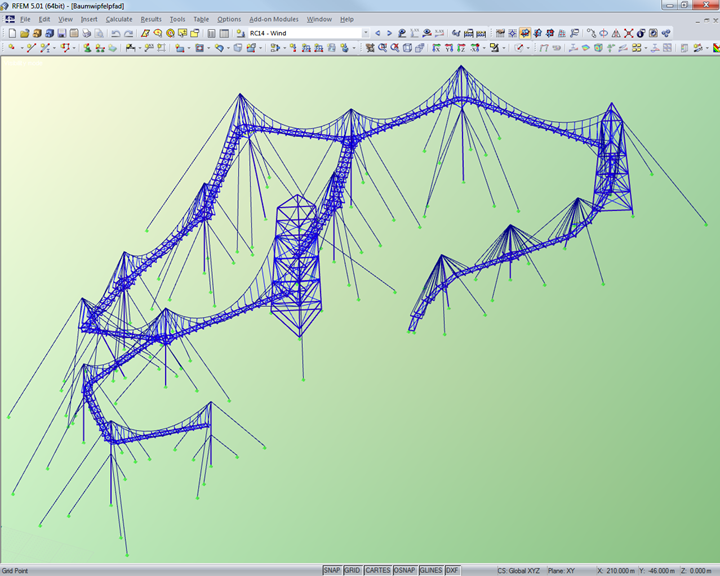

Toda a estrutura de aço foi calculada estaticamente pelo cliente Meyer + Schubart da Dlubal no RFEM.

Estrutura

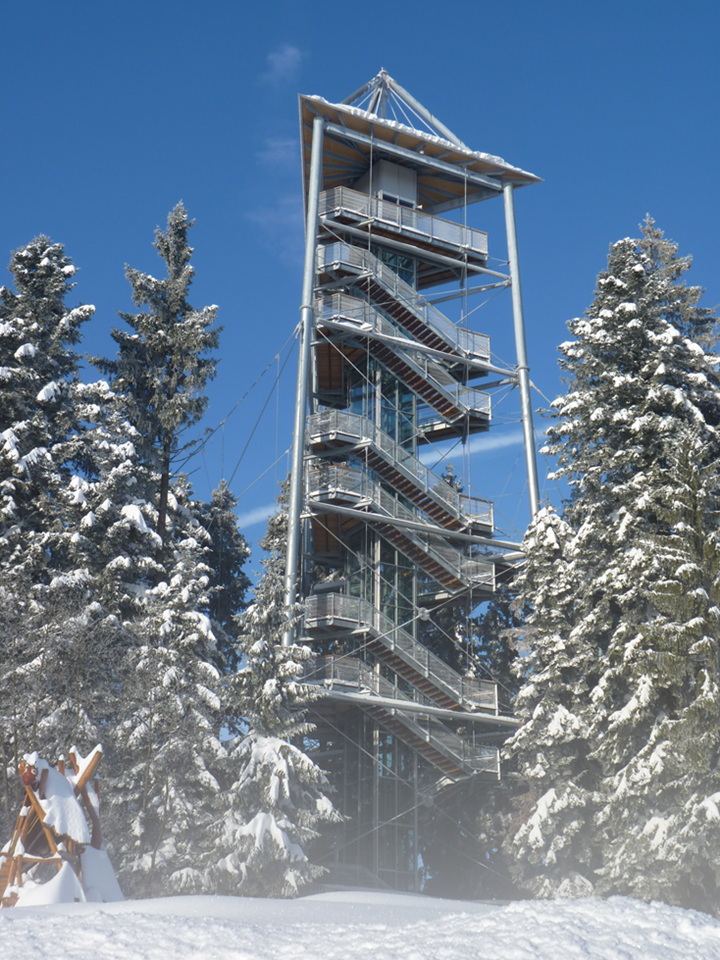

A torre de observação de 50 m de altura tem um plano de fundo triangular e apoios de coluna de 508 mm de diâmetro, que são acoplados em vários níveis com barras transversais e braçadeiras.

A uma altura de 30 m, é adicionalmente estabilizado por cabos totalmente fechados PV 150 da Pfeifer. Uma escada ou um elevador envidraçado dão acesso ao caminho.

A estrutura de torre mais pequena, com cerca de 40 m de altura e também com um plano de fundo triangular (canto superior direito na figura) é utilizada para reforçar o sistema, bem como um ponto fixo para o subsequente acesso à escada (caminho da costura). O caminho da costura é uma estrutura estaiada com três postes, menos suscetível a vibrações em comparação com a estrutura da ponte de suspensão na área restante. Isto é especialmente importante para a utilização segura do acesso à escada.

Os cabos de suspensão da estrutura da ponte de suspensão têm um diâmetro de 28,3 a 36,3 mm, dependendo do vão. Para limitar a oscilação dos cabos de ligação em até 68 m de comprimento devido a efeitos aerodinâmicos, eles são parcialmente estabilizados com cabos auxiliares mais finos, os chamados cabos de interferência.

Vale ressaltar que a empresa Biedenkapp Stahlbau recebeu o M&T Metal Construction Award do ano de 2011 na categoria Estruturas de aço para o skywalk allgäu.
