Baumwipfelpfad skywalk allgäu

Skywalk allgäu ist ein Baumwipfelpfad, der zwischen den Baumkronen der Allgäuer Alpen in der Bodenseeregion entlang führt.

Der Rundweg in ca. 1000 m Höhe ü. NN besteht aus Schrägseil- und Hängebrückenkonstruktionen.

Die unten angegebenen Maße geben die Abmessungen des Gesamtsystems an.

Länge: 222 m | Breite: 162 m | Höhe: 79 m
Anzahl Knoten: 1.578 | Stäbe: 3.878 | Finite-Elemente: 4.625 | Materialien: 7 | Querschnitte: 51

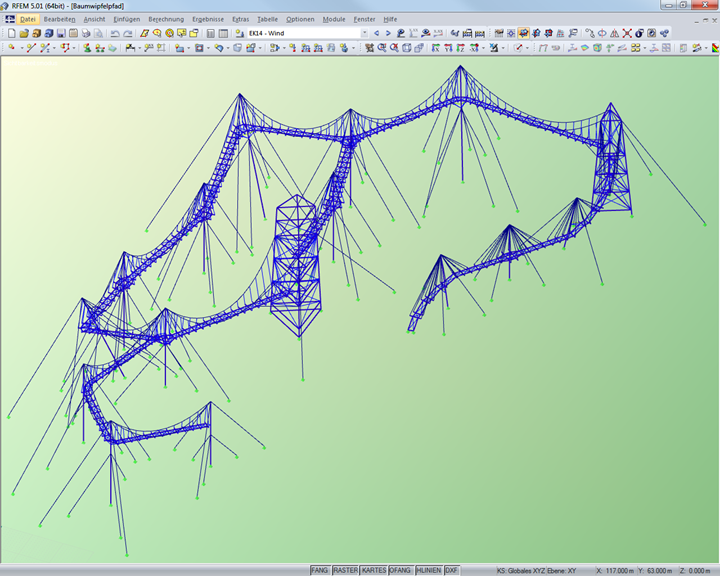

Statisch berechnet wurde die gesamte Konstruktion aus Stahl vom Dlubal-Kunden Meyer+Schubart in RFEM.

Konstruktion

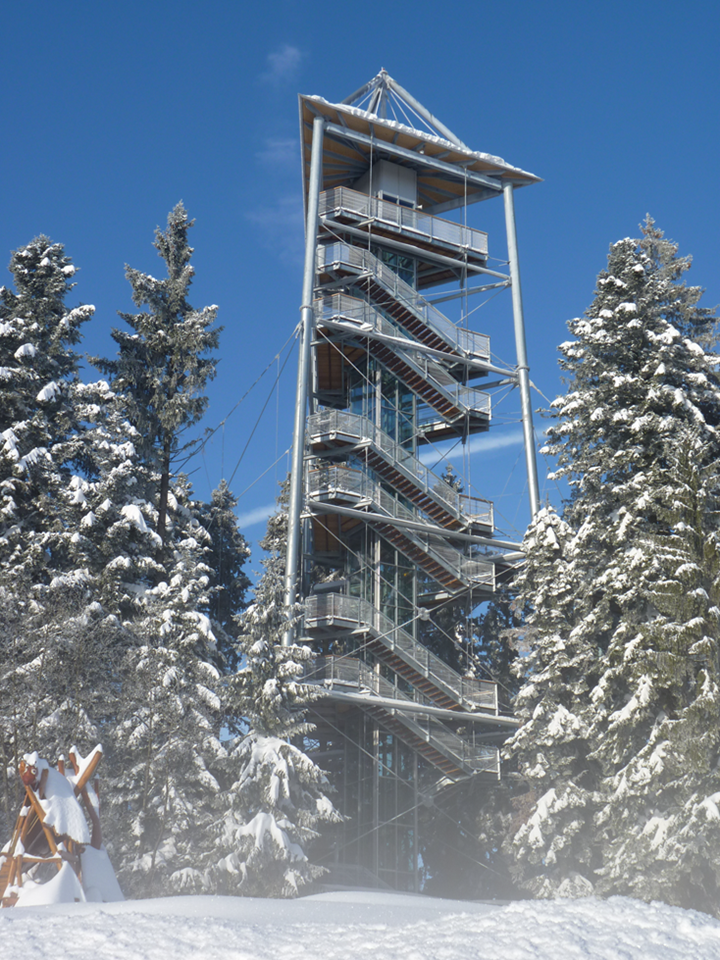

Der 50 m hohe Aussichtsturm hat einen dreieckigen Grundriss und Rohrstützen mit einem Durchmesser von 508 mm, die in mehreren Ebenen mit Rohrriegeln und Verbänden gekoppelt sind.

In 30 m Höhe wird er durch vollverschlossene Seile PV 150 der Fa. Pfeifer zusätzlich stabilisiert. Mittels Treppe oder verglastem Aufzug wird hier der Zugang zum Pfad ermöglicht.

Die kleinere, ca. 40 m hohe, Turmkonstruktion mit ebenfalls dreieckigem Grundriss (im Bild oben rechts) dient der Aussteifung des Systems sowie als Festpunkt für den anschließenden Treppenzugang (Saumpfad). Bei dem Saumpfad handelt es sich um eine Schrägseilkonstruktion mit drei Pylonen, die im Vergleich zu der Hängebrückenkonstruktion im übrigen Bereich weniger schwingungsanfällig ist. Dies ist insbesondere für die sichere Benutzung des Treppenaufgangs von Bedeutung.

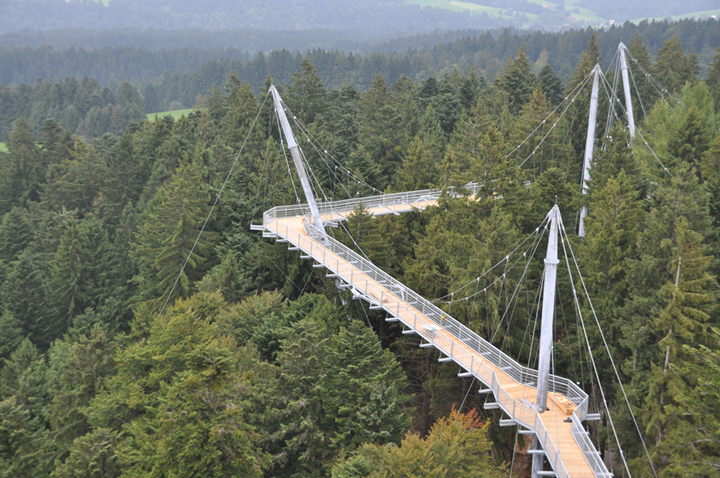

Die Tragseile der Hängebrückenkonstruktion haben, je nach Stützweite, Durchmesser von 28,3 bis 36,3 mm. Um das Schwingen der bis zu 68 m langen Abspannseile infolge aerodynamischer Effekte zu begrenzen, werden diese teilweise wiederum mit dünneren Hilfsseilen, sogenannten Störseilen, stabilisiert.

Erwähnenswert ist noch, dass die Firma Biedenkapp Stahlbau für den skywalk allgäu den M&T Metallbaupreis des Jahres 2011 in der Kategorie Stahlkonstruktionen erhalten hat.



Projektbilder

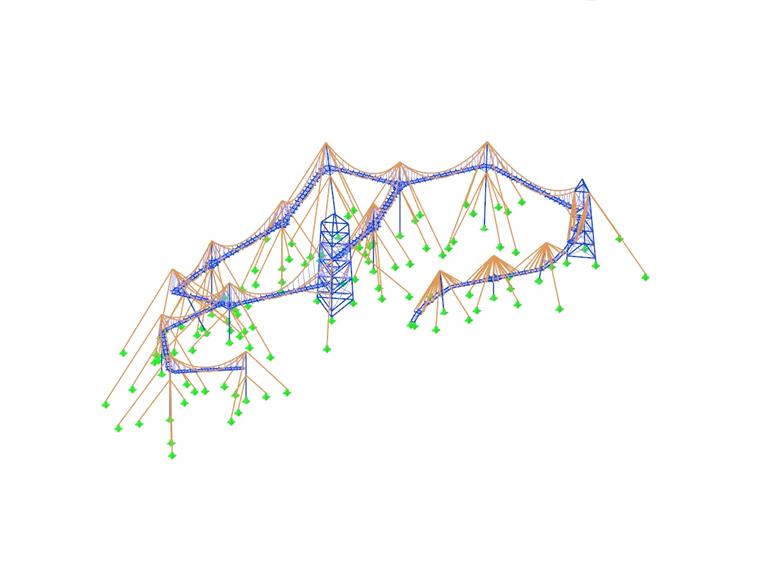

Modelldaten

Anzahl Knoten 1578
Anzahl Linien 2965
Anzahl Stäbe 2965
Anzahl Lastfälle 42
Anzahl Lastkombinationen 252
Anzahl Ergebniskombinationen 6
Gesamtgewicht 306,084 t
Abmessungen 223.329 x 163.456 x 79.420 m
Programmversion 5.01.0013.17553
