Skywalk Allgäu, la passeggiata tra le punte degli alberi a Scheidegg, in Germania

La passerella aerea "Skywalk allgäu", è un percorso attraverso le cime degli alberi nelle Alpi dell'Algovia nella Germania meridionale.

Il percorso, realizzato in legno ed acciaio, è una struttura sorretta da ponti strallati e si trova ad un'altitudine di circa 1000 m.

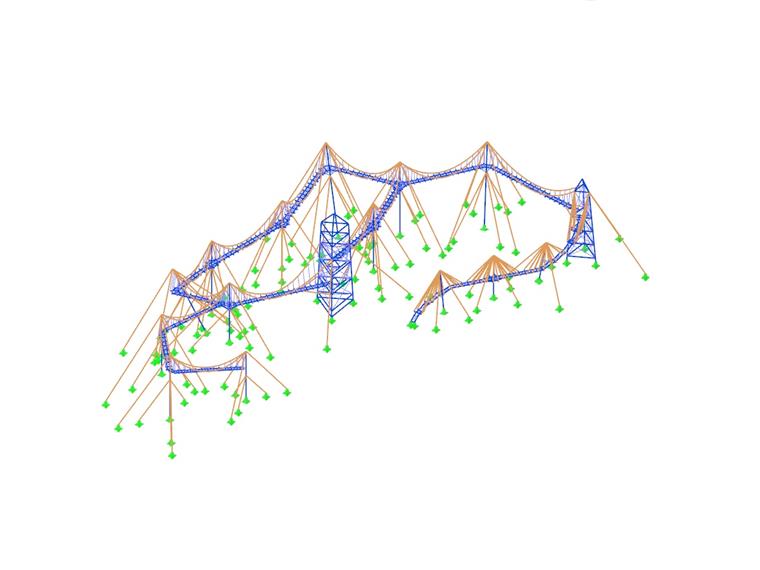

Le seguenti dimensioni si riferiscono all'intera struttura.

Lunghezza: 222 m | Larghezza: 162 m | Altezza: 79 m
Numero di nodi: 1.578 | Aste: 3,878 | Elementi Finiti: 4.625 | Materiali: 7 | Sezioni trasversali: 51

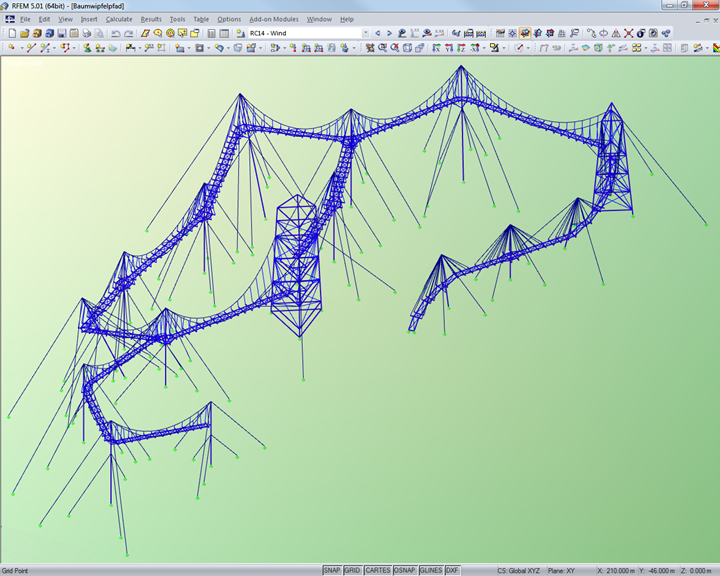

L'analisi strutturale dell'intera struttura in acciaio è stata effettuata con RFEM dal cliente Dlubal Meyer+Schubart.

Sistema della struttura

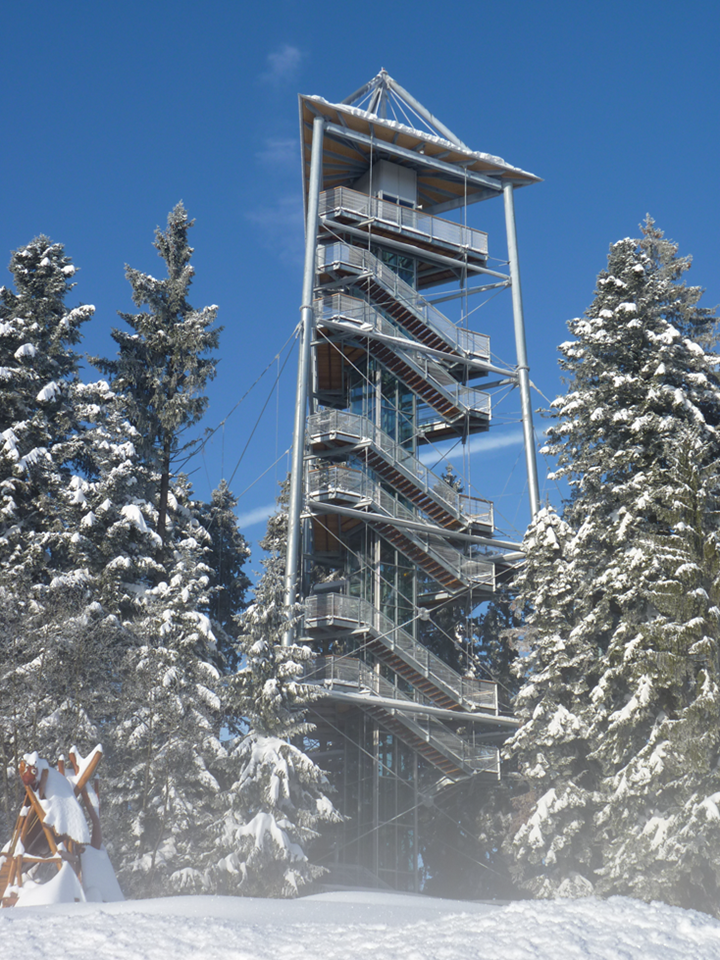

La costruzione della torre panoramica ha un piano triangolare e colonne tubolari con un diametro di 508 mm che sono accoppiate con traverse tubolari e controventature in diversi piani.

Al livello all'altezza di 30 m da terra, la torre è ulteriormente stabilizzata da cavi pieni fissi PV 150 prodotti dalla società tedesca Pfeifer. Per accedere al percorso i visitatori possono usare le scale o l'ascensore con vetrato.

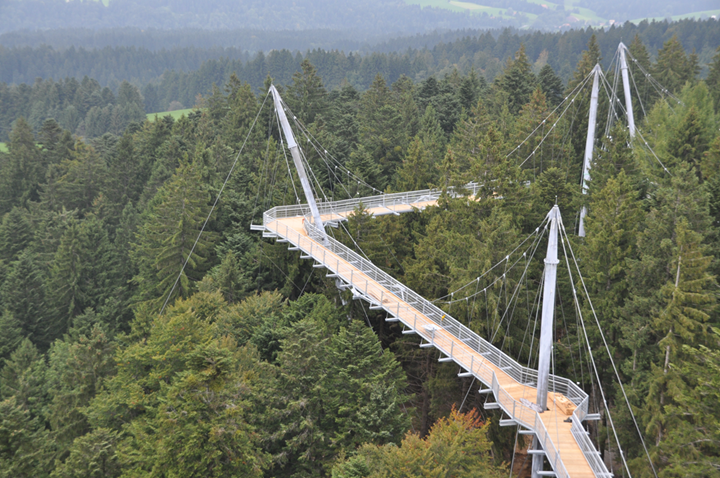

Un'altra costruzione a torre, che è però più piccola avendo un'altezza di circa 40 m, ha anch'essa una base a pianta triangolare (a destra nella foto sopra). La torre è particolare per l'irrigidimento del sistema strutturale. Il percorso sospeso è una costruzione sorretta da cavi con tre tralicci che è meno soggetto a vibrazioni rispetto alla costruzione del ponte sospeso, che è particolarmente importante per un uso sicuro del vano scala.

A seconda delle lunghezze delle campate, i cavi di sospensione della costruzione a ponte sospeso hanno un diametro da 28,3 al 36,3 mm. Per evitare che i tiranti con una lunghezza fino a 68 m oscillino a causa degli effetti aerodinamici, vengono parzialmente stabilizzati con cavi ausiliari che sono più sottili dei cavi principali.

Infine, vale la pena di ricordare che la società tedesca Biedenkapp Stahlbau ha vinto il Premio M&T Metallhandwerk dell'anno 2011 nella categoria per le costruzioni di acciaio.

Ingegneria strutturale Meyer+Schubart, Wunstorf, Germania
www.meyer-schubart.de
Costruzione Biedenkapp Stahlbau GmbH, Wangen in Allgäu, Germania
www.biedenkapp-stahlbau.de
Architettura Karlheinz Thurm, Stetten, Germania
Committente Skywalk allgäu gemeinnützige GmbH, Scheidegg, Germania
www.skywalk-allgaeu.de


Specifiche del progetto

Dati modello

Numero di nodi 1578
Numero di linee 2965
Numero di aste 2965
Numero di casi di carico 42
Nr. di combinazioni di carico 252
Nr. di combinazioni di risultati 6
Peso totale 306,084 t
Dimensioni (metriche) 223.329 x 163.456 x 79.420 m
Dimensioni (imperiali) 732.71 x 536.27 x 260.56 feet
Versione del programma 5.01.00
