Skywalk Allgäu, ścieżka w koronach drzew, Scheidegg, Niemcy

• 3D Viewer | Google
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

1113x

Konstrukcje mostów podwieszonych

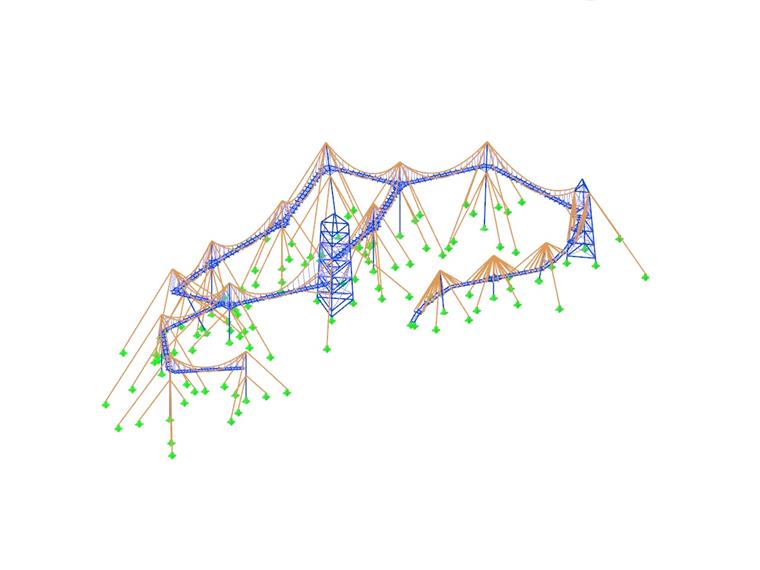

Wymiary wskazane poniżej dotyczą całego układu.

Długość: 222 m | Szerokość: 162 m | Wysokość: 79 m
Liczba węzłów: 1,578 | Pręty: 3 878 | Elementy skończone: 4,625 | Materiały: 7 | Przekroje: 51

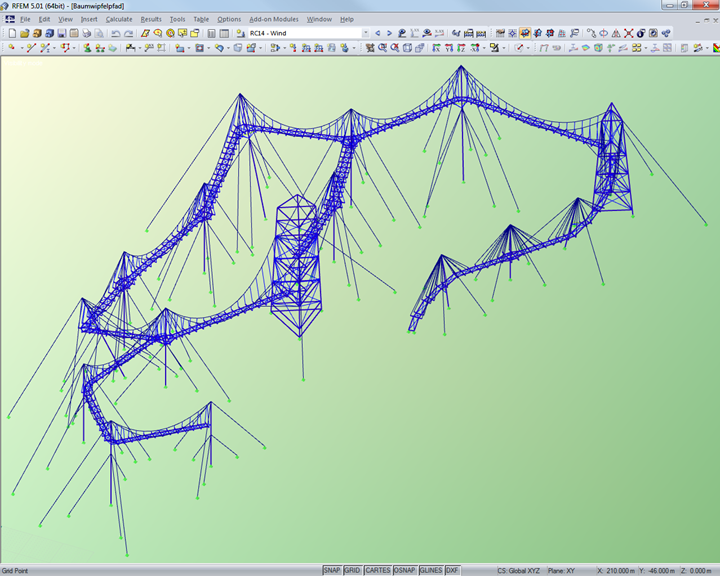

Analiza statyczno-wytrzymałościowa całej konstrukcji stalowej została przeprowadzona w RFEM klienta przez Dlubal Software, firmę Meyer+Schubart.

Konstrukcja

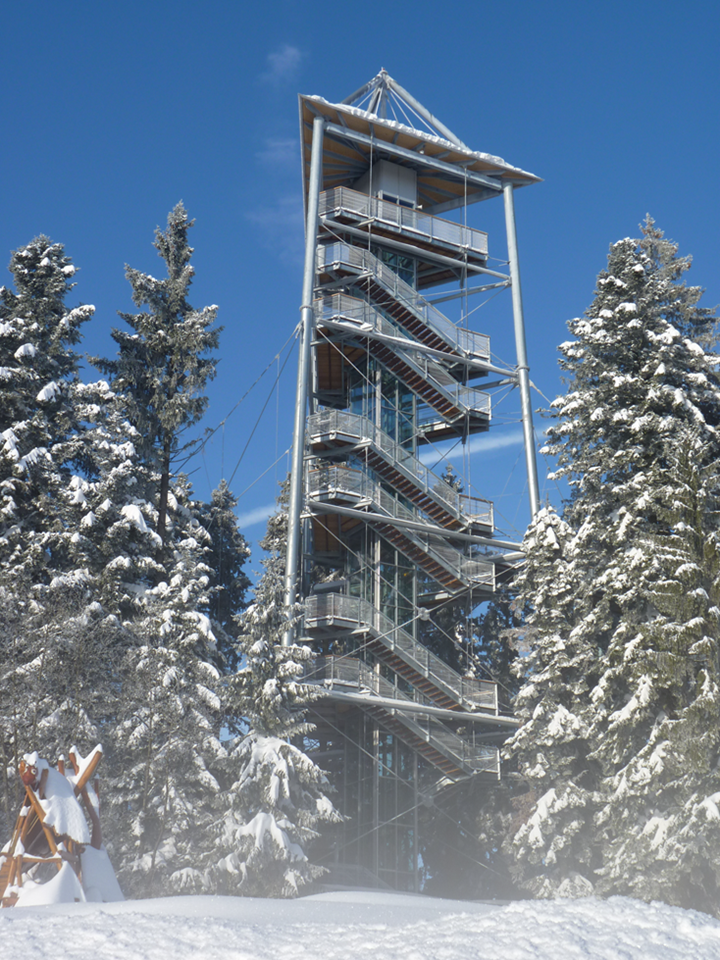

Konstrukcja wieży widokowej zbudowana jest na planie trójkąta i składa się z rurowych słupów o średnicy 508 mm, połączonych za pomocą rurowych prętów poprzecznych i stężeń w kilku płaszczyznach.

Na poziomie 30 m, wieża jest dodatkowo zastabilizowana elementami kablowymi PV 150, produkowanymi przez niemiecką firmę Pfeifer. Na ścieżkę zwiedzający mogą się dostać korzystając ze schodów lub przeszklonej windy.

Konstrukcja drugiej, mniejszej wieży (wys. ok. 40 m), jest także zbudowana na planie trójkąta (po prawej stronie na rysunku powyżej). Wieża ma istotne znaczenie dla usztywnienia całego układu konstrukcyjnego i stanowi punkt podparcia dla dołączonego elementu dostępowego do schodów. Ścieżka jest podwieszoną konstrukcją z trzema pylonami, która jest mniej podatna na wibracje w porównaniu z ustrojem podwieszonym. Jest to szczególnie ważne w kontekście bezpiecznego i komfortowego korzystania ze schodów.

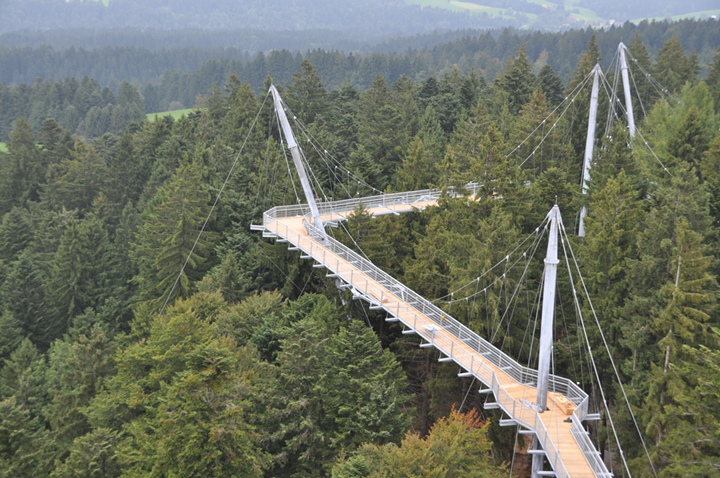

W zależności od długości przęsła, podwieszane liny mostu wiszącego mają średnicę od 28.3 do 36.3 mm. Aby zapobiec niepożądanym zachowaniom odciągów o długości do 68 m, wskutek wpływów aerodynamicznych, są one częściowo stabilizowane dodatkowymi linami, cieńszymi niż kable główne.

Warto także zauważyć, że niemiecka firma Biedenkapp Stahlbau wygrała M&T Metal Construction Price w roku 2011 w kategorii konstrukcji stalowych.
