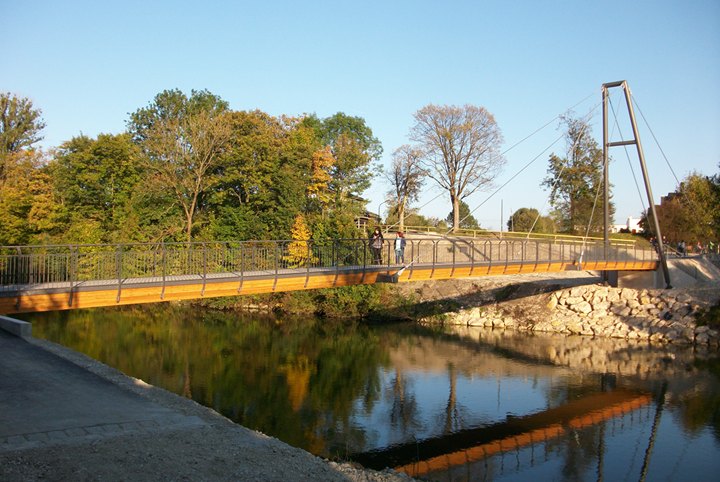

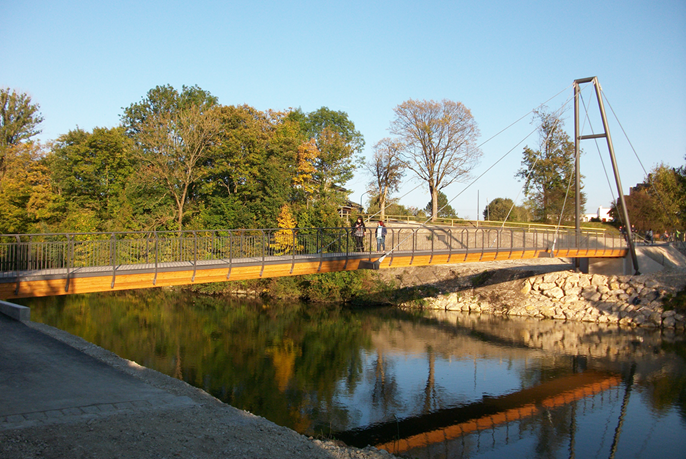

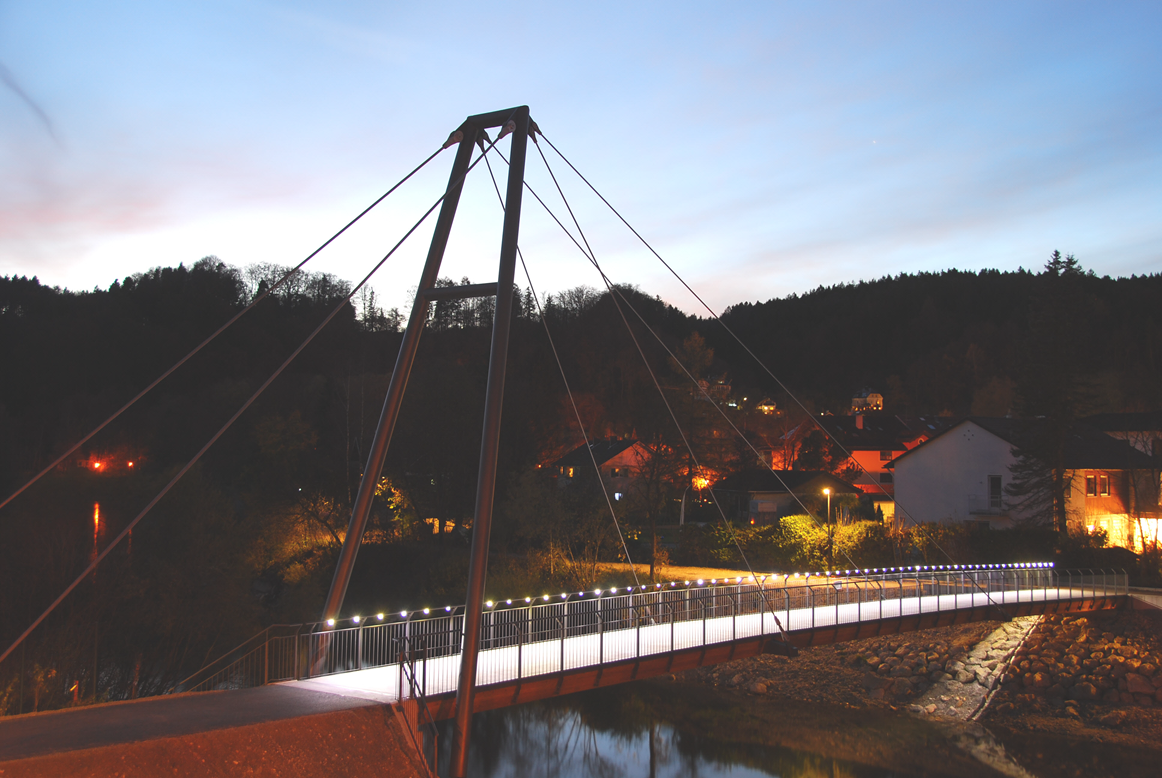

Вантовый мост «Walsersteg» через реку Лойзах, Германия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

1118x

Вантовый мост

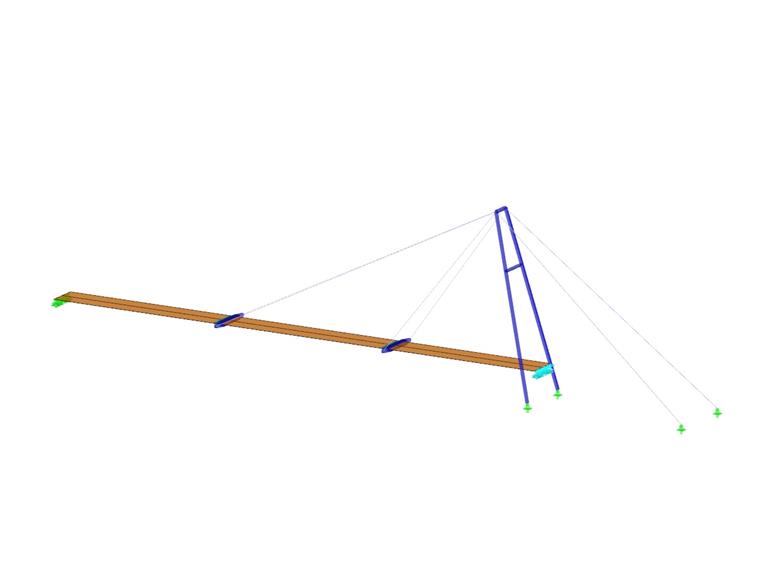

Конструкция

На балки из клееного бруса, необходимые для изготовления настила размером 280 х 44 м, потребовалось 60 м3 клееной еловой древесины.

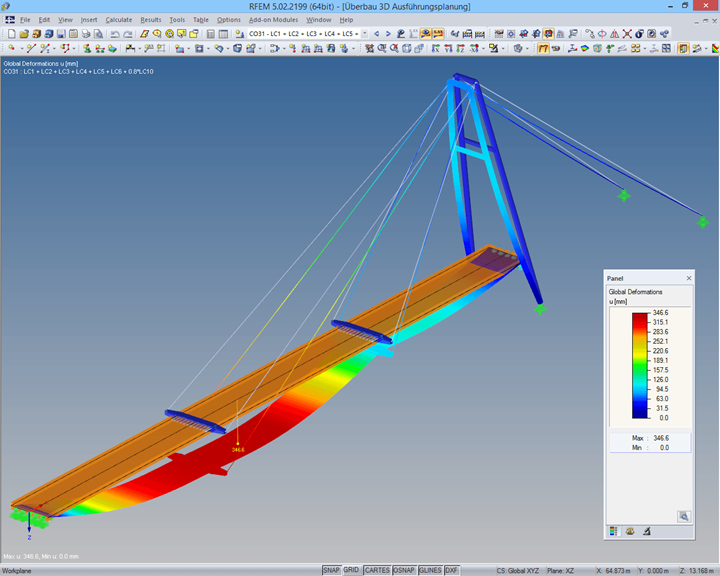

Балка изогнута прибл. на 40 см и разделена на три пролета длиной 16 м (2x) и 14 м (1x). Соединения были рассчитаны как полномерные и укреплены поперечными балками, сделанными из сварных двутавровых сечений (h / b / t / s = 400/500/40/40 мм) из стали S 355, в камерах которых были заводским способом точно установлены балки из отдельных блоков.

Концы обоих поперечных балок затем закреплены вантами (d = 40 мм), прикрепленными к капители пилона. Надстройка удерживается на берегах реки с помощью двух анкерных тросов диаметром 60 мм, прикрепленных к фундаменту под землей. Максимальное усилие троса в предельном состоянии по несущей способности составляет около 1700 кН (расчетная нагрузка). В общей сложности было для анкеровки и закрепление моста использовано около 130 м полностью закрытых проволочных канатов.

А-образный пилон, высотой около 15 м, сделан из стальных труб (355 х 25 мм) марки S 355. Он был изготовлен на заводе и кроме двух болтовых стыковых соединений с накладками, полностью сварен. Максимальная осевая сила круглого сечения достигает в предельном состоянии по несущей способности прибл. 1800 кН.
