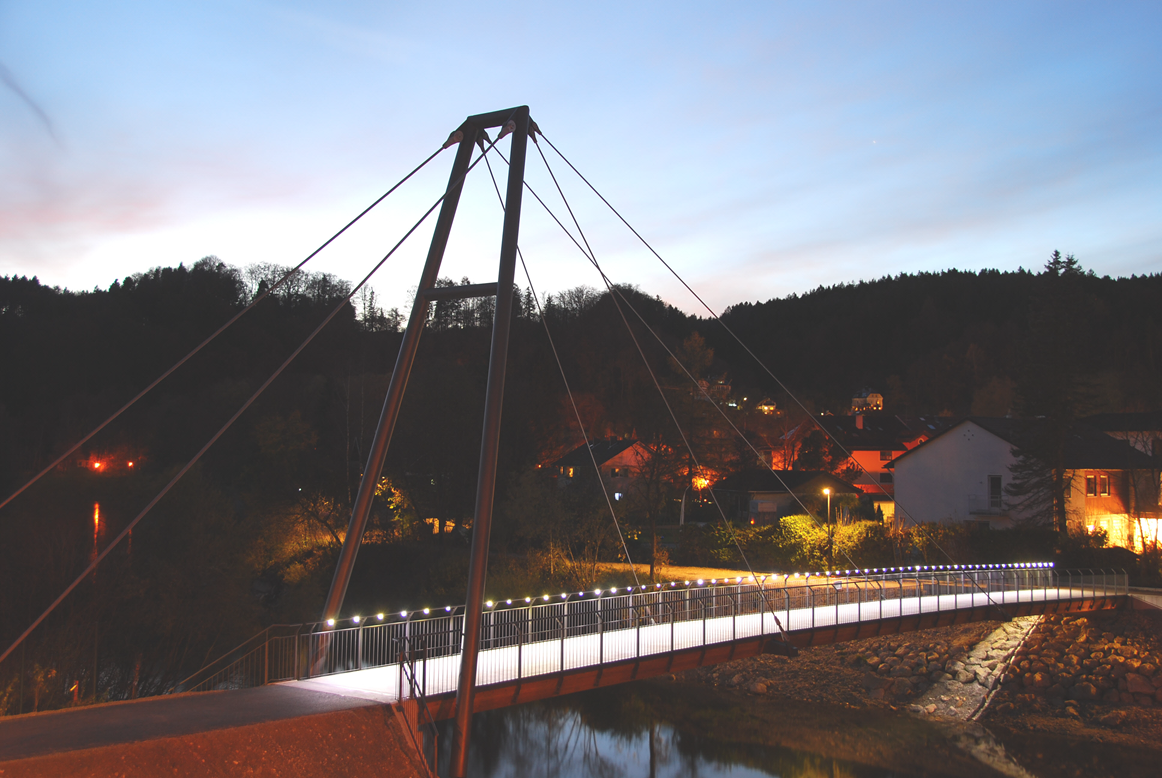

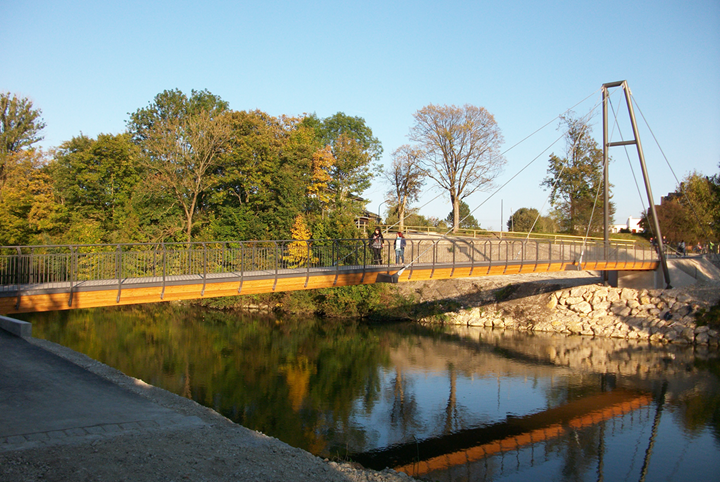

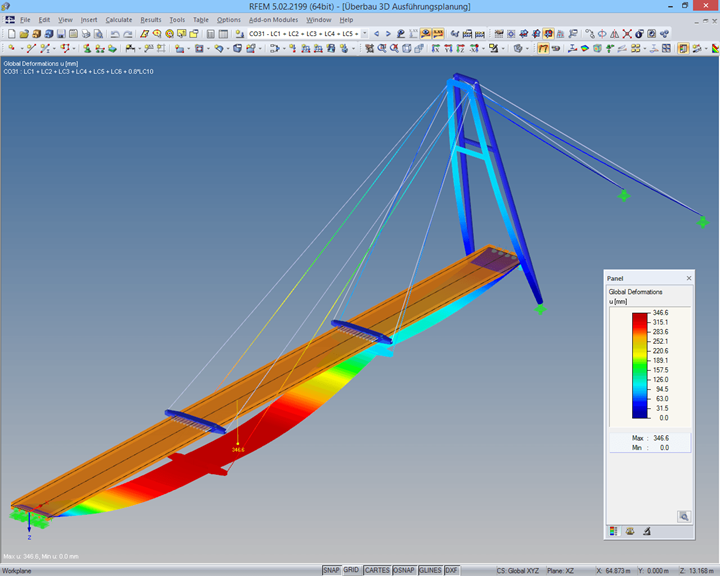

Pont à haubans « Walsersteg » de la rivière Loisach, Allemagne

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

1118x

Pont à haubans

Caractéristiques techniques

Une poutre en lamellé-collé de 280 cm de large et 44 cm de haut a été fabriquée à partir de 60 m³ d'épicéa pour le tablier du pont.

La poutre est cambrée d'environ 40 cm et divisée en deux travées de 16 m de long et une troisième de 14 m de long. Les assemblages ont été conçus comme des recouvrements à l'aide traverses composées de profilés en H soudés (h/b/t/s = 400/500/40/40 mm) en acier S 355 et montées en usine dans les poutres avec une grande précision.

Les extrémités des deux traverses sont reliées à la tête du pylône à l'aide de câbles de 40 mm de diamètre. La superstructure est retenue sur les berges de la rivière par deux câbles d'ancrage de tirants de 60 mm de diamètre ancrés dans les sous-structures du sol. La force maximale des câbles à l'ELU est d'environ 1 700 kN (charge de calcul). Environ 130 m de câbles clos ont été utilisés pour l'haubanage et l’ancrage.

Le pylône en forme de A d'environ 15 m de haut est composé de tubes en acier de 355 x 25 mm en acier S 355. Il a été entièrement fabriqué et soudé en usine, à l'exception de deux assemblages par éclisse vissés. L'effort normal maximal dans la section circulaire est d'environ 1 800 kN à l'ELU.
