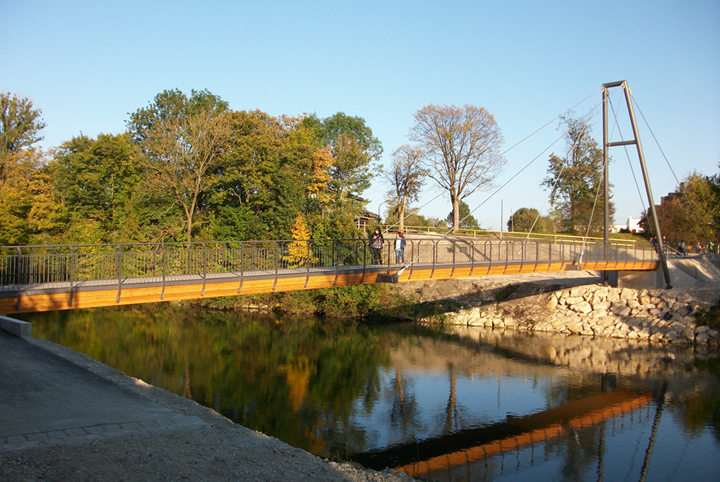

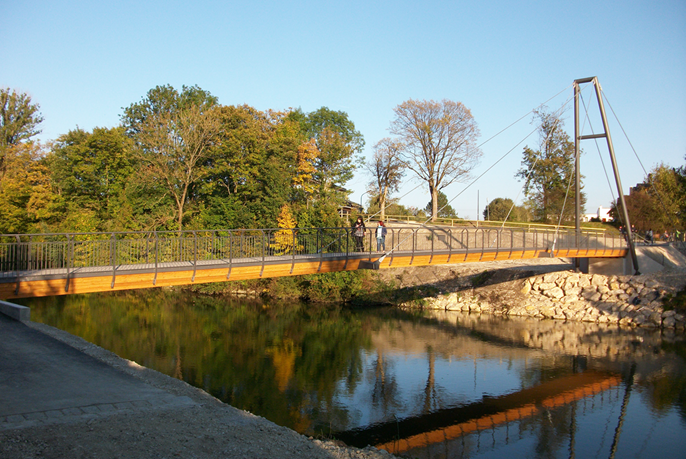

Ponte suspensa "Walsersteg" sobre o rio Loisach, Alemanha

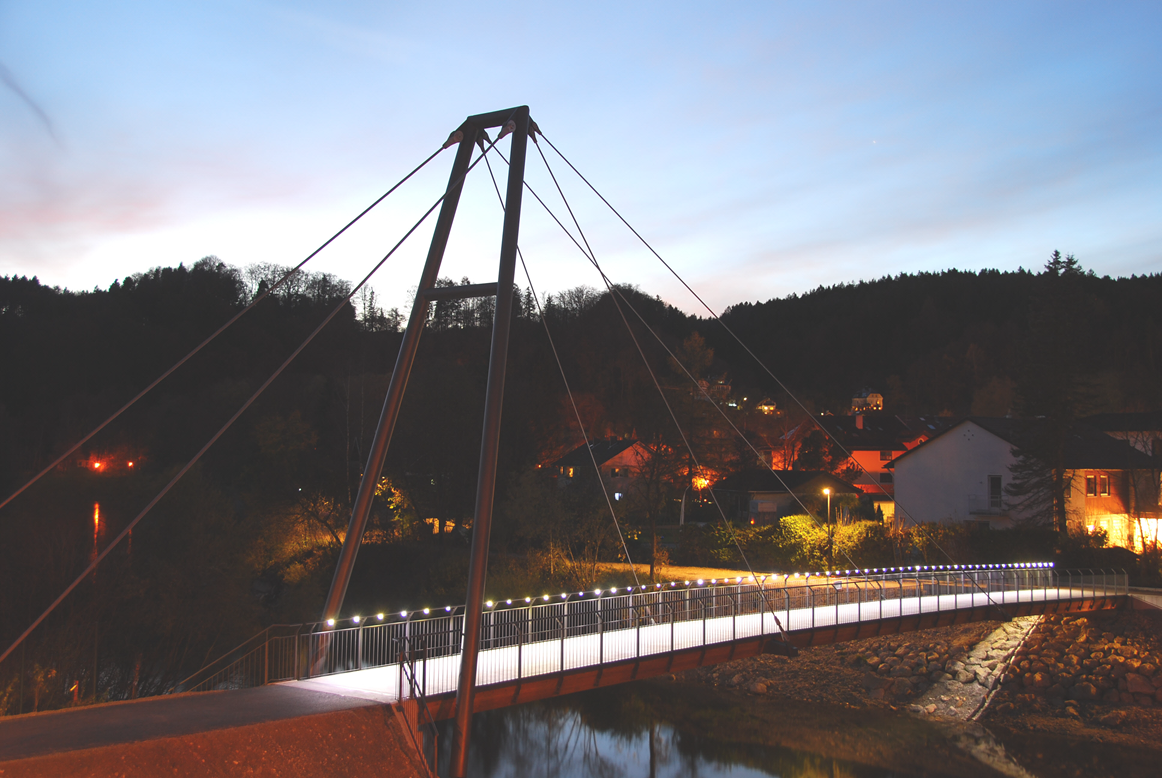

A ponte "Walsersteg" une as duas margens do rio Loisach na cidade de Wolfratshausen, no sul da Alemanha.

A ponte suspensa, destinada a peões e ciclistas, tem uma largura de 3 m e um vão de 46 m.

Estrutura

Para a viga do tabuleiro da ponte atirantada, foram utilizados 60 m³ de madeira laminada colada de abeto para a produção de um bloco com as dimensões largura x altura = 280 x 44 cm.

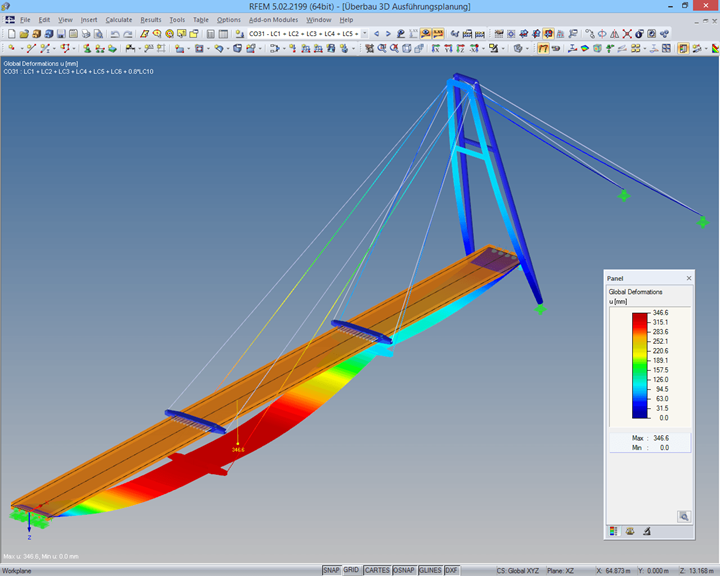

A viga do tabuleiro tem uma contra-flecha de aproximadamente 40 cm e está subdividida em três vãos, com os respetivos comprimentos de 16 m (x2) e 14 m (x1). As juntas foram dimensionadas como juntas completas e foram implementadas através de vigas de distribuição de perfil em H soldado (h/b/t/s = 400/500/40/40 mm) da classe de aço S 355, em cujas cavidades entre as almas foram encaixadas as vigas de bloco.

As extremidades de ambas as vigas de distribuição estão atirantadas com cabos (d=40 mm) ao topo da torre. A superstrutura é retida nas margens do rio através de dois cabos de ancoração com diâmetro de 60 mm, que estão ancorados na substrutura já debaixo do solo. A força máxima nos cabos para o estado limite último ronda os 1700 kN (força de cálculo). No total, foram utilizados aproximadamente 130 m de cabos de aço completamente fechados para espiar e ancorar o mecanismo.

A torre em forma de A tem aproximadamente 15 m de altura e é constituída por tubos de aço de 355x25 mm da classe de aço S 355. A estrutura da torre, à exceção de duas ligações com cobre-junta aparafusadas, foi soldada na totalidade. O esforço axial máximo na secção circular é de aprox. 1800 kN para o estado limite último.



Especificações do projeto

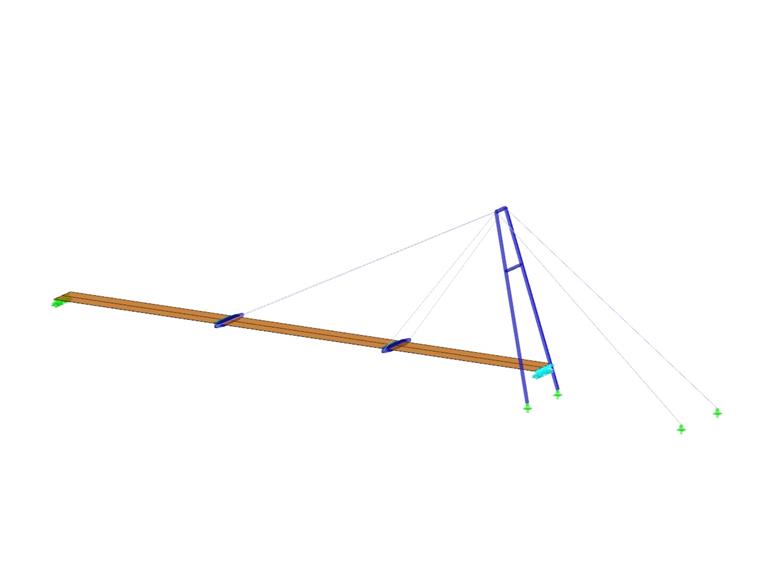

Dados do modelo

Número de nós 40
Número de linhas 50
Número de barras 28
Número de superfícies 3
Número de casos de carga 13
Número de combinações de cargas 38
Número de combinações de resultados 2
Peso total 40,185 t
Dimensões 61,500 x 6,500 x 15,750 m
Versão do programa 5.02.00
