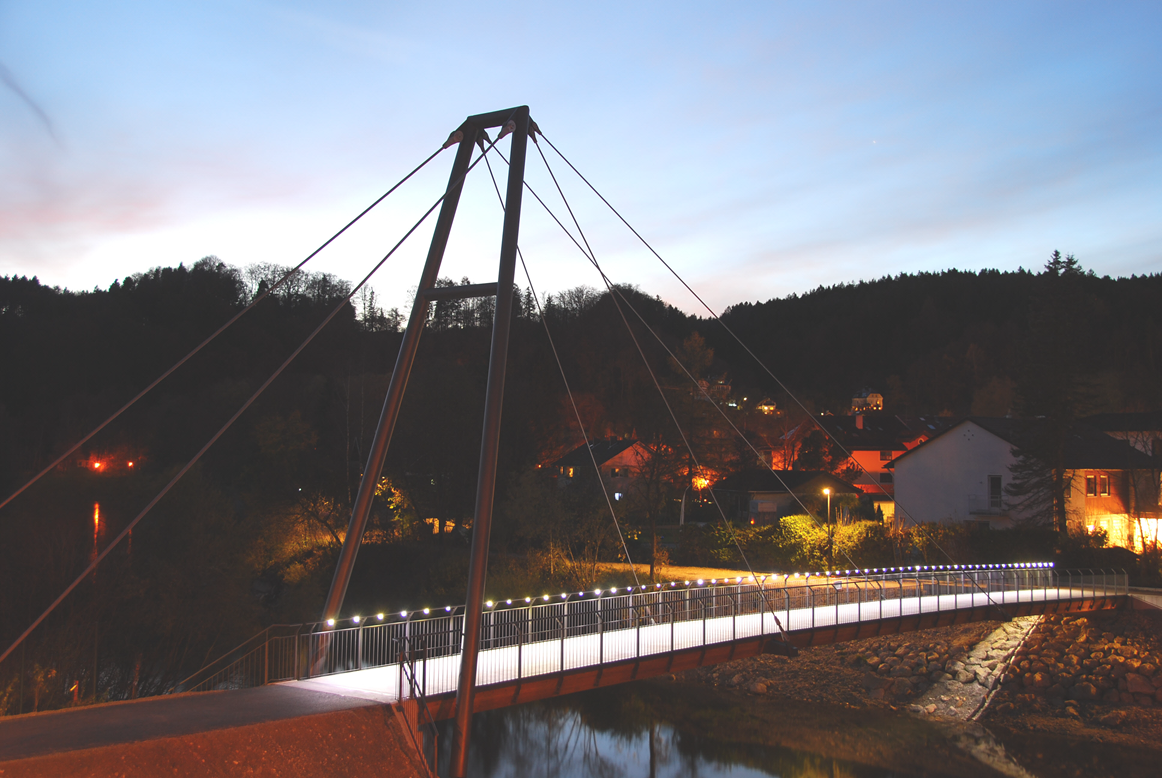

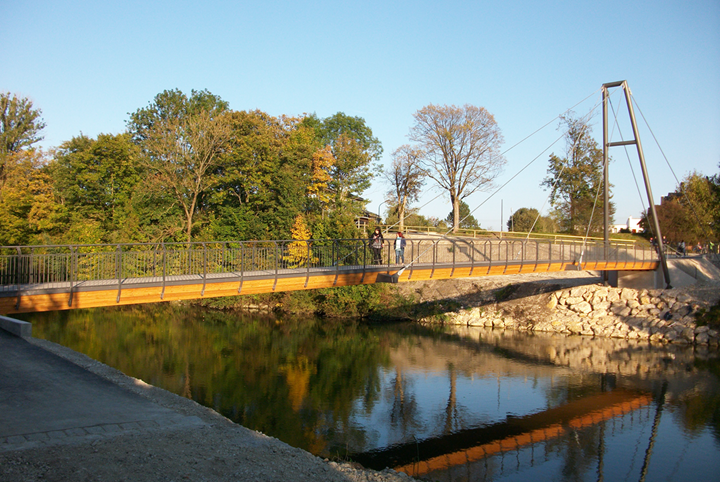

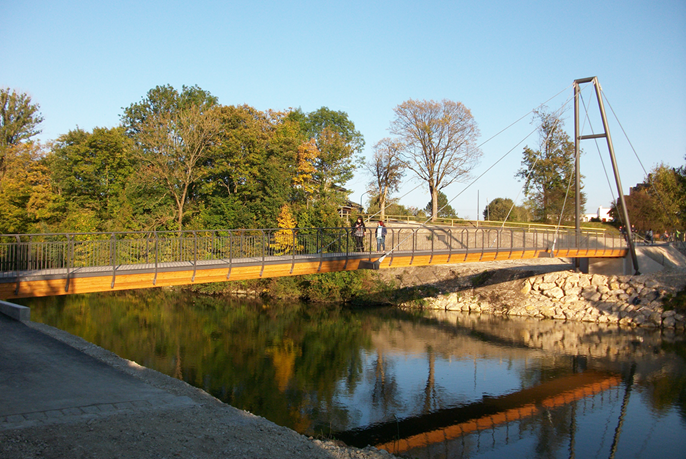

"Walsersteg" - Ponte a pilone unico sul fiume Loisach

Il ponte "Walsersteg" collega entrambi i lati del fiume Loisach, nel sud della città vecchia di Wolfratshausen, in Germania.

Il ponte a pilone per pedoni e ciclisti ha una larghezza di 3 me una larghezza della campata di 46 m.

Struttura

Una quantità di 650 m3 di legno di abete lamellare incollato è stata necessaria affinché l'impalcato producesse una trave incollata con dimensioni di larghezza x profondità di 310 x 44 cm.

La trave è incurvata di circa 15,7 pollici e suddivisa in tre campate con lunghezze di campata singola di 52,4 piedi (2x) e 14,9 piedi (1x). I giunti sono progettati come giunti completi e sono dotati di travi trasversali costituite da sezioni ad H saldate (h/b/t/s = 15.7/19.6/1.5/1.5 pollici) di acciaio di qualità S 355, nelle camere di cui il blocco le travi sono state montate accuratamente in fabbrica.

Le estremità di entrambe le travi trasversali sono fissate con cavi (d = 40 mm) fissati alla testa del pilone. La sovrastruttura è trattenuta sulle rive del fiume da due cavi di ancoraggio di d = 2,3 pollici, che sono ancorati dalle sottostrutture nel terreno. La massima forza del cavo nello stato limite ultimo è di circa 1.700 kN (carico di progetto). Un totale di circa 130 m di funi completamente chiuse è stato utilizzato per l'ancoraggio di tiranti e tiranti.

Il pilone a forma di A è alto circa 15 m ed è costituito da tubi di acciaio (355 x 25 mm) di acciaio di grado S 355. È fabbricato in fabbrica e completamente saldato ad eccezione di due giunti di giunzione bullonati. La forza assiale massima nella sezione circolare è di ca. 1.800 kN allo stato limite ultimo.

Statica e costruzione Ingenieurbüro Robert Buxbaum, Wolfratshausen
www.ib-buxbaum.de
Investitore Schaffitzel Holzindustrie GmbH + Co. KG, Schwäbisch Hall, Germania
Schaffitzel + Miebach GmbH, Lohmar, Germania
Steel and Mechanical Engineering Graf GmbH, Weinböhla
Krämmel GmbH & Co.KG, Wolfratshausen, Germania
Maurer Söhne GmbH & Co.KG, Monaco di Baviera
Committente Città di Wolfratshausen, in Germania
www.wolfratshausen.de


Specifiche del progetto

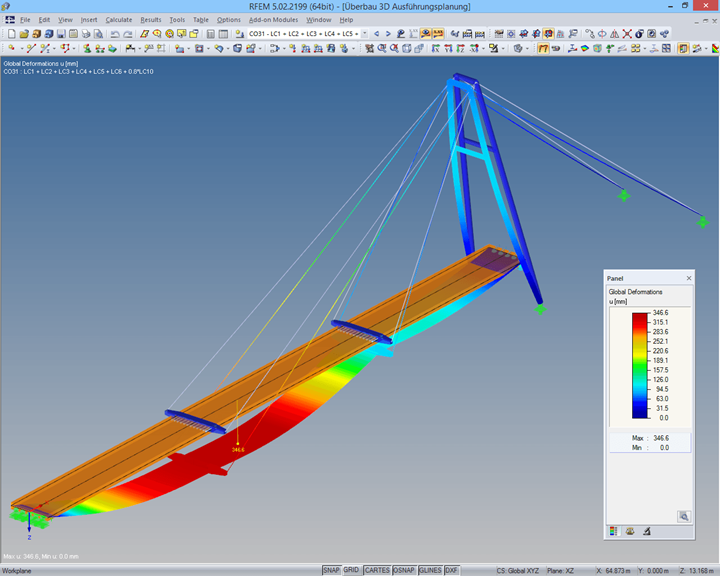

Dati modello

Numero di nodi 40
Numero di linee 50
Numero di aste 28
Numero di superfici 3
Numero di casi di carico 13
Nr. di combinazioni di carico 38
Nr. di combinazioni di risultati 2
Peso totale 40,185 t
Dimensioni (metriche) 61.500 x 6.500 x 15.750 m
Dimensioni (imperiali) 201.77 x 21.33 x 51.67 feet
Versione del programma 5.02.00
