Pylonový most „Walsersteg“ přes řeku Loisach, Německo

Projekt zákazníka

Statika Ingenieurbüro Robert Buxbaum
Wolfratshausen, Německo
www.ib-buxbaum.de
Konstrukce Schaffitzel Holzindustrie GmbH + Co. KG
Schwäbisch Hall, Německo

Schaffitzel + Miebach GmbH
Lohmar, Německo

Stahl- und Maschinenbau Graf GmbH
Weinböhla, Německo

Krämmel GmbH & Co. KG
Wolfratshausen, Německo

Maurer Söhne GmbH & Co. KG
Mnichov, Německo
Investor Město Wolfratshausen, Německo
www.wolfratshausen.de

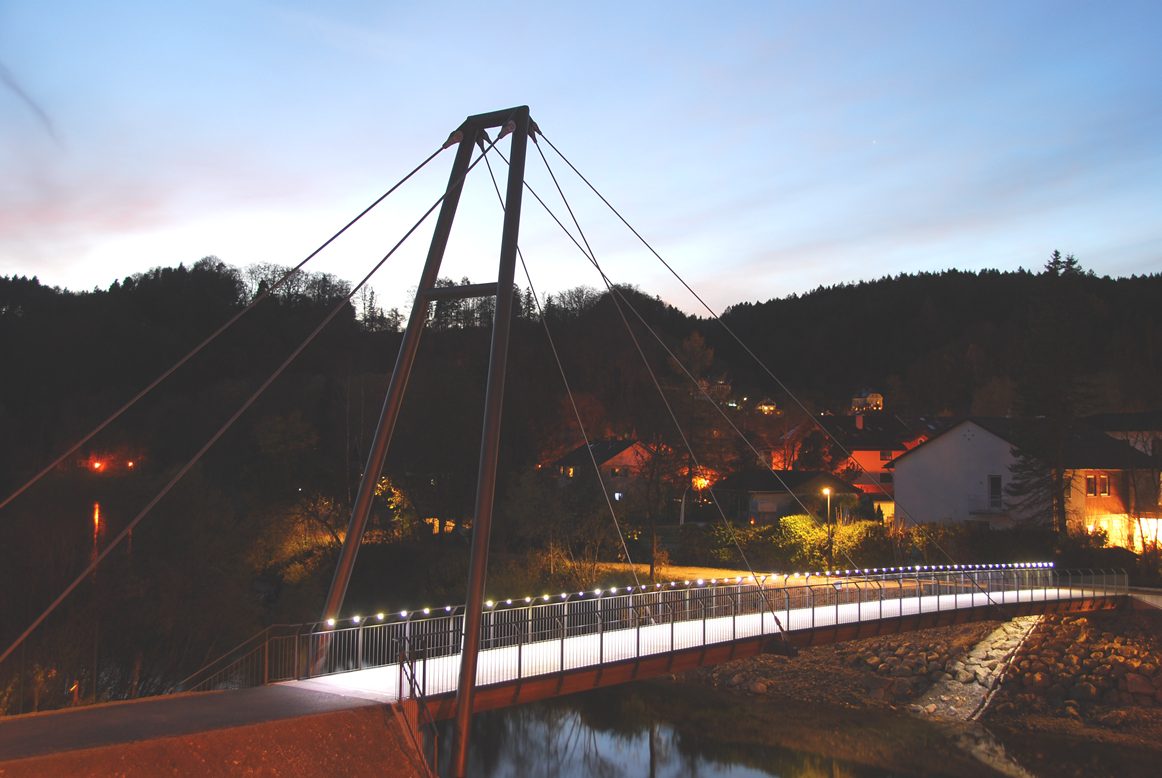

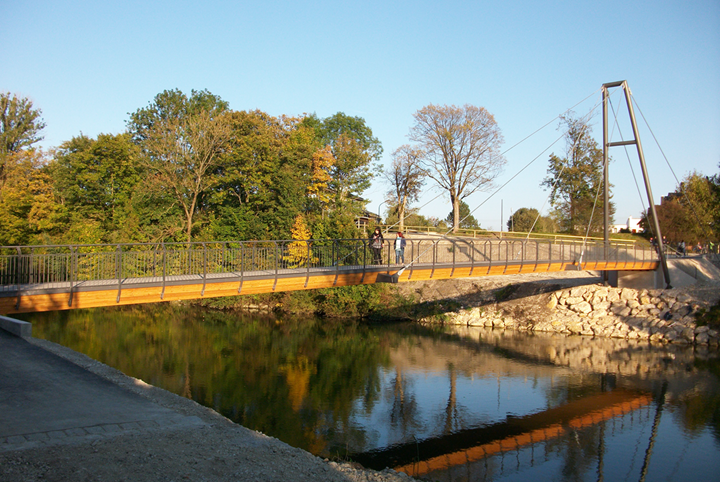

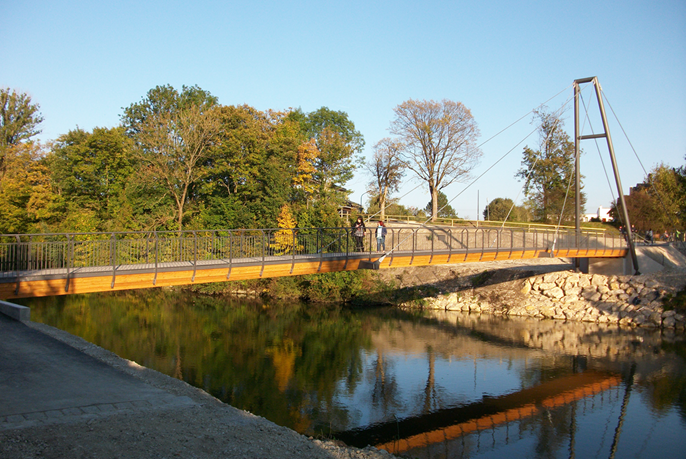

V říjnu 2013 byla otevřena „Walsersteg“, lávka pro pěší a cyklisty postavená přes řeku Loisach, na jihu starého města Wolfratshausen v Německu. Most spojuje stávající dopravní cesty na obou stranách řeky.

Otevřený most se klene přes řeku Loisach bez jediného mezisloupu a má pouze jeden pylon na jedné straně. Konstrukce je 3 metry široká a rozpětí dosahuje 46 metrů.

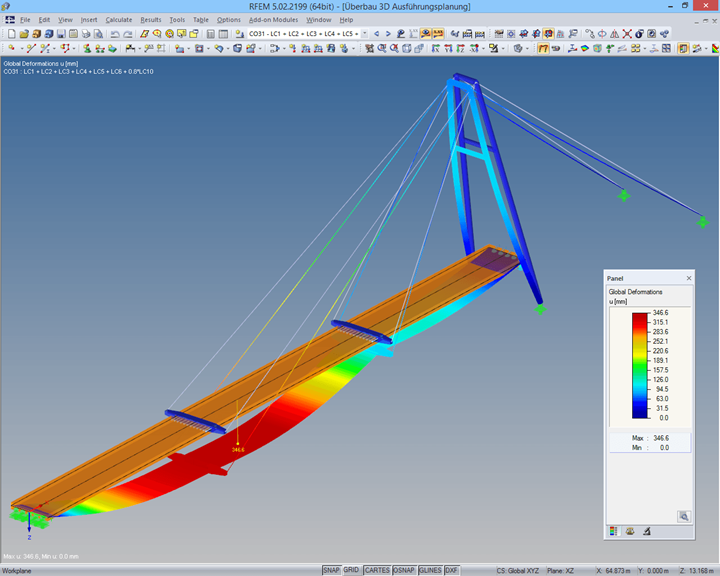

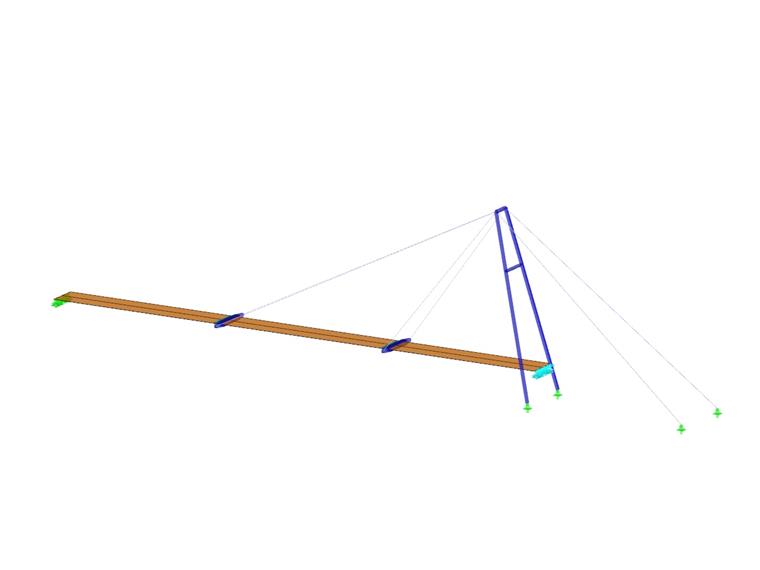

Konstrukce

Mostovku, lepený lamelový nosník o rozměrech 280 cm (š) x 44 cm (v), bylo potřeba vyrobit ze zhruba 60 m³ lepeného lamelového smrkové dřeva.

Nosník, vyklenutý přibližně 40 cm, je rozdělen na tři pole s rozpětím 2 x 16 metrů a 1 x 14 metrů. Spoje deskových nosníků jsou navrženy na plnou únosnost a jsou opatřeny příčnými nosníky ze svařovaného H profilu (h/b/t/s = 400/500/40/40 mm) z oceli S 355, do jejichž komor byly s velkou přesností namontovány deskové nosníky.

Konce obou příčných nosníků jsou zavěšeny na kabely o průměru 40 mm a ukotveny do hlavy pylonu. Konstrukce je uložena na břehu řeky dvěma upevňovacími kabely o průměru 60 mm, které jsou ukotveny do betonových bloků. Maximální síla v kabelu pro mezní stav únosnosti je zhruba 1700 kN (návrhové zatížení). Na kotvení a na připevňovací lana bylo použito približně 130 metrů kabelů.

Pylon ve tvaru písmene A je zhruba 15 metrů vysoký a sestává z ocelových trubek (355 x 25 mm, S 355). Byl vyroben dílensky a je celý svařený kromě dvou šroubových spojů. Maximální osová síla v kruhovém průřezu dosahuje přibližně 1800 kN v mezním stavu únosnosti.
