12. Januar 2014

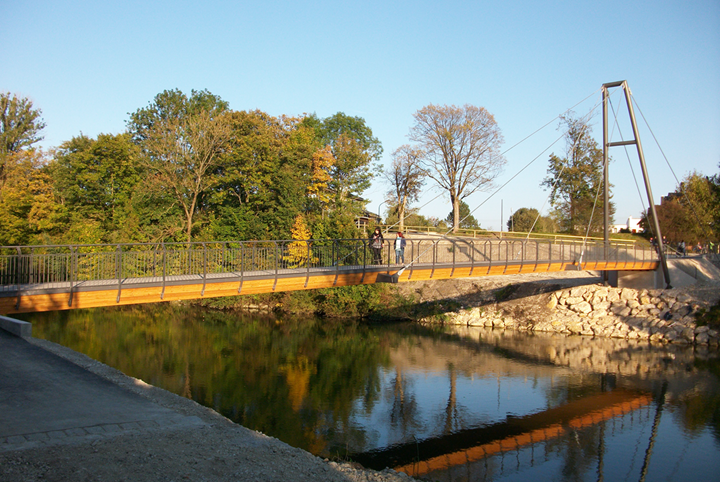

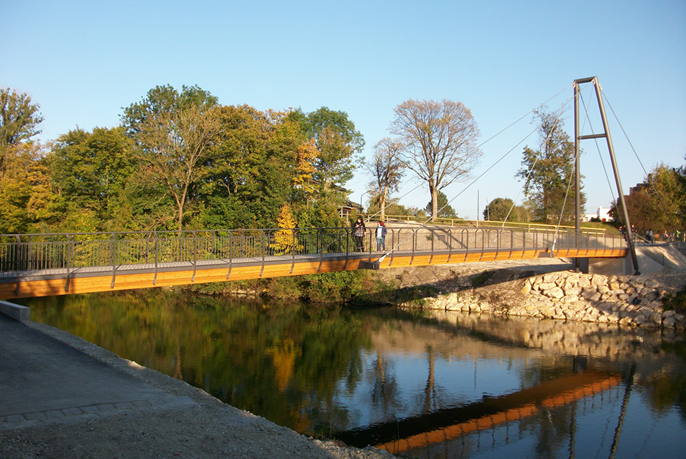

Pylonbrücke „Walsersteg“ über die Loisach

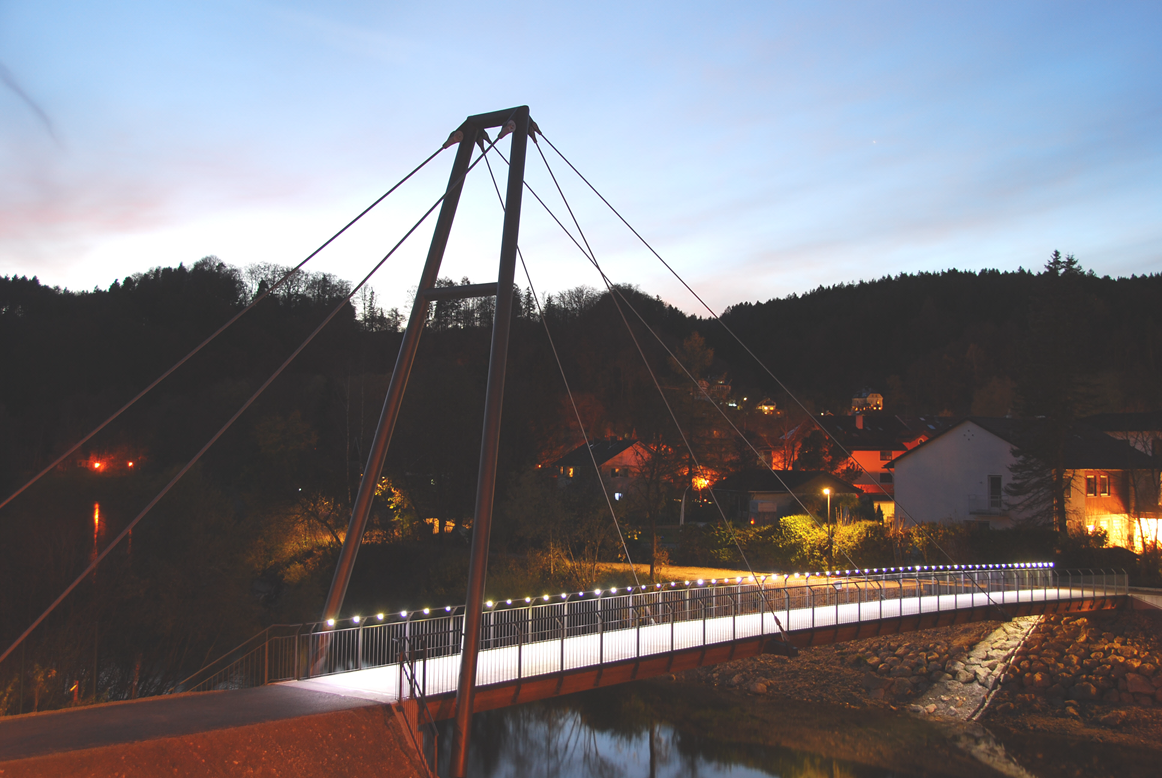

Südlich der Altstadt von Wolfratshausen überspannt der „Walsersteg“ den Fluss Loisach.

Die ungedeckte, einseitig abgespannte Pylonbrücke für Fußgänger und Radfahrer ist 3 m breit und hat eine Spannweite von 46 m.

Konstruktion

Für den Streckträger (Fahrbahnträger der Schrägseilbrücke) wurde aus 60 m³ Fichten-Brettschichtholz ein blockverleimter Träger mit den Abmessungen Breite x Höhe = 280 x 44 cm gefertigt.

Er ist ca. 40 cm überhöht und in drei Felder mit Einzelstützweiten von zweimal 16 m und einmal 14 m unterteilt. Die Stöße sind als Vollstoß ausgebildet und mittels Traversen aus geschweißten H‑Profilen (h/b/t/s = 400/500/40/40 mm) in Stahlgüte S 355 ausgeführt, in deren Kammern die Blockträger werkseitig genau eingepasst wurden.

Die Enden der beiden Traversen werden jeweils zum Pylonkopf mit Seilen d=40 mm abgespannt. Landseitig wird der Überbau von zwei Rückverankerungsseilen d=60 mm gehalten, die über die Unterbauten in den Baugrund verankert sind. Die maximale Seilkraft im GZT beträgt rund 1.700 kN (gamma-fach). Insgesamt wurden rund 130 m vollverschlossene Spiralseile für die Abspannung und Rückverankerung verwendet.

Der ca. 15 m hohe A‑förmige Pylon besteht aus Stahlrohren 355x25 mm in Stahlgüte S 355 und wurde werkseitig, bis auf zwei geschraubte Laschenstöße, vollständig geschweißt hergestellt. Die maximale Normalkraft im Rohrquerschnitt beträgt rund 1.800 kN im GZT.



Projektspezifikationen

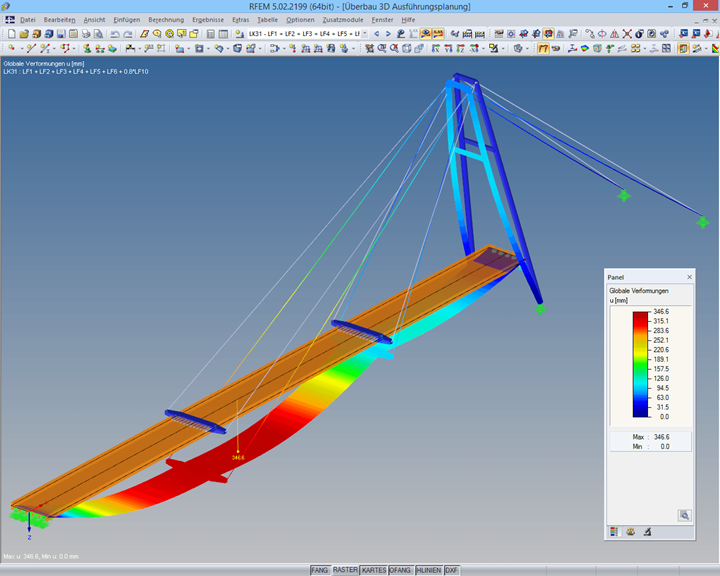

Modelldaten

Anzahl Knoten 40
Anzahl Linien 50
Anzahl Stäbe 28
Anzahl Flächen 3
Anzahl Lastfälle 13
Anzahl Lastkombinationen 38
Anzahl Ergebniskombinationen 2
Gesamtgewicht 40.185 t
Abmessungen 61.500 x 6.500 x 15.750 m
Programmversion 5.02.00
