Отель Интерконтиненталь в Давосе, Швейцария

Проект заказчика

Строительное проектирование
Sailer Stepan und Partner GmbH, Beratende Ingenieure für Bauwesen VBI,
Мюнхен, Германия
www.ssp-muc.com

В декабре 2013 года в Давосе, Швейцария, был открыт отель с необычной архитектурой. Здание имеет форму "Золотое яйцо" и расположено на склоне горы. Форма здания - эллиптическая, все углы загругленные. Отель был построен из железобетона и его внешние размеры составляют примерно 105 м х 40 м.

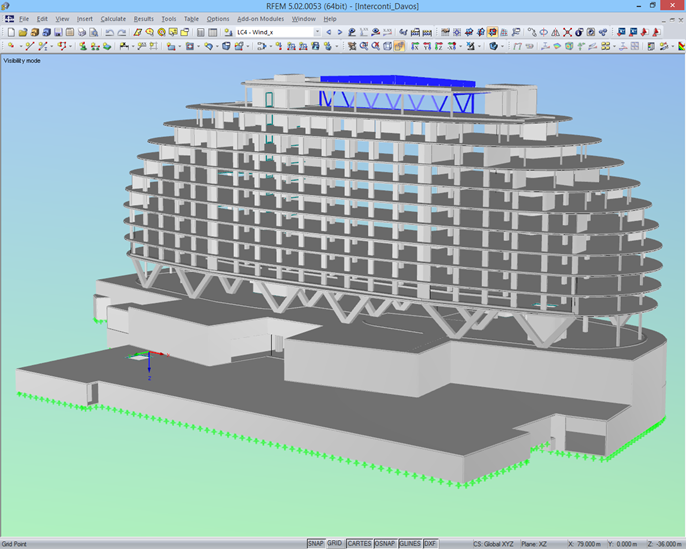

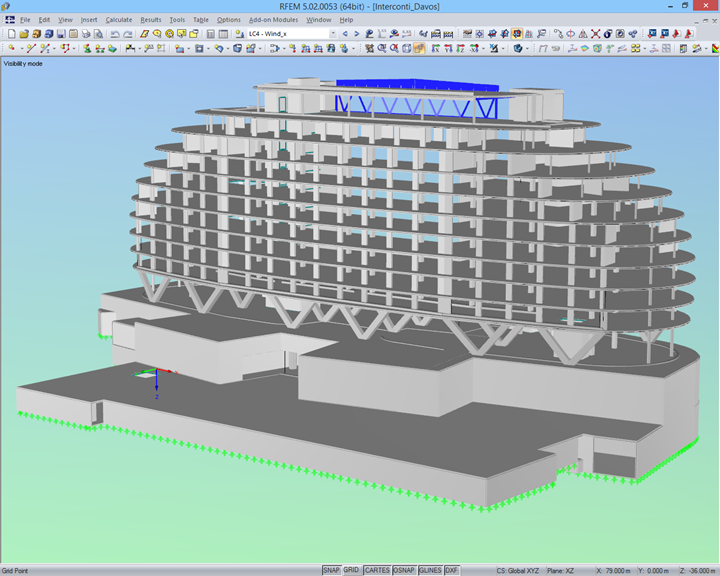

Расчет конструкций с помощью 3D-модели был выполнен немецким инженерным бюро Sailer Stepan & Partners, которое применило программу расчета конструкций RFEM от Dlubal Software. Кроме того, инженеры-проектировщики провели сравнительный расчет с помощью программы для расчета балок.

Конструкция

Овальное одиннадцатиэтажное главное здание опирается на три этажа основания. Для размещения конференц-залов, ресторанов и банкетного зала на первом этаже были необходимы более широкие сетки колонн. Поэтому на первом этаже были расположены клинообразные колонны. Таким способом можно было создать меньшие и более эффективные сетки колонн в верхних этажах. К тому же клинообразные колонны горизонтально соединяют перекрытие первого этажа с подвалом.

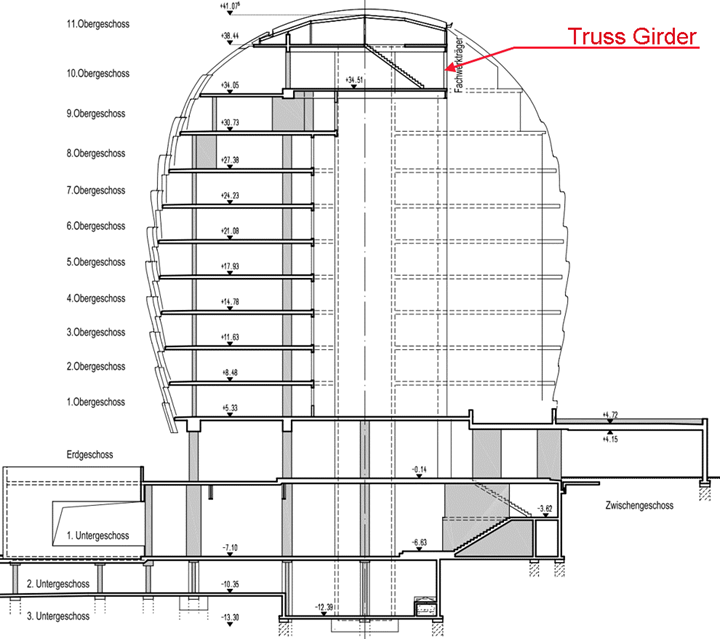

Перекрытие 10-го этажа, где размещается "скай лонж", перекрывает внутренний двор длиной 34 м. Именно поэтому в этой части здания была спроектирована решетчатая балка высотой в весь этаж, с которой монолитно связаны составные балки двух перекрытий 9-го и 10-го этажа.

Так как здание было спроектировано без соединений, решетчатая балка была интегрирована в конструкцию здания без каких-либо перемещаемых узлов. Благодаря высокому сопротивлению изгибу балка соединяет два ядра жесткости на верхних концах, как горизонтальная балка, и эластично закреплена в смежных стенах.

Та как здание отеля находится в сейсмической зоне Z2 согласно норме SIA 261, соответствующие сейсмические расчеты были выполнены в дополнение к расчету конструкций.
