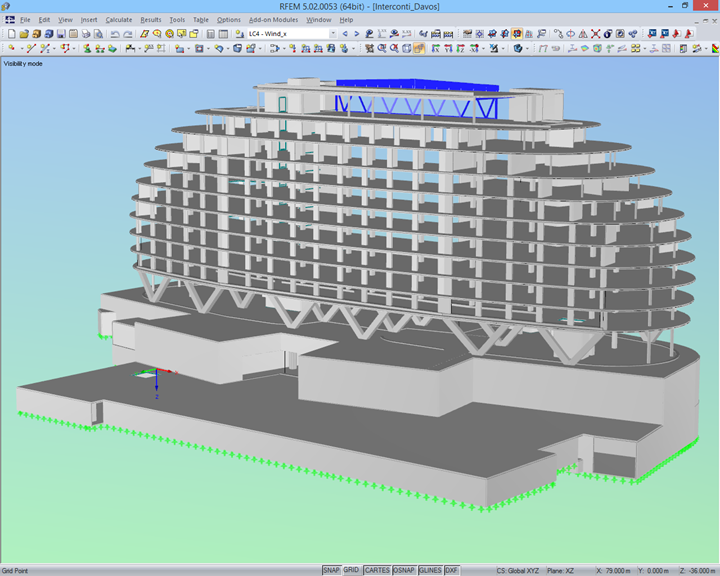

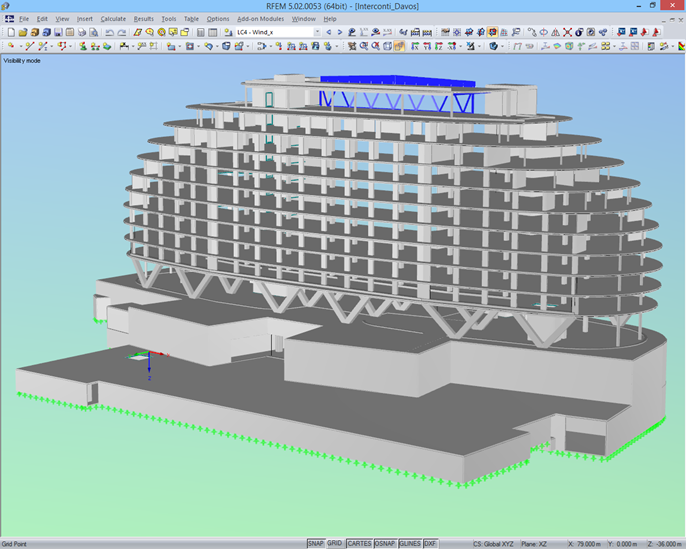

Le calcul de structure du modèle 3D a été réalisé par le bureau d’études allemand Sailer Stepan & Partners, qui a utilisé le logiciel de calcul de structure RFEM de Dlubal Software. De plus, les ingénieurs structures ont effectué un calcul comparatif à l’aide d’un logiciel de calcul de structures filaires.
Construction
Le bâtiment principal ovale de onze étages s’articule autour de trois sous-sols. Pour accueillir des salles de séminaire, des restaurants et une salle de bal au rez-de-chaussée, une grille de poteaux plus large était nécessaire. Des poteaux en V ont donc été disposés au RDC. Il a ainsi été possible de définir des grilles de poteaux plus petites et plus efficaces dans les étages supérieurs. De plus, les poteaux en V relient horizontalement le plafond du RDC à la cave.
Le 10ème étage, où se trouve le sky lounge, s’étend sur une cour intérieure d’une longueur de 34 m. C’est pourquoi une poutre-treillis mixte d’un étage a été conçue dans cette partie du bâtiment, à laquelle les deux plafonds à poutres mixtes des 9ème et 10ème étage sont connectés de manière monolithique.
Le bâtiment ayant été conçu sans assemblages, la poutre-treillis a été intégrée à la structure du bâtiment sans assemblages mobiles. Grâce à sa résistance élevée à la flexion, la poutre relie les deux noyaux de raidissement aux extrémités supérieures à la manière d’une poutre horizontale et est maintenue élastiquement dans les voiles adjacents.
Le bâtiment de l’hôtel se situant dans la zone sismique Z2 selon la norme SIA 261, les calculs sismiques correspondants ont été effectués en plus du calcul de structure.
| Calcul de structure | Sailer Stepan und Partner GmbH, Ingenieure für Bauwesen VBI Munich, Allemagne www.structural-team |
