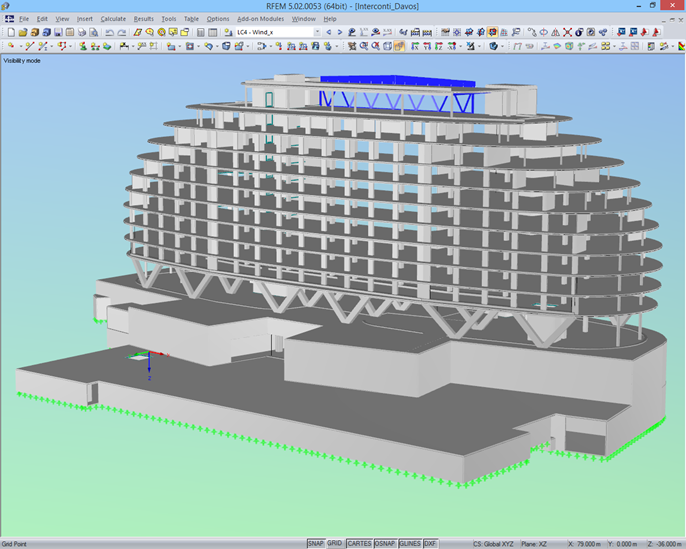

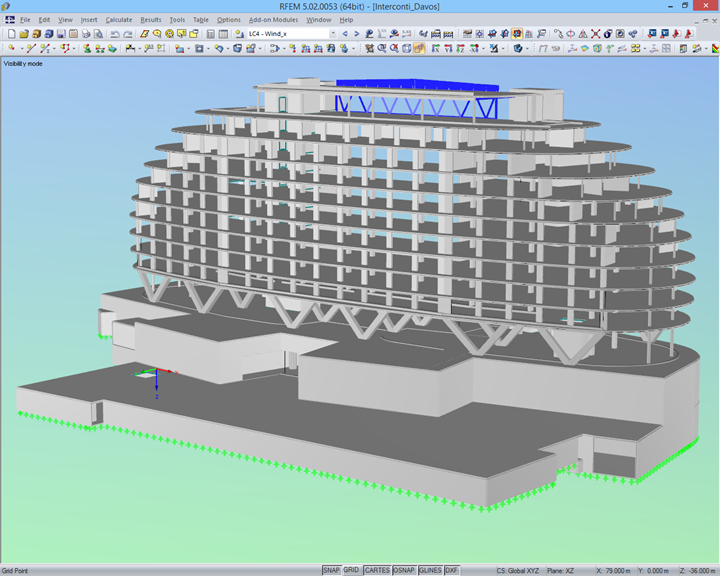

A análise estrutural do modelo 3D foi realizada pelo gabinete de engenharia alemão Sailer Stepan & Partners, que utilizou o software de cálculo de estruturas RFEM da Dlubal Software. Mais à frente, os engenheiros de estruturas efetuaram um cálculo comparativo através de um programa de análise de vigas.
Estrutura
O edifício principal oval com os seus onze andares está assente em três andares subterrâneos. Para permitir a implementação de espaços de formação, restaurantes e um salão de danças no primeiro andar, foi necessária uma disposição de pilares mais ampla. Foram, por isso, introduzidos pilares com forma em V no primeiro andar. Isto possibilitou a utilização de pilares mais pequenos e eficazes nos andares superiores. Além disso, os pilares em V acoplam horizontalmente o teto do primeiro andar à caixa da cave.

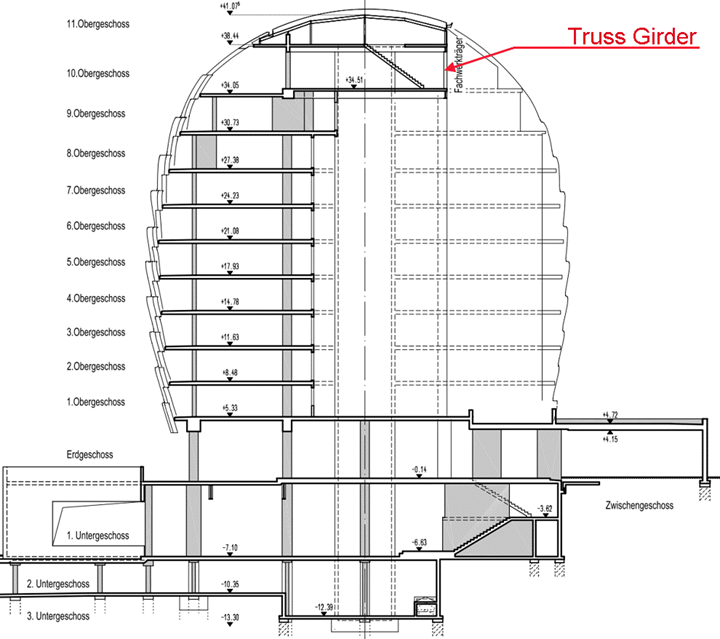

No 10.º andar, encontra-se a SkyLounge que tem um pátio interior com um vão de 34 m. Por isso, foi dimensionada nesta parte do edifício uma treliça composta com a altura de um piso, à qual o 9.º e o 10.º andar estão monoliticamente conectados.
Como o edifício foi dimensionado sem juntas, a treliça foi integrada na estrutura sem ligações com deslocamento lateral. Com a sua alta resistência à flexão, a viga une os dois núcleos de reforço nas extremidades superiores como uma viga horizontal e está encastrada elasticamente nas paredes adjacentes.
Como o hotel se situa na zona sísmica Z2 de acordo com a norma SIA 261, foram adicionalmente efetuados cálculos sísmicos para além da análise estrutural.
| Planeamento estrutural | Sailer Stepan und Partner GmbH, Ingenieure für Bauwesen VBI Munique, Alemanha www.tragwerk.team |
