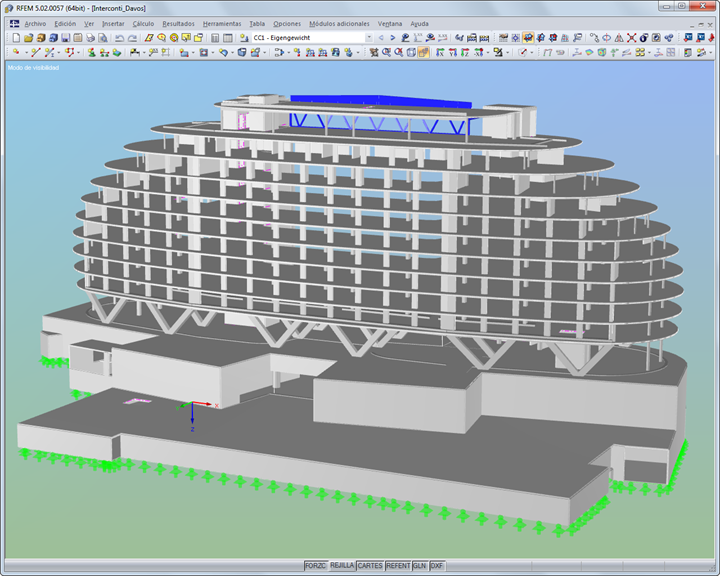

El análisis estructural del modelo 3D fue realizado por la oficina de ingeniería alemana Sailer Stepan & Partners, que utilizó el software de análisis estructural RFEM de Dlubal Software. Además, los ingenieros estructurales realizaron un cálculo comparativo por medio de un programa de análisis de vigas.
Estructura
El edificio principal ovalado, con once plantas, se basa en tres plantas de sótano. Para acomodar salas de seminarios, restaurantes y un salón de baile en el primer piso, se necesitaron rejillas de pilares más anchas. Por lo tanto, se dispusieron pilares en forma de V en el primer piso. De esta manera, fue posible configurar rejillas de pilares más pequeñas y eficientes en los pisos superiores. Además, los pilares en V acoplan el techo del primer piso horizontalmente al sótano.

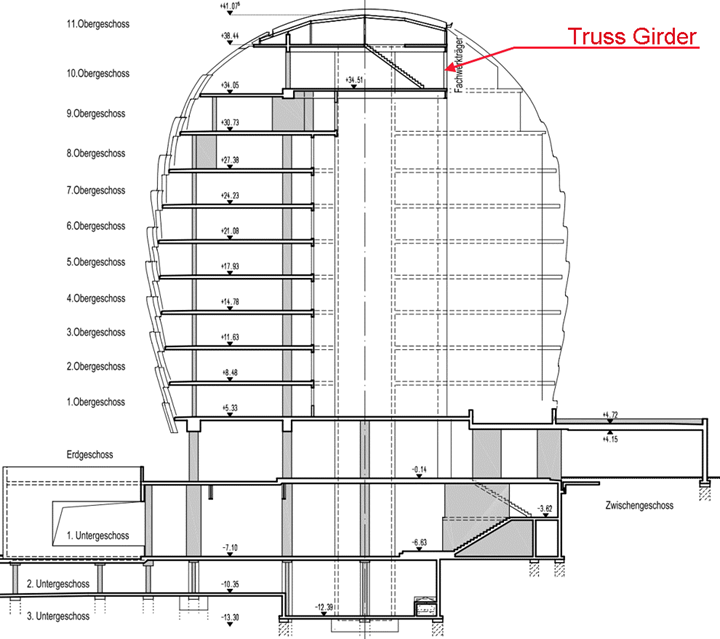

El 10 piso, donde se coloca el sky lounge, se extiende por un patio interior de una longitud de 30 m. Es por eso que, en esta parte del edificio, se diseñó una viga de celosía mixta de un piso de altura, a la cual se conectan monolíticamente los dos techos de vigas mixtas del noveno y décimo piso.
Como el edificio se diseñó sin juntas, la viga de celosía se integró en la estructura del edificio sin conexiones desplazables. Con su alta resistencia a la flexión, la viga conecta los dos núcleos de rigidización en los extremos superiores como una viga horizontal y está restringida elásticamente en los muros adyacentes.
Como el edificio del hotel se encuentra en la zona sísmica Z2 según SIA 261, se realizaron los cálculos sísmicos correspondientes además del análisis estructural.
| Ingeniería estructural | Sailer Stepan und Partner GmbH, ingenieros civiles VBI Múnich www.tragwerk.team |
