瑞士达沃斯洲际酒店 (Hotel Intercontinental)

客户项目

结构设计 Sailer Stepan und Partner GmbH, Ingenieure für Bauwesen VBI
Munich, Germany
www.ssp-muc.com

2013 年 12 月,瑞士达沃斯根据世界经济论坛的需要,新建了一家建筑外观独具特色的洲际酒店。该建筑是一个“金蛋”的形状,位于山坡上依山而建。该椭圆形状的酒店主体为钢筋混凝土结构,它的尺寸大约是 105 m x 40 m。

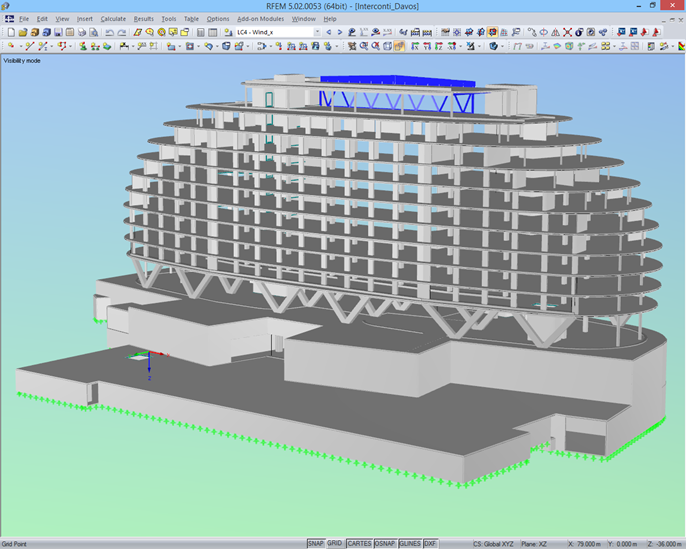

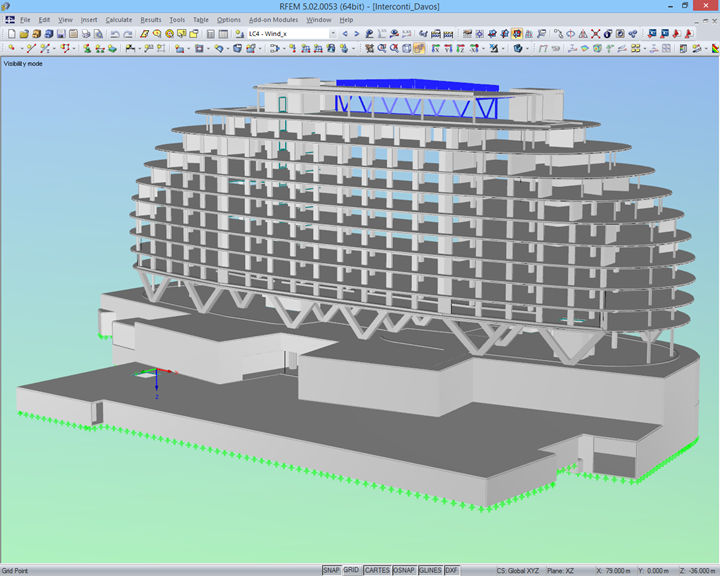

该项目由德国 Sailer Stepan & Partners 公司首选进行了 3D 模型的结构分析,并使用 Dlubal 公司有限元分析软件 RFEM 进行设计与分析。此外,结构工程师对其计算结果与空间杆件计算结果进行了审核比较。

结构设计

椭圆形的主楼及其 11 层主楼根据地形建在三层地下层上部。由于需要在一楼设置会议室、餐厅和宴会厅等,结构需要布置大跨度的柱网。因此在一楼布置 V 形柱。由此可以在上部楼层中设置更小和更有效的柱网格。此外, V 形柱还将地上一层的楼面与三层地下室结构水平耦联。

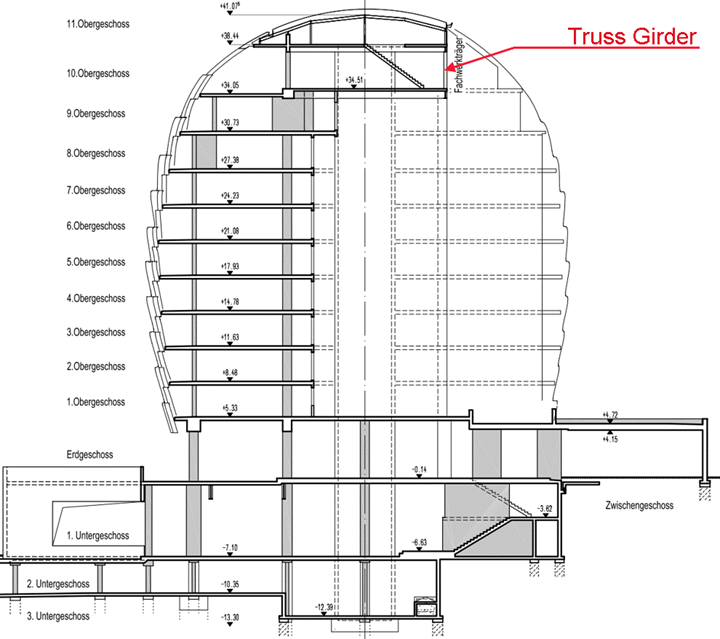

在酒店第十层设置了一个空中休息室,其内部庭院屋顶跨度为 34 米。因此根据结构和建筑需要在该层设置为钢结构组合桁架结构,并且桁架结构与第 9 层和第 10 层的组合结构楼板刚性连接。

由于该结构未设置分隔缝和抗震缝,桁架结构梁与主体结构之间未采用可侧移连接。桁架结构梁与结构 2 个剪力墙核心上端部刚性连接,并与相邻的墙弹性连接。

由于根据瑞士规范 SIA 261 该酒店建筑物位于地震区域 Z2 中,除了一般的静力分析之外,还需要 Dlubal 结构设计与分析软件进行相应的抗震分析和计算。
