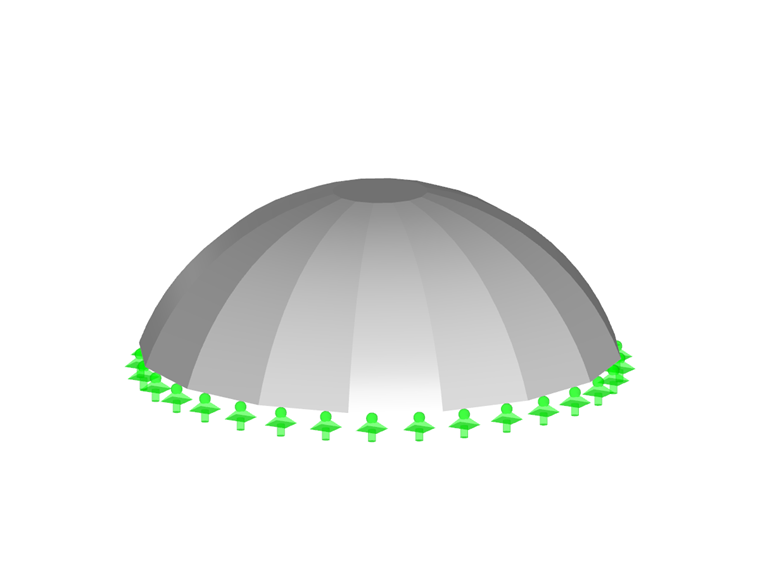

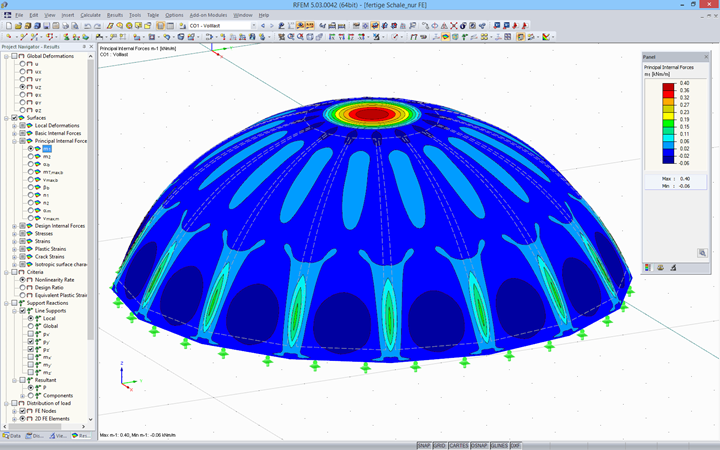

Железобетонная оболочка, построенная по "Пневматическому клиновому методу" в Вене, Австрия

• 3D-визуализатор
• 3D Viewer | Babylon
• Виртуальная реальность

1176x

Метод пневматического клина для бетонных оболочек двойной кривизны

Пневматический клиновой метод

Изготовление оболочки с несколькими кривизнами начинается с плоской позиции. Для этого создаётся круглая бетонная плита с клиновидными вырезами. Кроме того, под плитой и клиновидными зазорами размещены надувные воздушные подушки.

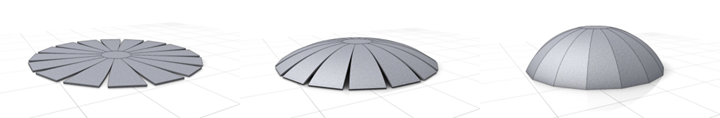

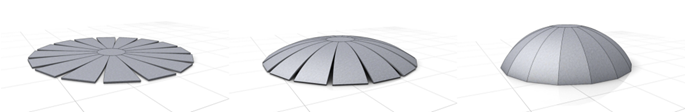

По окружности плиты установлены несвязанные арматурные стержни, которые нагружены в двух противоположных точках напряжения. В то же время, надувается воздушная подушка, расположенная под оболочкой. По мере наполнения клиновидные воздушные подушки сжимаются. Затем уменьшается окружность бетонной плиты; плита выгнута вверх и образует оболочку двойной кривизны.

Целью пневматических клинов является стабилизация конструкции в процессе формообразования. После завершения строительства оболочки их можно снова использовать.

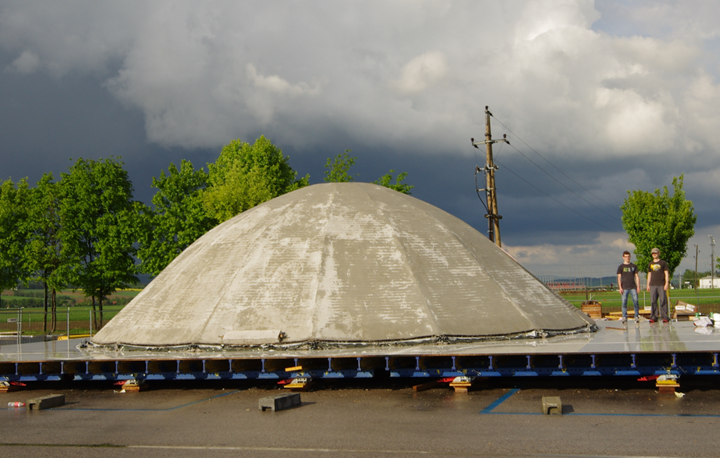

В эксперименте, проведенном Венским техническим университетом, была оболочка прогибаться до расчетной высоты 3,5 м. Затем на анкерных блоках были закреплены натяжные канаты (пряди), и швы между элементами были заполнены.
