使用“气动楔方法(Pneumatic Wedge Method)”方法建造混凝土壳结构,奥地利维也纳

“充气楔法”是维也纳工业大学开发的一种通过充气模板建造双曲面混凝土面的新技术。

气动楔形法

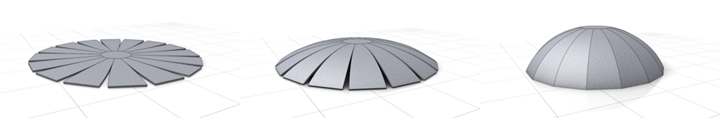

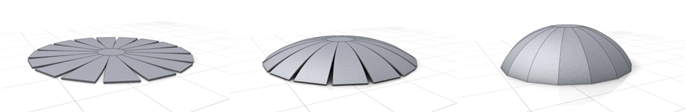

多曲面壳体的制造从平面位置开始。 然后,创建一个带有楔形切口的圆形混凝土板。 并在板坯下方和楔形缝隙中设置充气式气垫。

在板' 的圆周上设置无粘结预应力筋,在两个相对应的受力位置上施加应力。 同时,放置在壳体下方的气垫也随之膨胀。 随着充气,楔形气垫被压缩。 然后减小混凝土板的周长;楼板向上拱起,形成一个双曲面壳体。

充气楔的目的是在成型过程中稳定结构。 在壳完成后,可以重复使用它们。

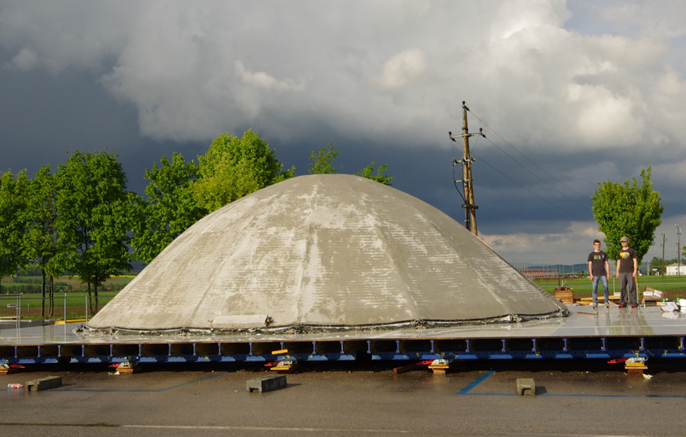

在维也纳工业大学的实验中,壳体被偏转到 11.5 米的预定高度。 然后,将拉索(钢绞线)固定在锚固件上,并填充构件之间的接缝。

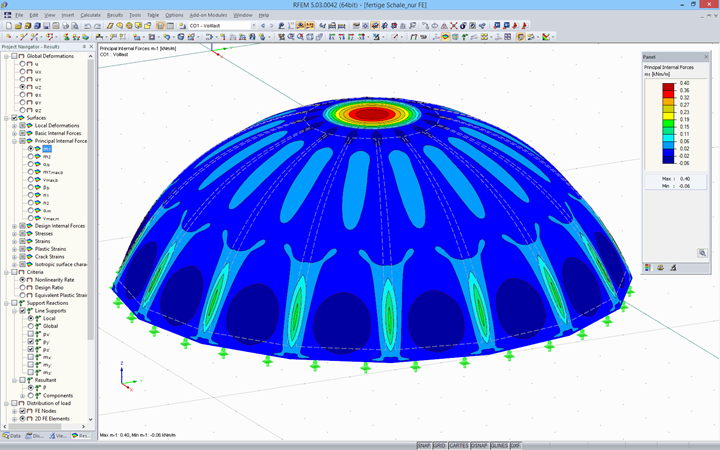

项目说明

模型数据

节点数目: 112
线的数目 48
杆件数目: 0
面的数目: 17
实体数目 0
荷载工况数目 2
荷载组合数目 1
结果组合数目 0
总重量 15,158 t
翘曲区域尺寸 10.266 x 3.495 x 10.266 m
