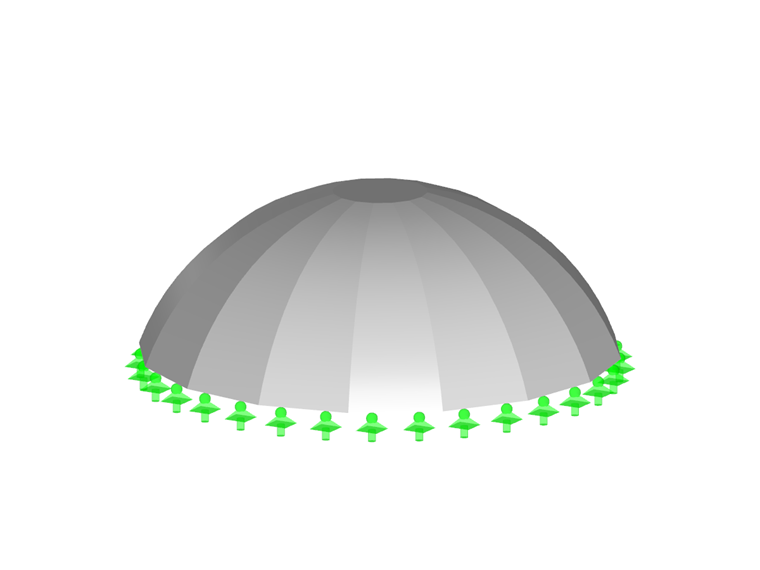

Powłoka betonowa według "Metody klinów pneumatycznych" w Wiedniu, Austria

„Pneumatyczna metoda klina” to nowa technika konstruowania podwójnie zakrzywionych powierzchni betonowych za pomocą deskowania pneumatycznego, która została opracowana na Politechnice Wiedeńskiej.

Metoda klina pneumatycznego

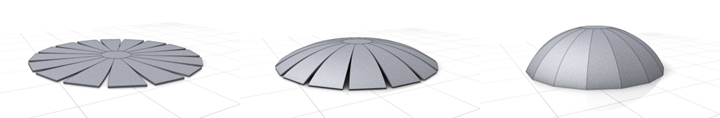

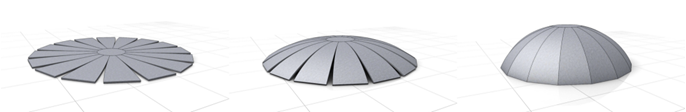

Produkcja wielokrotnej zakrzywionej powłoki rozpoczyna się w pozycji płaskiej. Tam powstaje okrągła płyta betonowa z wycięciami w kształcie klina. Ponadto pod płytą i szczelinami w kształcie klina znajdują się nadmuchiwane poduszki powietrzne.

Na obwodzie płyty' są instalowane cięgna bez przyczepności, które są naprężone w dwóch przeciwstawnych miejscach. Jednocześnie poduszka powietrzna znajdująca się pod powłoką jest nadmuchana. Wraz z nadmuchiwaniem poduszki powietrzne w kształcie klina ulegają ściśnięciu. Obwód płyty betonowej jest następnie redukowany; płyta jest wygięta do góry i tworzy podwójnie zakrzywioną powłokę.

Zadaniem klinów pneumatycznych jest stabilizacja konstrukcji podczas procesu formowania. Po skompletowaniu powłoki możliwe jest ich ponowne wykorzystanie.

W eksperymencie na Politechnice Wiedeńskiej pocisk został ugięty do zamierzonej wysokości 33,5 m. Następnie na odciągi umocowano liny (splotki) napinające oraz wypełniono połączenia między elementami.

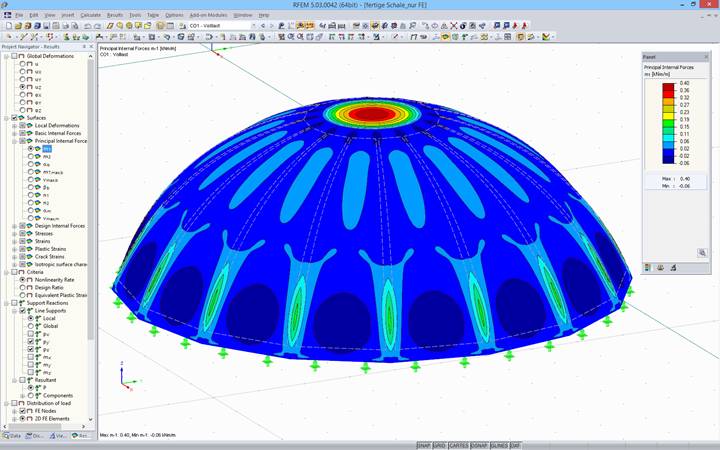

Specyfikacja projektu

Dane modelu

Liczba węzłów 112
Liczba linii 48
Liczba prętów 0
Liczba powierzchni 17
Ilość brył 0
Ilość przypadków obciążenia 2
Ilość KO 1
Liczba kombinacji wyników 0
Ciężar całkowity 15,158 t
Wymiarowanie 10,266 x 3,495 x 10,266 m
