Betonová skořepina vyrobená metodou pneumatických klínů ve Vídni, Rakousko

Projekt zákazníka

Statika a konstrukce Technická univerzita ve Vídni
Institut pro nosné konstrukce
BETONBAU E212‑2
Vídeň, Rakousko
www.betonbau.tuwien.ac.at

"Pneumatic Wedge Method" (metoda pneumatických klínů) je nový technický postup zhotovení dvojitě zakřivených betonových ploch kupolí za použití pneumatického bednění. Výhodou této metody je, že odpadá potřeba složitých konstrukcí bednění a lešení.

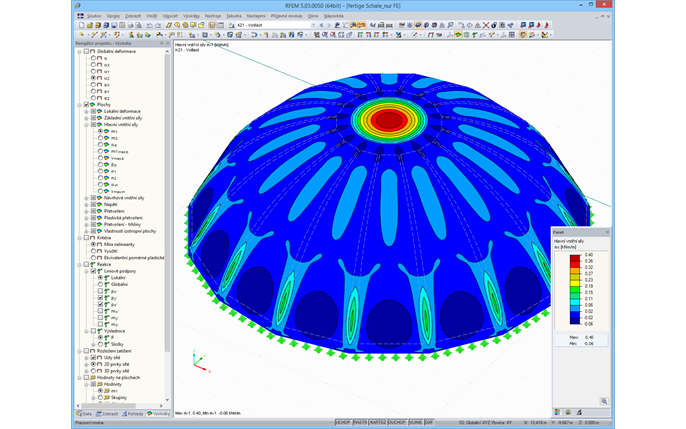

V rámci výzkumného projektu použila Technická univerzita ve Vídni tuto metodu pro výrobu dvojitě zakřivené betonové skořepiny. Kontrola deformační procesu a konečné statiky konstrukce byla provedena v programu RFEM.

Pneumatic Wedge Method

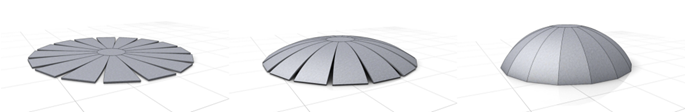

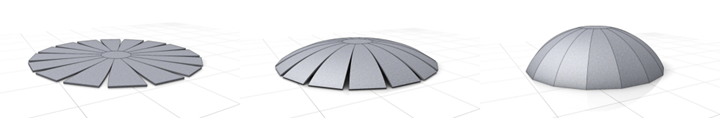

Výroba kupolovité skořepiny začíná v rovině. Nejdříve se vyrobí kulatá betonová deska s výřezy ve tvaru klínů. Pod deskou a klínovými výřezy se umístí pneumatické podušky.

Po obvodu desky se položí nesoudržné výztuže předpínané ve dvou protilehlých místech. Zároveň se nafukují pneumatické podušky pod skořepinou a tím se stlačují pneumatické klíny. Obvod desky se zmenšuje, deska se zakřivuje a vytváří kupoli.

Pneumatické klíny zajišťují stabilitu konstrukce během deformace a po zhotovení skořepiny se mohou opět použít.

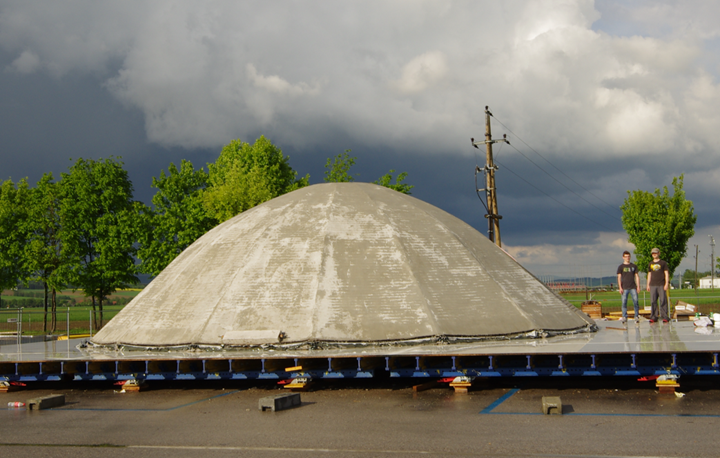

Během experimentu Technické univerzity ve Vídni se kupole zvedla do plánované výšky 3,5 m. Poté byla na kotvících blocích umístěna táhla a vyplněny spáry mezi jednotlivými prvky.
