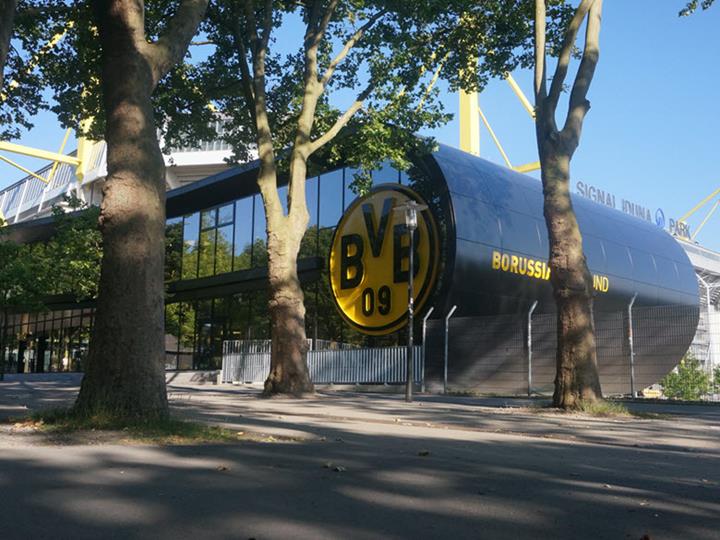

BVB-FanWelt в Дортмунде

Спроектировано с применением Dlubal Software

Назад к проектам заказчиков

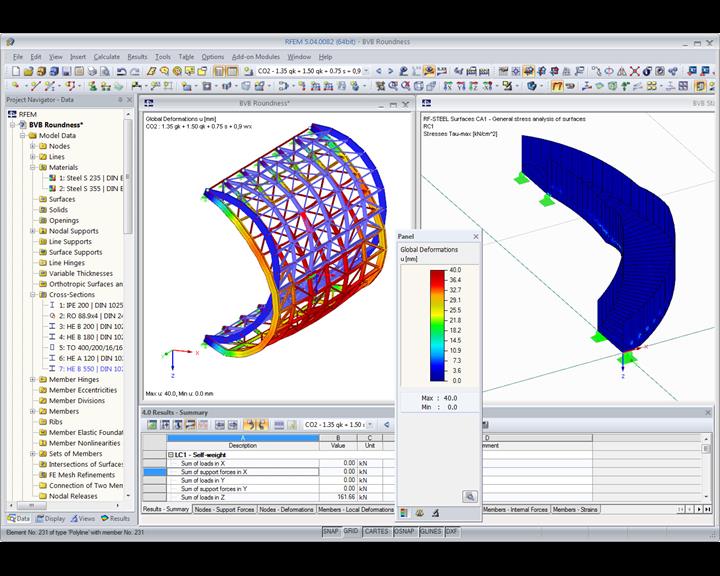

Модели закругленной части и лестничной клетки с результатами расчета в RFEM (© osd GmbH & Co. KG)

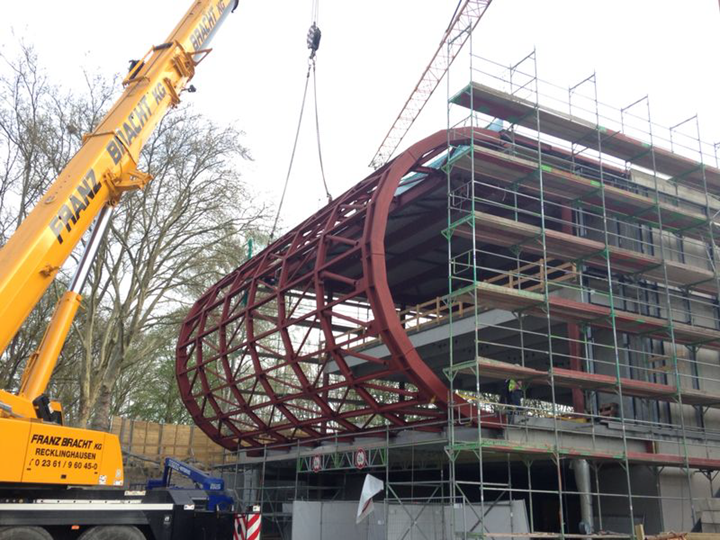

Закругленная часть в процессе строительства (© osd GmbH & Co. KG)

Проект заказчика

16. марта 2015

Германия RFEM Стальные конструкции Здания

Проектирование и строительство	Расчет конструкций, дизайн фасада, строительная физика: проектная компания osd GmbH & Co. KG www.o-s-d.com
Архитектор	msm meyer schmitz-morkramer Кельн, Германия www.msm-architecture.com
Строительство	Генподрядчик Baugesellschaft Zabel GmbH Кастроп-Рауксель, Германия www.zabel-bau.de
Заказчик	BVB Merchandising mbH Дортмунд www.bvb.de/eng

Следующие данные относятся к модели с закруглением.

Длина: ~ 17 м, Ширина: ~ 5 м, Высота: ~ 10 м

Количество узлов: 98, Стержни: 241, Сечения: 6

В самом начале сезона немецкой Бундеслиги, был открыт новый BVB-FanWelt на стадионе Сигнал Идуна Парк. Он предназначен не только для использования открытого и свободно спроектированного здания для мерчандайзинга, но и для того, чтобы дать фанатам BVB возможность открыть для себя и узнать на собственном опыте множество других вещей, например стилизованную южную трибуну, легендарную «желтую стену».

Архитектурный проект был разработан Кельнскими архитекторами msm meyer schmitz-morkramer. Расчет конструкций был, среди других, выполнен заказчиком Dlubal Software, компанией osd GmbH & Co. KG из Франкфурта.

Опорная конструкция

Внутренние колонны были сведены к минимуму для того, чтобы максимально увеличить гибкость в интерьере. Таким образом, пролеты перекрытия составляют до 17 м. Перекрытия и колонны были выполнены из железобетонных сборных конструкций. Таким образом можно было использовать тонкие и высокие несущие элементы, которые не требуют какого-либо дополнительного огнестойкого покрытия.

Значительное «закругление» замыкает здание на западной стороне. Сварная стальная конструкция из двутавровых сечений перекрывает два этажа. Сварная конструкция в полигональном расчете имеет диаметр около 9 м. Она открыта в интерьере и содержит стенды с исходными сидениями перед "желтой стеной".

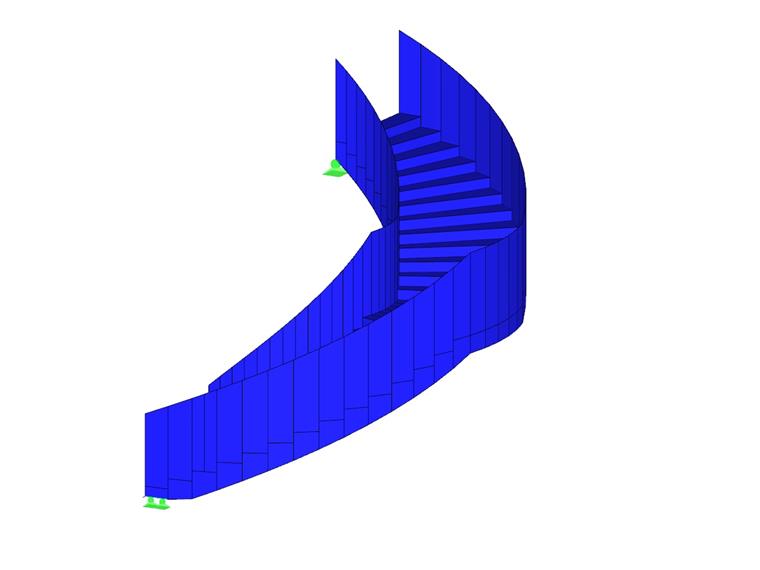

Другим важным элементом в интерьере является пространственно изогнутая лестница, выполненная из стальных пластин.

BVB-FanWelt является эстетически ценным зданием, которое сочетает в себе все функции для болельщиков под одной крышей.
