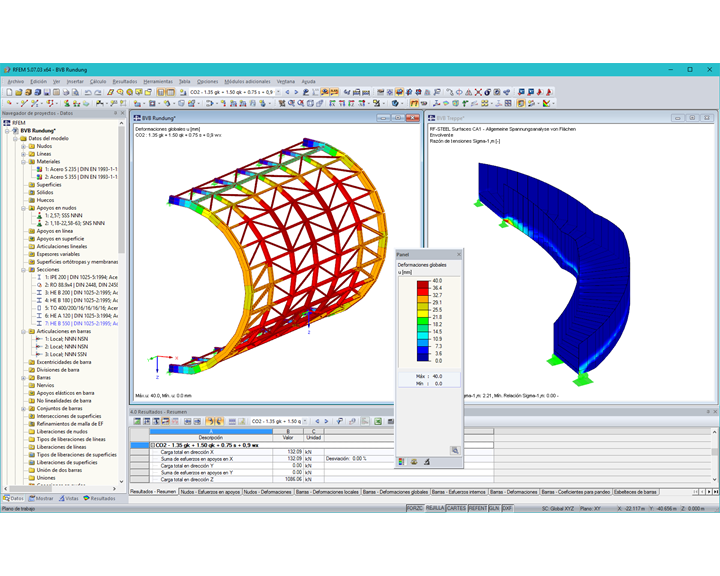

Los siguientes datos se refieren al modelo con la redondez.
Longitud: aprox. 17 m, anchura: aprox. 5 m, altura: aprox. 10 m
Número de nudos: 98, barras: 241, secciones: 6
El boceto arquitectónico fue diseñado por los arquitectos de Colonia msm meyer schmitz-morkramer. La planificación estructural fue realizada, entre otros, por la empresa osd GmbH & Co. KG, cliente de Dlubal en Frankfurt/Main.
Estructura de apoyo
Los pilares interiores se redujeron al mínimo para maximizar la flexibilidad en el interior. Por eso, las distancias entre apoyos de los pisos son de hasta 17 m. Los techos y pilares se construyeron como construcciones mixtas de hormigón armado y acero. Por lo tanto, fue posible utilizar elementos esbeltos y con gran capacidad de carga que no necesitaran ningún recubrimiento adicional de protección contra incendios.

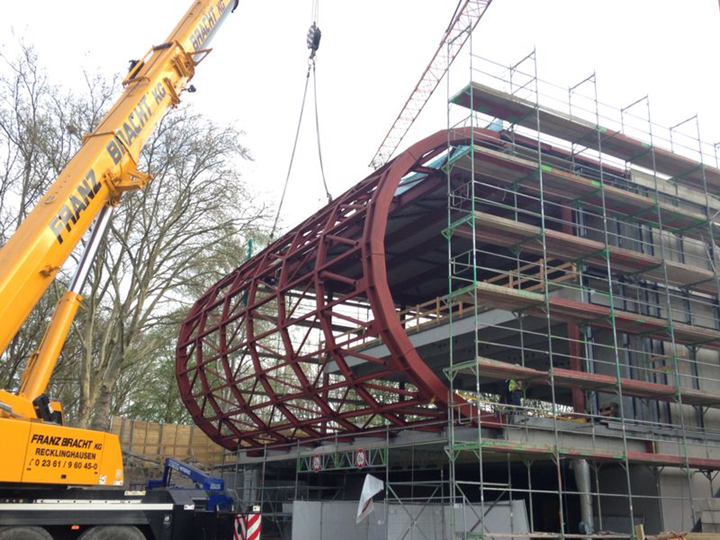

El cierre del edificio en la parte oeste tiene una forma "redondeada" destacada. La construcción de acero soldada compuesta de secciones en I abarca dos pisos. La construcción soldada en acabado poligonal tiene un diámetro de unos 9 m. Es accesible en el interior y contiene plataformas con asientos originales del estadio en frente de la "muralla amarilla".
Otro elemento a destacar en el interior es la escalera curvada espacialmente compuesta de placas de acero.

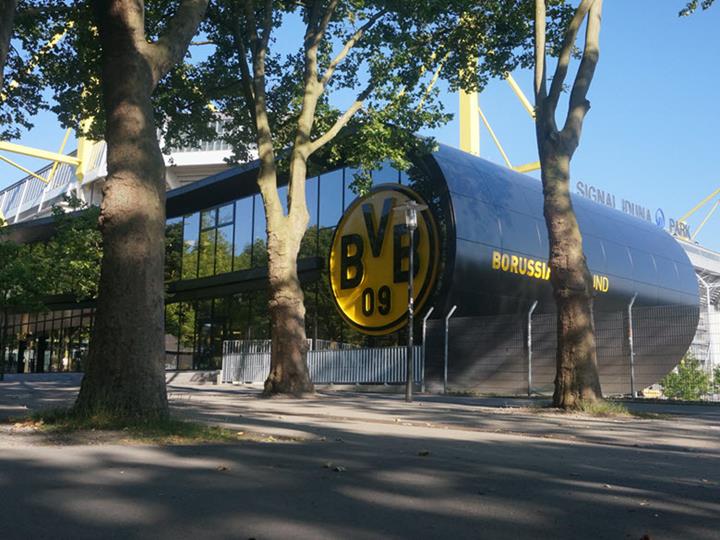

El BVB-FanWelt es un edificio estéticamente agradable que combina todas las funciones relacionadas para los aficionados bajo un mismo techo.
| Ingeniería estructural | Ingeniería estructural, diseño de la fachada y física del edificio office for structural design osd GmbH & Co.KG. www.osd.com |
| Arquitecto | msm meyer schmitz-morkramer, Colonia, Alemania www.msm-architecture.com |
| Contratista general | Baugesellschaft Zabel GmbH, Castrop-Rauxel, Alemania www.zabel-bau.de |
| Inversor | BVB Merchandising Ltd., Dortmund, Alemania www.bvb.de. |
