Bâtiment BVB-FanWelt à Dortmund, Allemagne

Projet Client

Calcul de structure Calcul de structure, conception de la façade, physique du bâtiment
Bureau d'étude
osd GmbH & Co. KG
www.o-s-d.com
Architecture msm meyer schmitz-morkramer, Cologne
www.msm-architecture.com
Construction Entreprise de construction Zabel GmbH, Castrop-Rauxel
www.zabel-bau.de
Maître d'ouvrage BVB Merchandising mbH, Dortmund
www.bvb.de

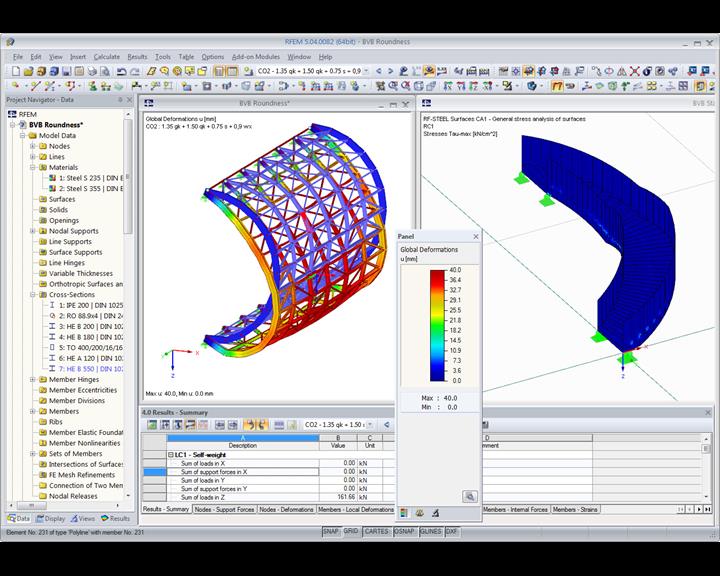

Données de la structure arrondie :

Longueur : env. 17 m, largeur : env. 5 m, hauteur : env. 10 m
Nœuds : 98, barres : 241, sections : 6

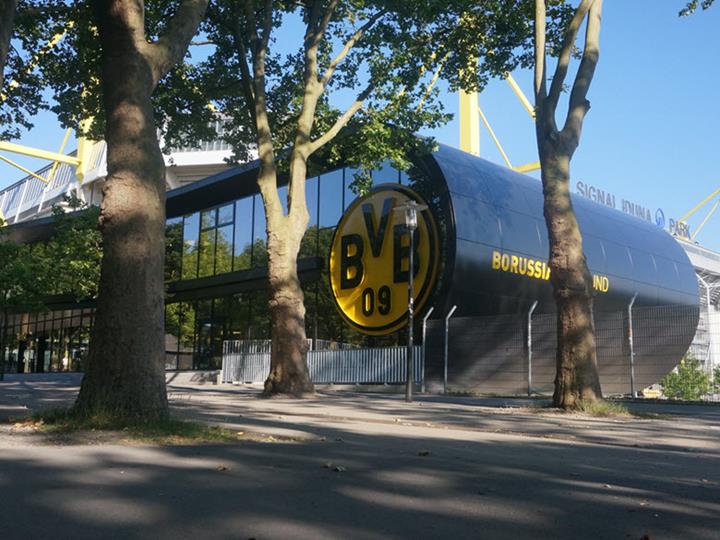

Le BVB-FanWelt avait été inauguré au stade Signal Iduna Park de Dortmund juste à temps pour le début de la saison du Championnat d'Allemagne de football (Bundesliga) 2014-2015. Ce vaste bâtiment doté de grandes baies vitrées n'est pas un simple point de vente d'articles destinés aux fans de football. En effet, il constitue à la fois un lieu de découverte et d'expériences partagées pour les spectateurs appréciant le stade BVB. La tribune sud stylisée, le fameux « gelbe Wand » (« mur jaune »), peut ainsi être citée en exemple.

Le bâtiment a été conçu par le cabinet d'architectes msm meyer schmitz-morkramer, situé à Cologne. La société cliente de Dlubal Software osd, basée à Francfort-sur-le-Main, était notamment responsable de la planification de la structure porteuse.

Structure porteuse

Les poteaux internes ont été réduits au maximum afin d'obtenir l'espace intérieur le plus flexible possible. La portée atteint ainsi 17 m. Les dalles et les poteaux ont été conçus sous forme de structure composite acier-béton, ce qui a permis de créer des composants structuraux minces et très résistants ne nécessitant pas de revêtement de protection incendie supplémentaire.

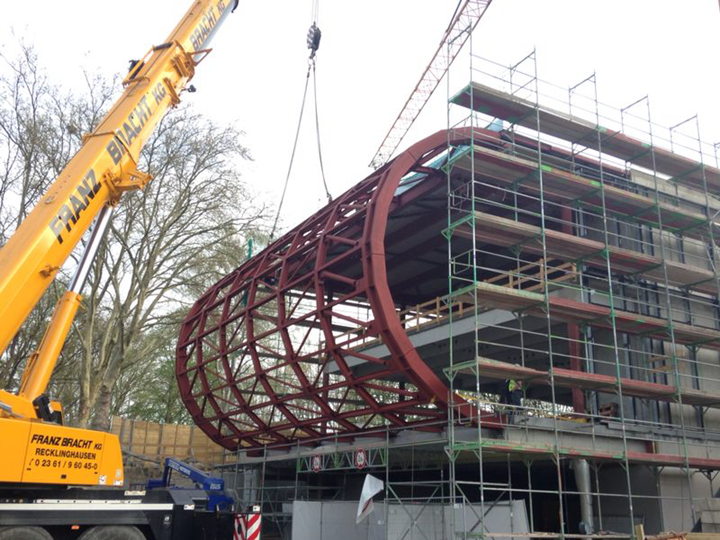

L'extrémité ouest du bâtiment est constituée d'un « arrondi » remarquable. Sa structure en acier soudée composée de sections en I s'étend sur deux étages. De forme polygonale, elle a un diamètre d'environ 9 m. Cet arrondi est accessible depuis l'intérieur du bâtiment et abrite des tribunes où les spectateurs peuvent s'asseoir sur les sièges d'origine du stade face au « gelbe Wand ».

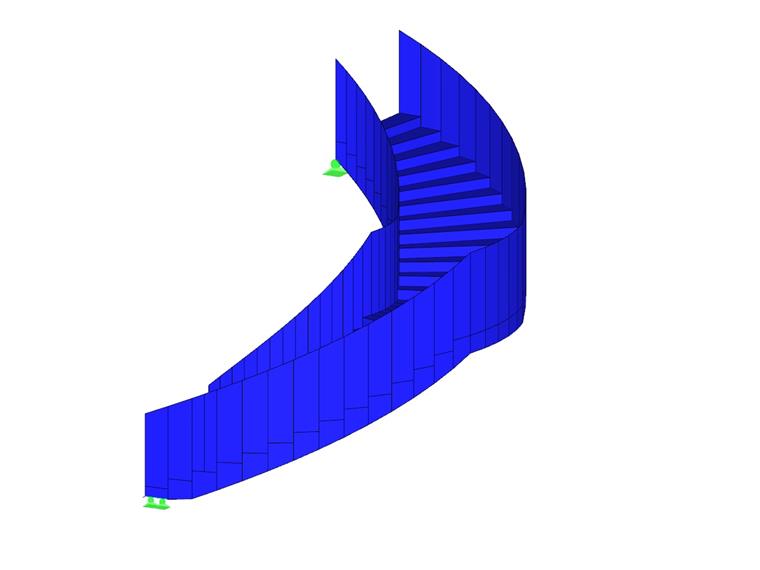

Néanmoins, l'escalier courbe en tôle d'acier attire lui aussi les regards à l'intérieur du BVB-FanWelt.

Ce bâtiment constitue ainsi un projet élégant qui regroupe sous un même toit tout ce dont des fans de football puissent rêver.
