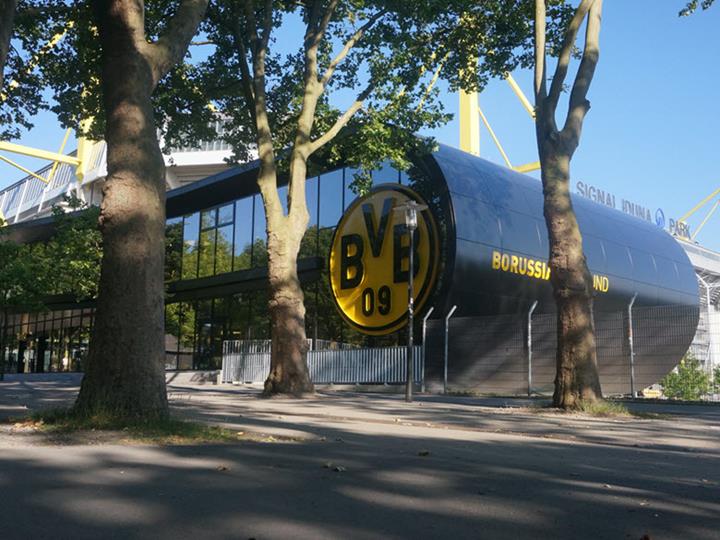

BVB-FanWelt em Dortmund, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

Voltar à Galeria de Projetos

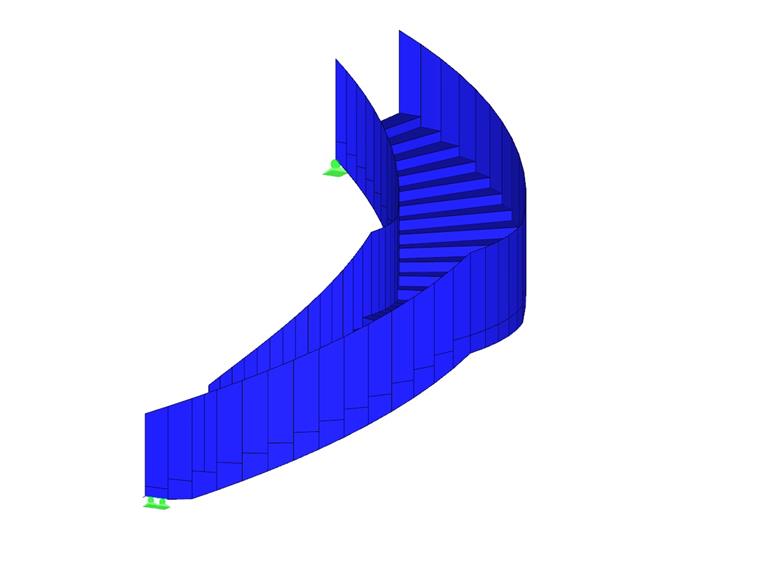

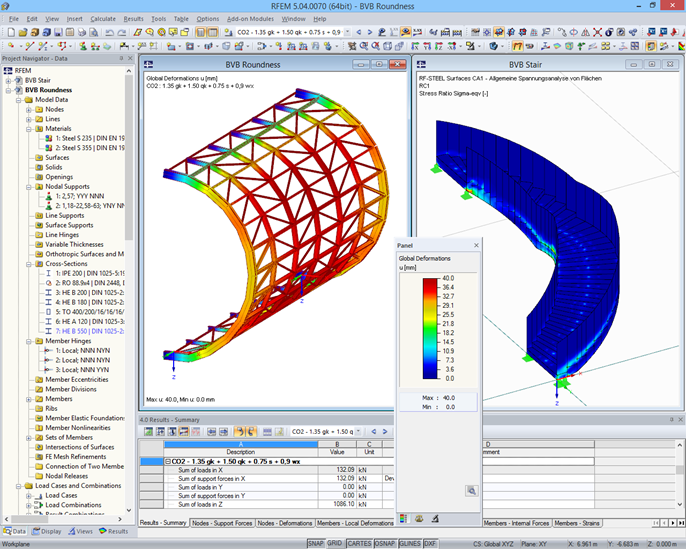

Modelos do arredondamento e da escadaria com resultados no RFEM (© osd GmbH & Co. KG)

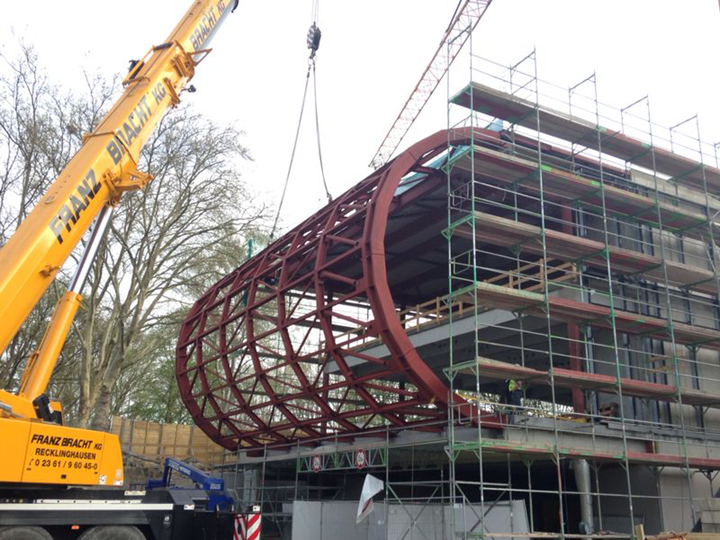

Arredondamento durante a construção (© osd GmbH & Co. KG)

Projeto de cliente da Dlubal

16 de março de 2015

Alemanha RFEM Estruturas de aço Edifícios

Planeamento estrutural	Dimensionamento de estrutura e fachada, física do edifício office for structural design osd GmbH & Co. KG www.o-s-d.com
Arquiteto	msm meyer schmitz-morkramer Colónia, Alemanha www.msm-architecture.com
Construção	Empreiteiro geral Baugesellschaft Zabel GmbH Castrop-Rauxel, Alemanha www.zabel-bau.de
Dono da obra	BVB Merchandising mbH Dortmund, Alemanha www.bvb.de

Os seguintes dados referem-se ao modelo com o arredondamento.

Comprimento: ~ 17 m | Largura: ~ 5 m | Altura: ~ 10 m
Número de nós: 98 | Barras: 241 | Secções: 6

No início da época da Bundesliga de 2014/2015, o Borussia Dortmund inaugurou no seu estádio a nova BVB-FanWelt. O propósito desta construção dimensionada de forma aberta e vasta não se reduz à venda de artigos do clube, mas serve também para dar aos adeptos do BVB a possibilidade de descobrir e experienciar mais coisas. Exemplo disso é a bancada sul remodelada, a mítica "muralha amarela".

O esboço arquitetónico é da autoria dos Arquitétos msm meyer schmitz-morkramer de Colónia. O planeamento estrutura, entre outros, foi efetuado pelo cliente da Dlubal osd de Frankfurt.

Estrutura de apoio

O número de pilares interiores foi reduzido ao mínimo para maximizar a flexibilidade no interior. Assim, atingem-se vãos de pisos que chegam aos 17 m. Os tetos e os pilares foram executados como estruturas mistas de betão armado. Isto permitiu elementos portantes esbeltos e altos, os quais não necessitaram de recobrimento de betão adicional para proteção contra incêndio.

A extremidade na parte poente da estrutura é formada por uma parede curvada. Esta construção em aço soldado de secções em I estende-se por dois andares. A construção soldada com execução poligonal tem um diâmetro de 9 m. No seu interior é acessível e contém nessa parte lugares originais da bancada colocados em frente à "muralha amarela ".

Um outro ponto particular no interior é a escadaria de chapas de aço curvada espacialmente.

O BVB-FanWelt é um edifício com grande valor estético que combina todas as funções relevantes para os adeptos num só sítio.
