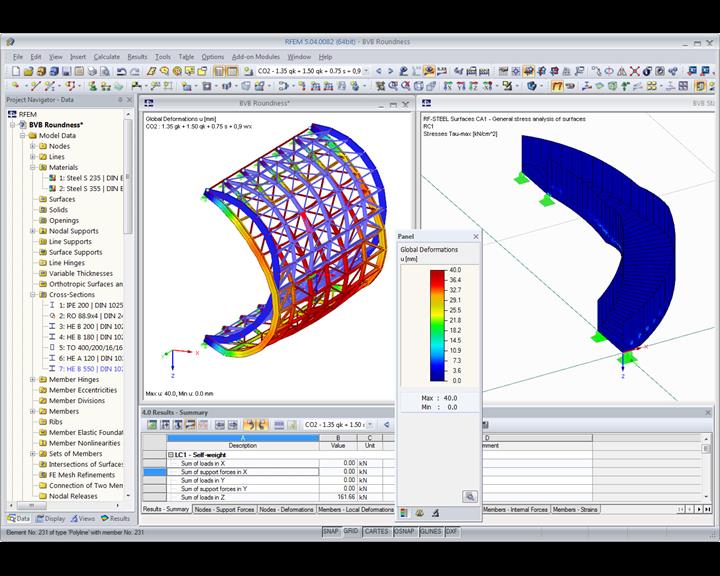

Následující údaje se vztahují k modelu zaoblení.
Délka: ca. 17 m, šířka: ca. 5 m, výška: ca. 10 m
Počet uzlů: 98, pruty: 241, průřezy: 6
Architektonický návrh pochází od architektů kanceláře msm meyer schmitz-morkramer z Kolína nad Rýnem. Firma osd z Frankfurtu nad Mohanem, která patří k zákazníkům společnosti Dlubal Software, se ujala mimo jiné práce na statickém posudku nosné konstrukce.
Nosná konstrukce
Aby bylo možné zachovat co největší flexibilitu interiéru, snížil se počet vnitřních sloupů na minimum. Díky tomu dosahuje rozpětí stropu až 17 m. Stropy a sloupy tvoří spřaženou konstrukci z oceli a betonu. Bylo tak možné použít štíhlé konstrukční prvky s vysokou únosností, které nevyžadují další protipožární opláštění.

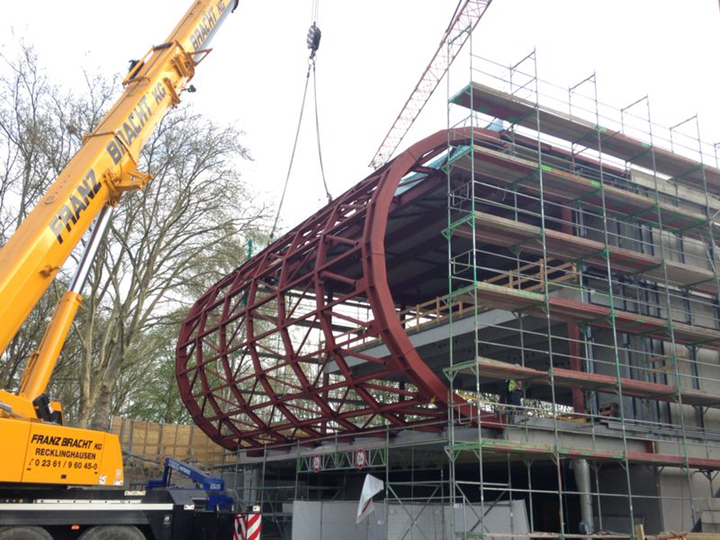

Západní stranu budovy uzavírá markantní zaoblení, svařovaná ocelová konstrukce složená z I-profilů, která se klene přes dvě poschodí. Průměr svařované konstrukce v polygonálním provedení činí asi 9 m. Tato konstrukce je přístupná z vnitřní části budovy a jsou v ní umístěny tribuny s původními sedadly stadionu před „Žlutou zdí“.
Další zajímavostí interiéru je prostorově zakřivené schodiště z ocelových plechů.
Svět fanoušků BVB je z estetického hlediska jedinečnou budovou, v níž se pod jednou střechou nabízí veškeré služby fanouškům fotbalového klubu.
