BVB-FanWelt w Dortmundzie, Niemcy

Obliczone w oprogramowaniu Dlubal Software

Powrót do projektów klientów

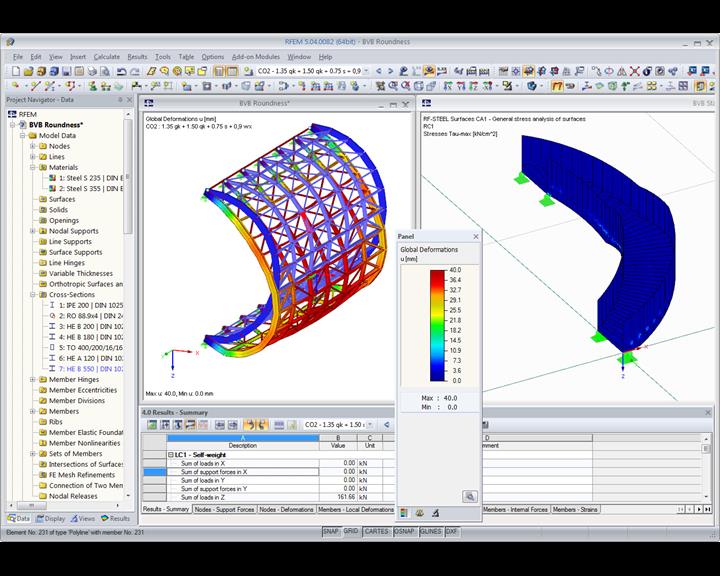

Modele zaokrąglonej konstrukcji i schodów z wynikami w RFEM

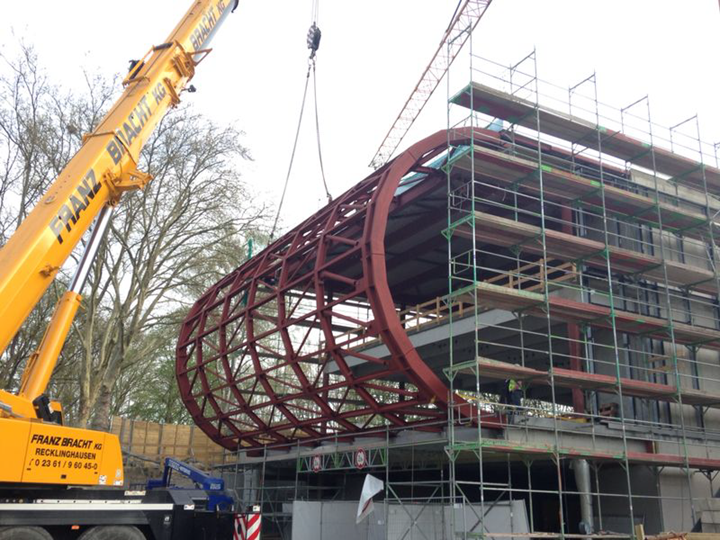

"Zaokrąglenie" w trakcie budowy (© osd GmbH & Co. KG)

Projekt klienta

16. marca 2015

Niemcy RFEM Konstrukcje stalowe Budynki

Statyka i konstrukcja	Konstrukcja, projekt elewacji, fizyka budynku: Biuro projektowe OSD GmbH & Co. KG www.o-s-d.com
Architekt	msm meyer schmitz-morkramer Cologne, Germany www.msm-architecture.com
Budowa	Główny wykonawca Baugesellschaft Zabel GmbH Castrop-Rauxel, Germany www.zabel-bau.de
Inwestor	BVB Merchandising mbH Dortmund, Niemcy www.bvb.de/eng

Poniższe dane odnoszą się do konstrukcji

Długość: ~ 17 m | szerokość: ~ 5 m | wysokość: ~ 10 m
węzły: 98 | pręty: 241 | przekroje: 6

Na początku nowego sezonu Niemieckiej Bundesligi, został otwarty nowy BVB-FanWelt w Signal Iduna Park. Stadion daje fanom BVB nie tylko możliwość korzystania z tego otwartego i bogato zaprojektowanego budynku ale umożliwia również odkrywanie i doświadczanie nowych rzeczy jak np. trybuny południowe, legendarny „żółty mur".

Projekt został stworzony przez firmę architektoniczną z Kolonii, msm meyer schmitz-morkramer. Planowanie konstrukcji przeprowadził m. in. klient firmy Dlubal Software, osd GmbH & Co. KG z Frankfurtu.

Konstrukcja wsporcza

Ilość wewnętrznych słupów została ograniczona do minimum, tak, aby umożliwić swobodę w zagospodarowaniu wnętrza. Dlatego odległość między piętrami wynosi do 17 m. Sufity i słupy zostały zbudowane ze zbrojonego betonu. Dzięki temu możliwe było zastosowanie cienkich i wysokich elementów przenoszących obciążenie, które nie wymagają żadnej dodatkowej ochrony przeciwpożarowej.

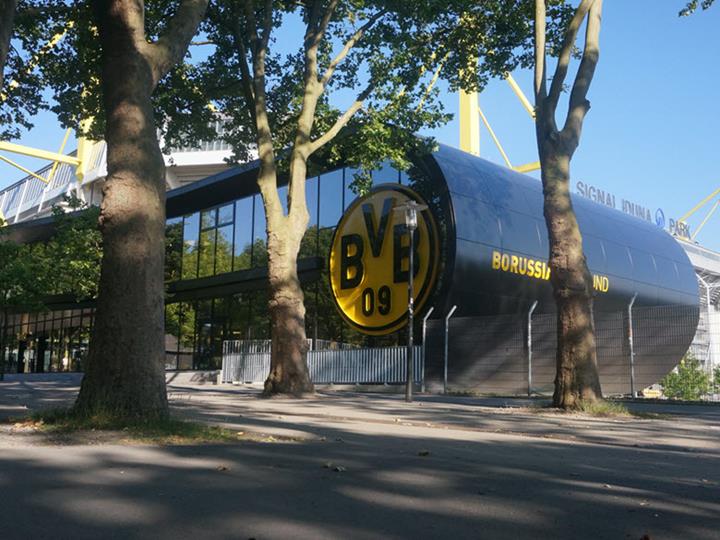

Od strony zachodniej budynek zamyka dość duże “zaokrąglenie”. Zespawana stalowa konstrukcja wykonana z przekrojów I łączy dwa piętra. Średnica konstrukcji na planie wynosi około 9 m. Konstrukcja jest dostępna od wewnątrz i mieści siedzenia dla kibiców naprzeciwko “żółtego muru”.

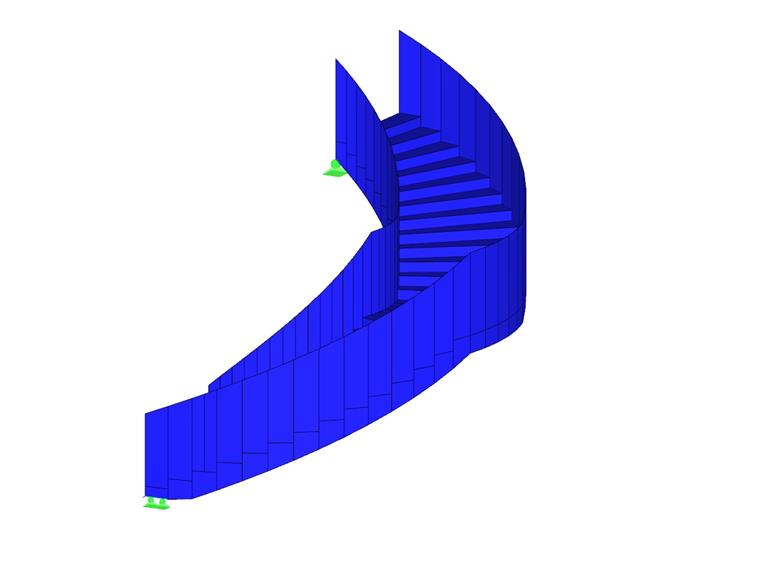

Kolejnym punktem przyciągającym uwagę są zakrzywione blaszane schody.

BVB-FanWelt jest budynkiem cieszącym oko swoją estetyką i łączącym wszystkie funkcje miejsca służącego wszystkim fanom zebranym pod jednym dachem.
