Frans Masereel Centre в Кастерлее, Бельгия

Спроектировано с применением Dlubal Software

Назад к проектам заказчиков

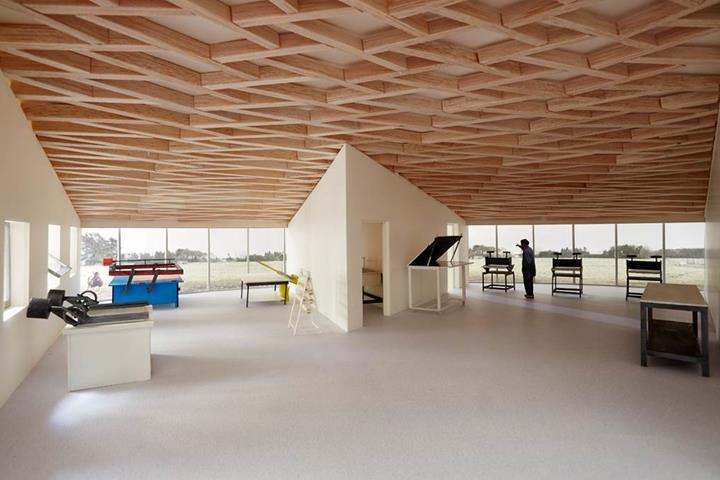

Frans Masereel Centrum (© LIST)

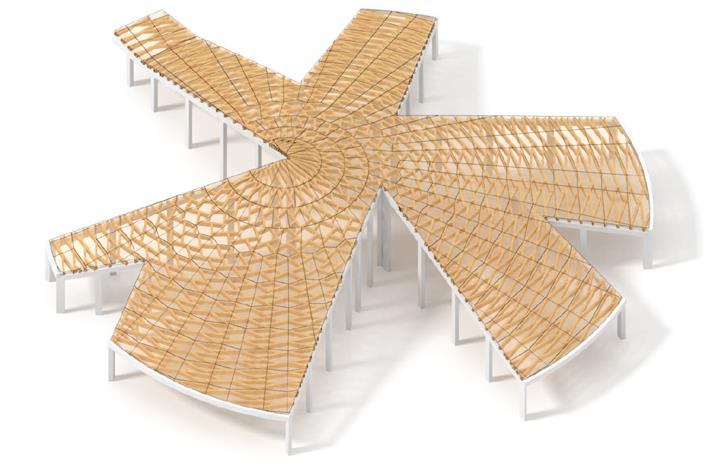

Модель кровли (© Bollinger + Grohmann)

Проект заказчика

6. октября 2015

Бельгия RSTAB Железобетонные конструкции Деревянные конструкции Здания

Строительное проектирование	Инженерная компания: Bollinger+Grohmann Engineers, Франция www.bollinger-grohmann.com
Архитектор	LIST & Hideyuki Nakayama Architects
Инвестор	Frans Masereel Centrum, Бельгия fransmasereelcentrum.be

Frans Masereel Centre, основанный в 1972 году, включает в себя жилье и мастерские для 70 графических дизайнеров, художников и критиков, которые хотели бы расширить свои знания в глубокой печати, 3D-печати или литографии.

В 2013 году началось расширение центра, включающее новую графическую студию, фотолаборатории и новые выставочные залы.

Для того, чтобы кровля выдерживала действующие снеговые нагрузки новый павильон на уровне земли имеет коническую форму, с шестью вырезанными из нее треугольниками.

Коридор, который ведет наружу соединяет расширение с существующим зданием.

Строительство

Стены различной высоты, от 2,3 до 5,9 м, выполнены из железобетона и заполнены силикатными блоками.

Стены поддерживают коническую кровлю диаметром 29 м, которая использует принцип взаимообратной конструкции с 7 рядами. Таким образом, не требуется центральной опоры.

Обратная конструкция состоит из почти 1000 деревянных балок сечением 8 х 23 см и длиной до 6 м.
