Frans Masereel Centrum, Kasterlee, Belgien
Kundenprojekt

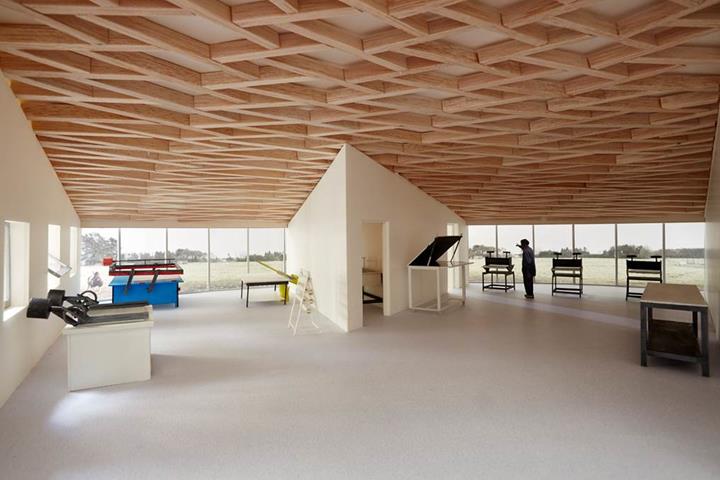

Das Frans Masereel Centrum, das 1972 gegründet wurde, bietet Wohn- und Arbeitsplätze für 70 Grafiker, Künstler oder Kritiker aus der ganzen Welt, die sich in Intaglio, 3D-Druck oder auch Lithografie weiterbilden möchten.2013 wurde damit begonnen, das Zentrum um ein neues Grafikatelier, eine Dunkelkammer und neue Ausstellungsräume zu erweitern.
| Tragwerksplanung |
Ingenieurbüro Bollinger+Grohmann Ingenieure, Frankreich www.bollinger-grohmann.com |
| Architekt | LIST & Hideyuki Nakayama Architects |
| Bauherr |
Frans Masereel Centrum, Belgien fransmasereelcentrum.be |
Um den einwirkenden Schneelasten standzuhalten, hat der neue ebenerdige Pavillon eine konische Form, bei der sechs Dreiecke ausgeschnitten wurden.
Ein Gang, der nach draußen führt, verbindet diese Erweiterung mit dem bestehenden Gebäude.
Eigenschaften
Die Mauern, deren Höhe zwischen 2,30 und 5,90 m beträgt, sind aus Stahlbeton und mit Kalksandstein gefüllt.

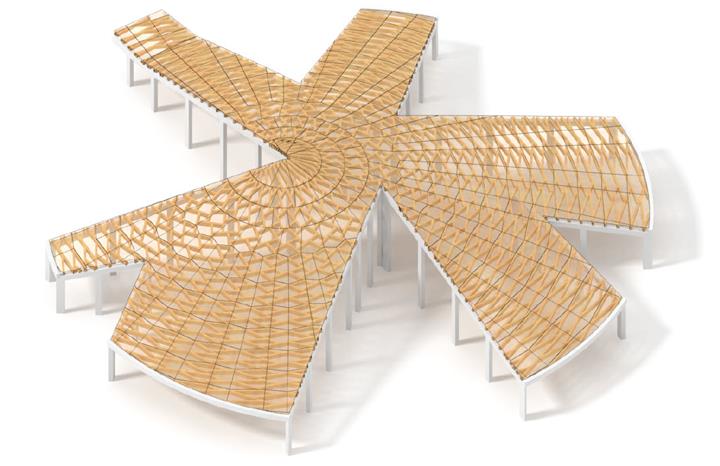

Die Mauern tragen ein konisches Dach mit einem Durchmesser von 29 m, das nach dem Prinzip der reziproken Struktur mit 7 Reihen konstruiert ist, damit keine Mittelstütze benötigt wird.
Die reziproke Struktur besteht aus ungefähr 1000 Holzbalken mit einem Querschnitt von 8 x 23 cm und einer Länge von bis zu 6 m.
Projekt-Standort
