Centre Frans Masereel à Kasterlee, Belgique

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

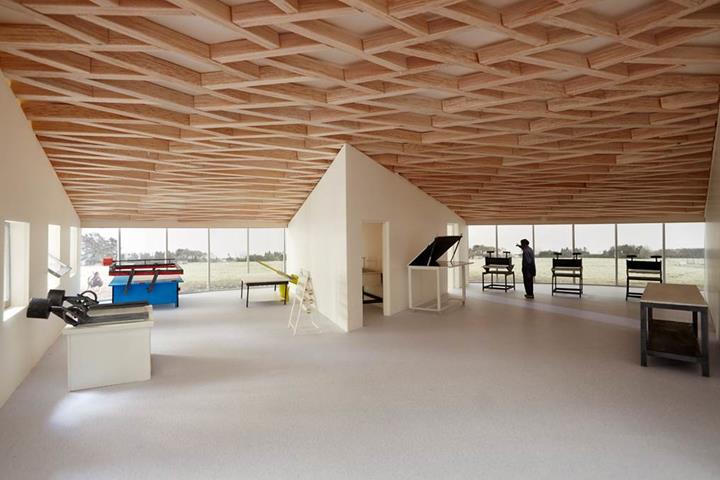

Le centre Frans Masereel, fondé en 1972, constitue un espace de vie et de travail pour 70 graphistes, artistes et critiques du monde entier qui souhaitent se perfectionner dans l’impression en taille-douce, l’impression 3D ou encore la lithographie.Un studio de graphisme, une chambre noire et de nouveaux espaces d’exposition ont été construits à l'occasion d'un projet d'extension du Centre lancé en 2013.

Calcul de structure Bureau d'études
Bollinger+Grohmann Ingenieure, France
www.bollinger-grohmann.com
Architecture LIST & Hideyuki Nakayama Architects
Maître d'ouvrage Centre Frans Masereel, Belgique
fransmasereelcentrum.be

Le nouveau pavillon est de forme conique afin de supporter les charges de neige et a été divisé en six triangles.

Un couloir menant à l'extérieur relie cette extension au bâtiment existant.

Construction

Les voiles, dont la hauteur varie entre 2,30 et 5,90 m, sont en béton armé rempli de granulats silico-calcaires.

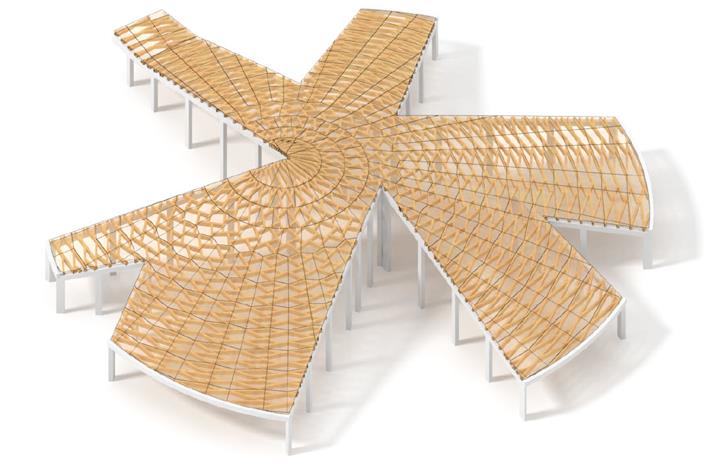

Ces voiles supportent une toiture conique de 29 m de diamètre conçue selon la méthode de la toiture réciproque sur sept niveaux pour ne pas avoir à installer un poteau central.

Cette charpente autoporteuse est composée d'environ 1 000 poutres en bois de section de 8 x 23 cm et d'une longueur maximale de 6 m.
