为了承受雪荷载作用,新的楼阁设计为圆锥形,其中切出了六个三角形。
外部引出的走廊将扩建部分与现有建筑物连接起来。
建筑行业
墙体的高度在 7.5 到 19 英尺之间,由钢筋混凝土砌成,并填充了硅酸钙单元。

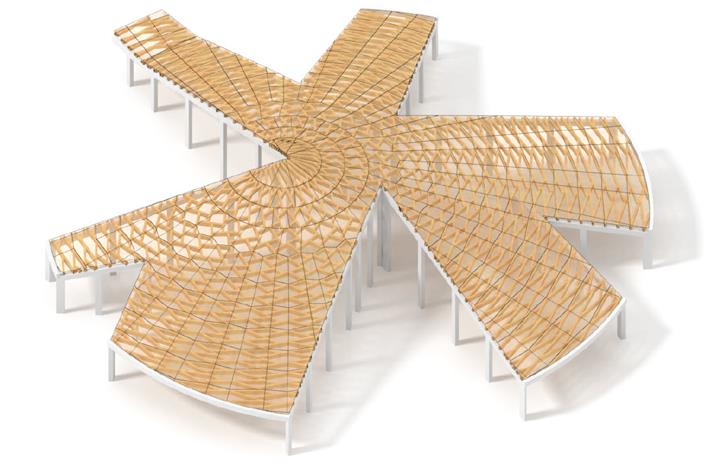

墙体支撑一个直径为29 m的圆锥形屋面,该屋面采用7列互易结构。因此,不需要中央支撑。
该结构由大约 1000 根木梁组成,截面为 3 x 9 英寸,长度为 20 英尺。

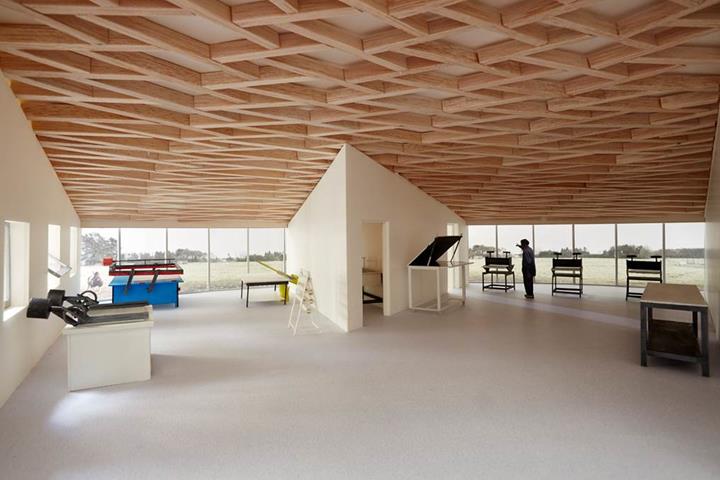

比利时法郎士麦绥莱勒中心 (Frans Masereel Centrum) 在 2013 年开始扩建一个新的图形工作室、一个暗室和一个新的展厅。
新建筑的墙壁为钢筋混凝土结构或者是灰砂砖填充墙,支撑木结构的圆锥形屋顶。
为了承受雪荷载作用,新的楼阁设计为圆锥形,其中切出了六个三角形。
外部引出的走廊将扩建部分与现有建筑物连接起来。
墙体的高度在 7.5 到 19 英尺之间,由钢筋混凝土砌成,并填充了硅酸钙单元。
墙体支撑一个直径为29 m的圆锥形屋面,该屋面采用7列互易结构。因此,不需要中央支撑。
该结构由大约 1000 根木梁组成,截面为 3 x 9 英寸,长度为 20 英尺。
项目说明
您有什么问题想问的吗?
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
建筑模型的计算分两个阶段进行:
计算后,柱和墙的三维计算结果以及板的二维计算结果合并在一个模型中。 这意味着无需在板的 3D 模型和单个 2D 模型之间切换。 用户只需使用一个模型,既可以节省宝贵的时间,也可以避免手动在 3D 模型和单个 2D 天花板模型之间进行数据交换时可能出现的错误。
模型中的竖向面可以分为剪力墙和洞口门楣。 程序会自动从这些墙对象生成内部结果杆件,然后可以按照程序中所需的标准使用它们 [[#/zh/products/rfem-fea-software/add-ons-for-rfem-6/design/reinforced-concrete-design/concrete-design-members-and-surfaces 模块
RFEM 6 的混凝土设计模块]]。
用户可以在抗火设计中选择用折减截面法来计算面的抗火设计。 折减适用于面的厚度传递, 可以对设计中允许的所有木材进行设计验算。
对于正交胶合木,可以根据胶粘剂类型选择是否单个碳化层可以分离,以便在某些层区域预期增加的碳化。
