Frans Masereel Centrum en Kasterlee, Bélgica

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

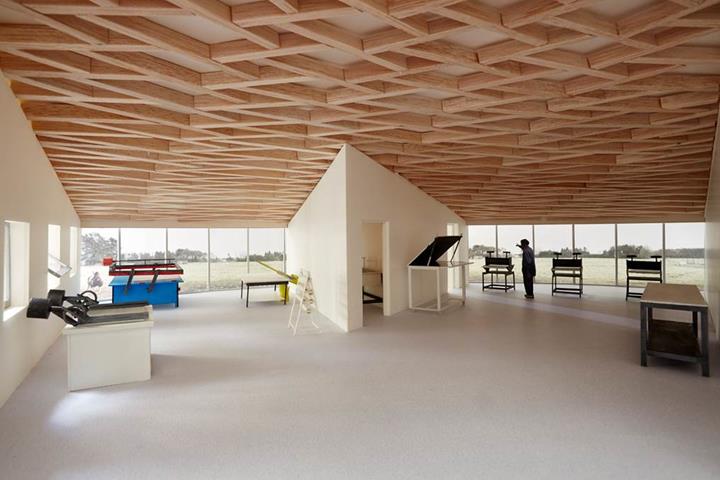

El Frans Masereel Centrum, fundado en 1972, ofrece residencias y espacios de trabajo para 70 diseñadores gráficos, artistas y críticos que quieran ampliar sus conocimientos en intaglio o grabados en hueco, la impresión 3D o la litografía.En 2013, el centro inició su ampliación con un nuevo estudio gráfico, una cámara oscura y nuevas salas de exposición.

Ingeniería estructural Oficina de ingeniería
Bollinger+Grohmann Engineers, Francia
www.bollinger-grohmann.com
Arquitecto LIST & Hideyuki Nakayama Architects
Cliente Frans Masereel Centrum, Bélgica
fransmasereelcentrum.be

Para resistir las cargas de nieve, el nuevo pabellón tiene una forma cónica a nivel del terreno donde se han cortado seis triángulos.

Un pasillo que lleva al exterior conecta la ampliación con el edificio existente.

Construcción:

Los muros, con una variación de altura entre 2,3 y 5,9 metros, están compuestos de hormigón armado y están rellenos de unidades de silicato de calcio.

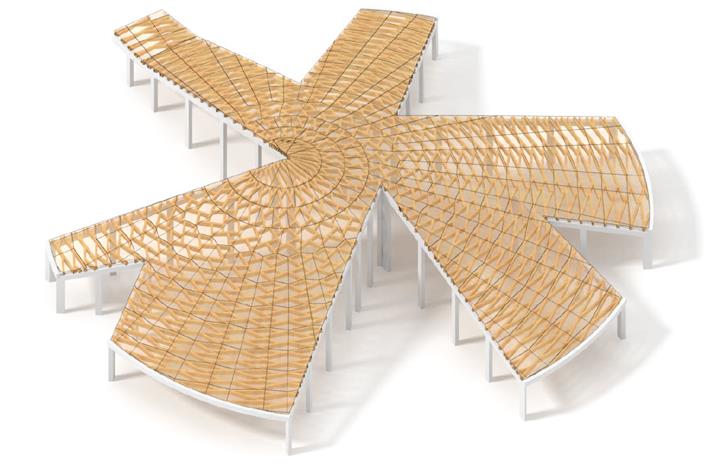

Los muros soportan una cubierta cónica con un diámetro de 29 metros, el cual utiliza el principio de la estructura recíproca de 7 líneas. Por tanto, no se necesita un soporte central.

La estructura recíproca se compone de alrededor de 1.000 vigas de madera con una sección de 8 x 23 cm y una longitud de hasta 6 m.
