Реставрация часовни в городе Луго, Испания

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

586x

Деревянная конструкция кровли

Расчет конструкций и строительство

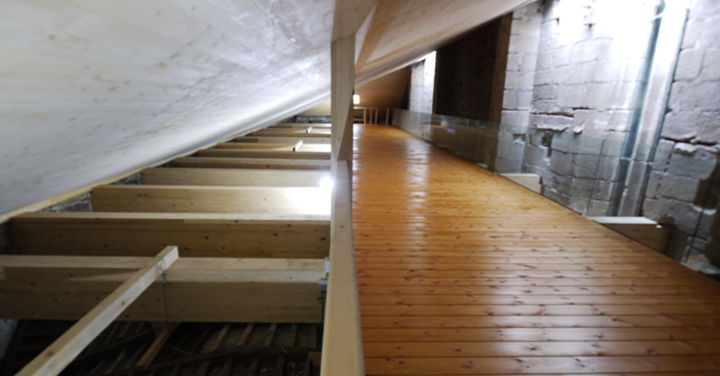

Для освобождения окон от конструктивной функции наряду с восстановлением нижнего пространства часовни потребовалось применить новое распределение сопротивления нагрузки, вследствие чего нужно было преобразовать всю несущую конструкцию. Подходящим решением оказалась плоская поверхность кровли опертая по периметру, а также вдоль средней линии, на равномерно расположенных коротких колоннах. Эти небольшие колонны затем в нижней части соединены с опорной балкой, которая переносит нагрузку на другие горизонтальные балки.

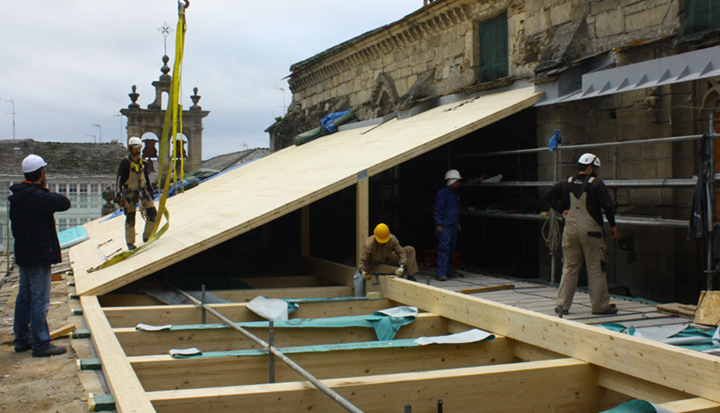

Все старые деревянные стержни, были заменены новыми, сделанными из клееной ламинированной древесины. Сама кровля затем состоит из пятислойных панелей из кросс-ламинированной древесины, причем три из этих пяти слоев ориентированы в направлении ряда коротких колонн. Благодаря тому можно обойтись без прогонов над колоннами, и тем самым уменьшить пролет кровли. Более того, данное решение позволяет избежать также применения накосных стропильных ног в углах пересечения кровельных панелей, что значительно увеличивает полезное пространство часовни.

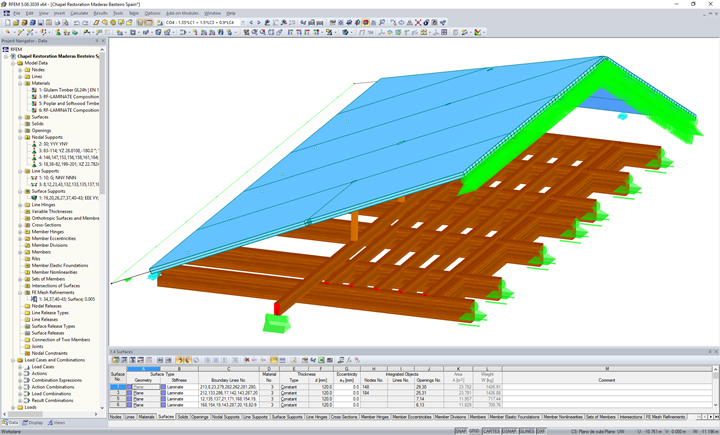

Новая конструкция кровли моделировалась в программе RFEM с помощью соединения стержней и поверхностей. Однако, для того потребовалось проверить ориентацию прочных волокон кросс-ламинированных панелей в зависимости от существующих внутренних сил. Потому, были в данных целях использованы продвинутые функции программы RFEM, которые позволили смоделировать все передачи нагрузок от CLT панелей на короткие колонны с помощью жестких поверхностей. Все соединения между отдельными панелями CLT затем моделировались с применением линейных шарниров, которые были надлежащим образом калиброваны, а их результаты потом использовались для расчета винтовых соединений в пересечениях угловых панелей, который немного осложняло схождение внутренних сил.
